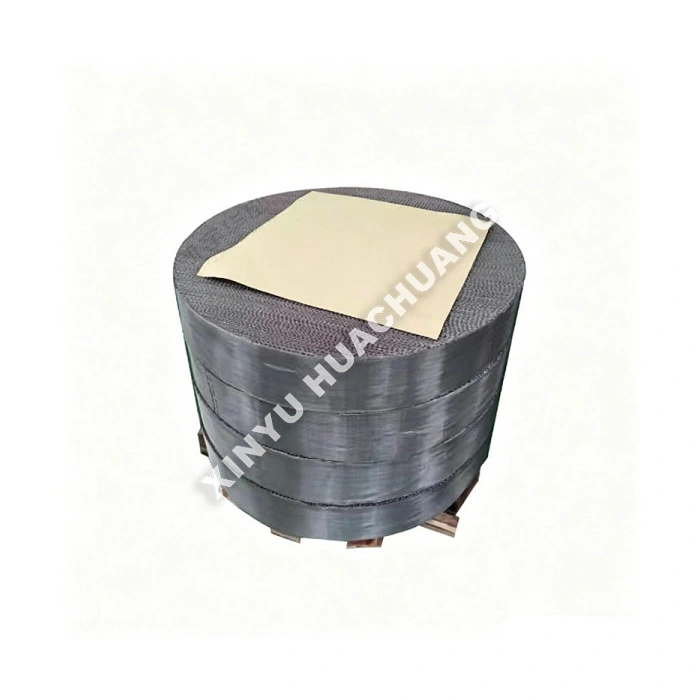

El empaque de malla de alambre estructurado XINYU HUACHUANG es un medio de separación premium diseñado para maximizar la eficiencia de transferencia de masa en columnas de destilación, absorción y extracción. Caracterizado por su alta superficie y canales de flujo abiertos, este empaque de malla de alambre estructurado garantiza un contacto uniforme entre vapor y líquido al tiempo que mantiene una caída de presión excepcionalmente baja. Es la opción ideal para actualizar torres existentes o diseñar nuevas columnas donde la alta pureza y la eficiencia energética son fundamentales.

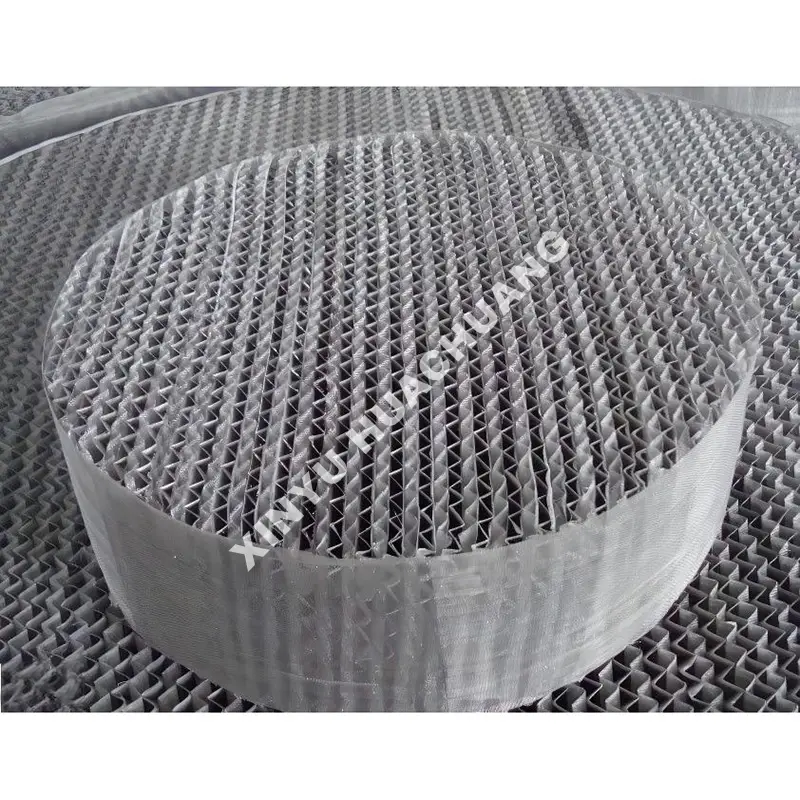

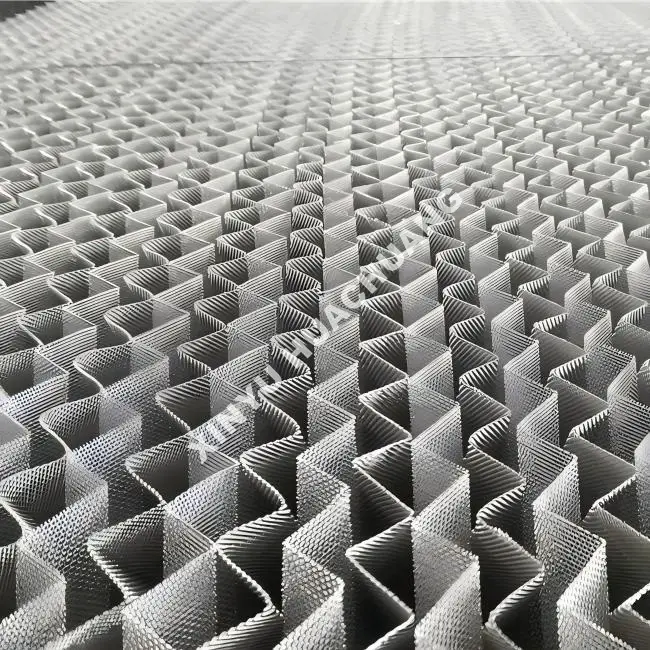

El empaque de malla de alambre estructurado es un tipo de empaque estructurado compuesto por láminas de gasa de alambre de metal corrugado apiladas en capas alternas. La malla de alambre ondulado crea una estructura geométrica abierta y altamente eficiente que promueve una excelente distribución del líquido y humectación de la superficie. A diferencia del empaque aleatorio, sus rutas de flujo organizadas minimizan la resistencia, lo que lo hace particularmente adecuado para la destilación al vacío, materiales sensibles al calor y separaciones de alta pureza en las industrias química y farmacéutica.
● Alta eficiencia de separación: Proporciona una gran superficie específica para un contacto intenso entre vapor y líquido, logrando un alto número de placas teóricas por metro.
● Caída de presión ultrabaja: la estructura de malla de alambre abierta ofrece una resistencia mínima al flujo de vapor, lo que reduce significativamente el consumo de energía, especialmente en operaciones de vacío.
● Excelente distribución de líquidos: garantiza una distribución uniforme del líquido a lo largo de la sección transversal de la columna, evitando la canalización y maximizando la utilización del empaque.
● Alta capacidad y antiincrustaciones: la gran proporción de huecos evita la obstrucción, lo que lo hace adecuado para sistemas con partículas o tendencia a la incrustación.
● Materiales personalizables: disponibles en SS304, SS316L, Hastelloy, aluminio y otras aleaciones para cumplir con los requisitos específicos de compatibilidad química.
|
Parámetro |
Especificación |
|
Modelos comunes |
BX (500 m²/m³), CY (700 m²/m³), AX (250 m²/m³) |
|
Área de superficie específica |
250 ~ 700 m²/m³ |
|
Relación de vacío |
90% ~ 95% |
|
Ángulo de corrugación |
45° (tipo Y) / 30° (tipo X) |
|
Materiales disponibles |
SS304, SS316L, Hastelloy, Aluminio, Bronce Cobre |
|
Diámetro de la torre |
Personalizable según los requisitos del proyecto. |
● Definir los requisitos de separación: determinar la pureza requerida y el número de etapas teóricas. Los modelos con mayor área de superficie (por ejemplo, CY) ofrecen una mejor separación pero una caída de presión ligeramente mayor.
● Evalúe la presión de funcionamiento: para destilación al vacío o materiales sensibles al calor, dé prioridad a los modelos de baja caída de presión (por ejemplo, BX o AX) para mantener un funcionamiento estable.
● Evalúe las propiedades de la materia prima: si la materia prima contiene partículas o es propensa a la polimerización, seleccione un modelo con aberturas de malla más grandes y una mayor proporción de huecos para evitar incrustaciones.
● Compatibilidad de materiales: elija la aleación de metal adecuada según la agresividad química de su proceso. El estándar SS316L cubre la mayoría de las aplicaciones, mientras que los entornos altamente corrosivos requieren Hastelloy o aleaciones especializadas.
● Verificación del material: inspección estricta de la malla de alambre y las láminas metálicas entrantes para garantizar que cumplan con los estándares metalúrgicos especificados y los requisitos de resistencia a la corrosión.
● Precisión dimensional: medición precisa del ángulo de corrugación, espaciado de capas y dimensiones de bloques para garantizar una distribución uniforme del flujo y un ajuste adecuado de la torre.
● Integridad estructural: Prueba de la tensión de la malla de alambre y la resistencia de las bandas para garantizar que el embalaje mantenga su estructura geométrica durante la instalación y operación.
● Calidad de la superficie: inspección visual y microscópica para verificar superficies limpias y sin rebabas que promuevan una humectación óptima del líquido y eviten la suciedad prematura.
● Embalaje y envío: embalaje seguro en cajas protectoras para evitar deformaciones, lo que garantiza que el embalaje de malla de alambre estructurado llegue en perfectas condiciones para la logística global.
En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.
Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.
Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.
R: La malla de alambre de metal corrugado crea una estructura geométrica abierta eficiente con una superficie específica extremadamente grande. La malla de alambre corrugado promueve una excelente distribución del líquido y humectación de la superficie, asegurando que casi todas las partes del empaque participen en la transferencia de masa, logrando así una excelente eficiencia de separación.
R: Las rutas de flujo organizadas del empaque de malla de alambre estructurado minimizan la resistencia al flujo de vapor, lo que resulta en una caída de presión excepcionalmente baja por etapa teórica. En la destilación al vacío, incluso pequeñas caídas de presión pueden elevar las temperaturas de ebullición y provocar la degradación térmica de materiales sensibles al calor, por lo que este diseño de baja resistencia es fundamental.
R: Su baja caída de presión mantiene las temperaturas de ebullición lo más bajas posible al vacío, minimizando el estrés térmico en compuestos sensibles. Combinado con una distribución uniforme del líquido y un corto tiempo de residencia en la superficie del alambre, el empaque evita el calentamiento prolongado que conduce a la descomposición o polimerización.
R: Las industrias química y farmacéutica son los principales usuarios, particularmente para separaciones de alta pureza, destilación química fina y purificación de ingredientes farmacéuticos activos. También se utiliza en la fabricación de fragancias y sabores, donde la integridad y pureza del producto son primordiales.

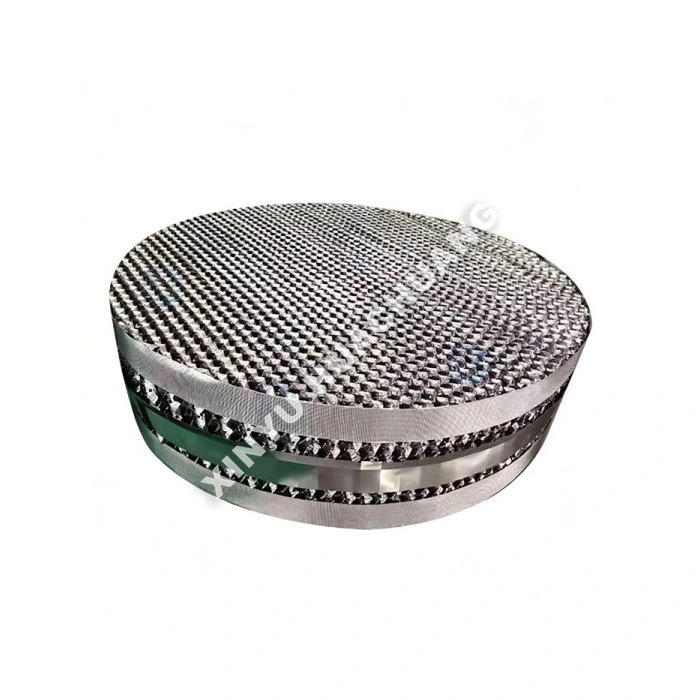

R: El empaque de malla de alambre estructurado es más susceptible a la contaminación porque sus aberturas de malla fina pueden bloquearse con partículas o depósitos de polímero. El empaque de placa corrugada, con sus canales abiertos más grandes, maneja mejor el servicio sucio. Por lo tanto, es mejor reservar el empaque de malla de alambre para flujos de proceso limpios o prefiltrados donde la máxima eficiencia es la prioridad.
