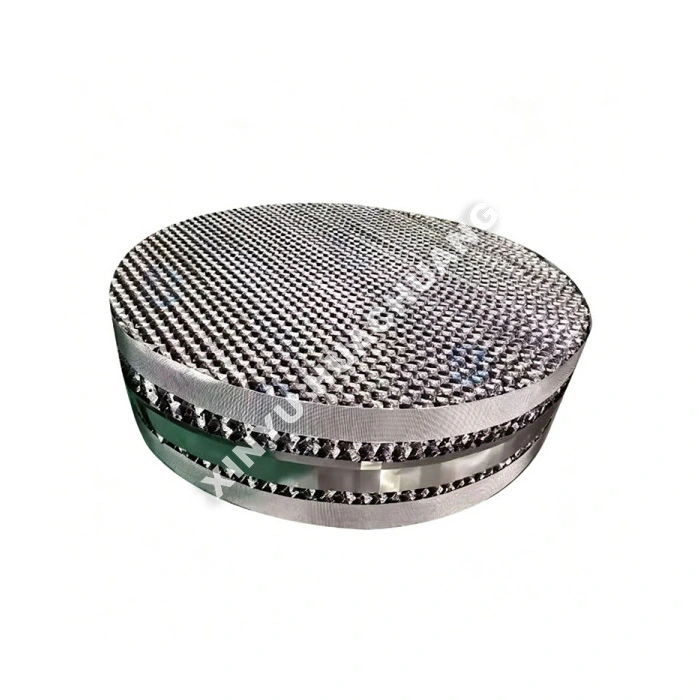

El empaque corrugado de placa XINYU HUACHUANG es un empaque estructurado de primera calidad diseñado para maximizar la eficiencia y la capacidad de separación en columnas de destilación, absorción y extracción. Diseñado con ángulos de corrugación precisos y superficies perforadas, este empaque promueve una distribución uniforme del líquido y una excelente humectación de la superficie. La empaquetadura de placa corrugada mejora significativamente la transferencia de masa y al mismo tiempo mantiene una baja caída de presión, lo que la convierte en una actualización ideal tanto para nuevos diseños de columnas como para renovaciones de torres existentes.

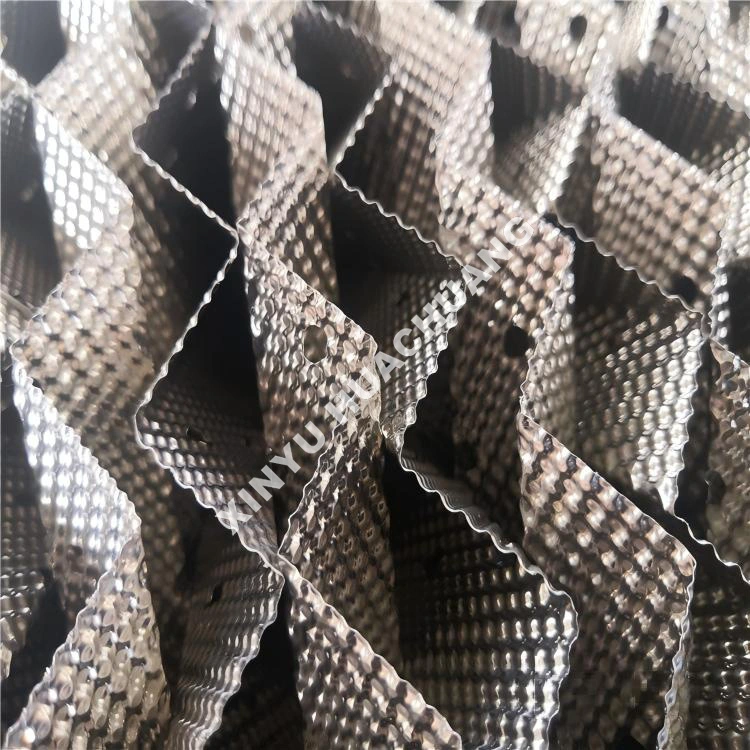

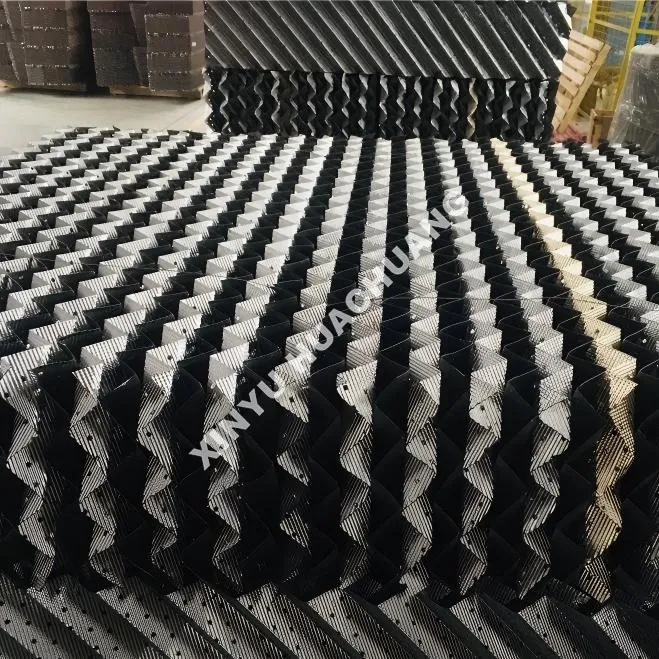

El empaque de placa corrugada es un tipo de empaque de torre estructurado hecho de láminas de metal perforadas que están grabadas con corrugaciones de canal. Estas láminas se apilan en capas alternas, generalmente en un ángulo de 45° o 30°, para crear una ruta de flujo abierta y continua para vapor y líquido. Este diseño conserva la estructura de alta eficiencia del empaque de malla metálica pero ofrece resistencia mecánica superior y propiedades antiincrustantes. Se usa ampliamente para reemplazar bandejas o empaques aleatorios en torres industriales para aumentar el rendimiento, mejorar la pureza del producto y reducir el consumo de energía.
● Alta eficiencia de transferencia de masa: los canales corrugados y las perforaciones promueven una mezcla intensa de vapor-líquido y una dispersión uniforme del líquido, logrando un alto número de placas teóricas.
● Baja caída de presión: la geometría abierta y estructurada permite que el vapor fluya suavemente, lo que reduce significativamente el consumo de energía en comparación con el empaque aleatorio tradicional.
● Alta capacidad y antiincrustante: la gran proporción de huecos y la superficie lisa evitan la obstrucción, lo que lo hace muy adecuado para sistemas que contienen partículas o son propensos a la polimerización.
● Materiales personalizables: disponibles en una amplia gama de metales, incluidos SS304, SS316L, acero al carbono, aluminio y bronce cobrizo para adaptarse a entornos químicos específicos.
● Fácil instalación: Diseñado con dimensiones precisas y rejillas de soporte, lo que garantiza una instalación rápida y segura dentro de la torre.
|
Parámetro |
Especificación |
|
Modelos comunes |
125Y, 250Y, 350Y, 500Y, 125X, 250X, 350X, 500X |
|
Área de superficie específica |
125 ~ 500 m²/m³ |
|
Relación de vacío |
92% ~ 98% |
|
Ángulo de corrugación |
45° (tipo Y) / 30° (tipo X) |
|
Materiales disponibles |
SS304, SS316L, Acero al carbono, Aluminio, etc. |
|
Diámetro de la torre |
0,1 m ~ 12 m (personalizable) |
|
Presión de funcionamiento |
Vacío a alta presión |
● Petroquímicos: separación de etilbenceno/estireno, purificación de ácidos grasos y fraccionamiento de petróleo crudo.
● Procesamiento químico: separación de ciclohexanona/ciclohexanol, purificación de caprolactama y procesos de absorción/desorción.
● Productos químicos y farmacéuticos finos: recuperación de disolventes de alta pureza y separación de materiales sensibles al calor.
● Protección del medio ambiente: absorción de gases residuales, desulfuración y extracción de aguas residuales.
1. Preparación de materia prima: Corte de precisión de láminas de metal de alta calidad según los requisitos específicos del modelo.
2. Estampado y perforación: Estampado de las láminas de metal para crear canales de corrugación uniformes y microperforaciones para una distribución óptima del líquido.

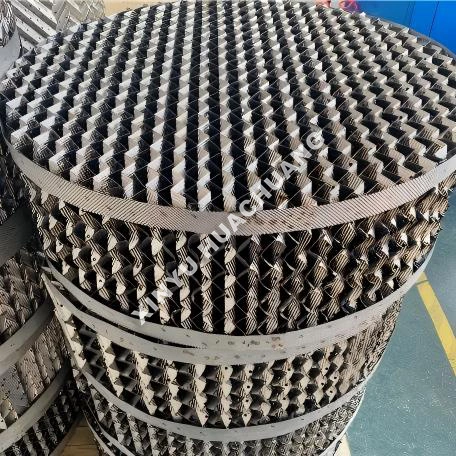

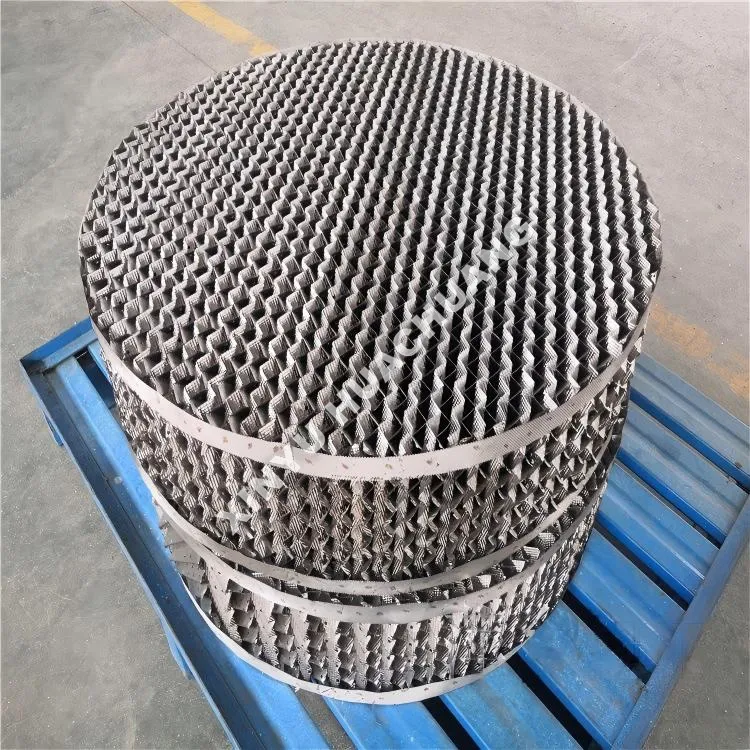

3. Apilamiento y ensamblaje: Apilar las láminas corrugadas en direcciones alternas y asegurarlas en bloques modulares estándar usando bandas de acero inoxidable.
4. Inspección de calidad: Pruebas rigurosas de las dimensiones del bloque, el área de superficie y la integridad estructural para garantizar el cumplimiento estricto de los parámetros de diseño.
5. Embalaje y envío: Embalado de forma segura en cajas o paletas de madera con envoltura protectora para evitar deformaciones durante la logística y el transporte global.
En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.
Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.
Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.
R: A diferencia del empaque aleatorio que se vierte sin apretar dentro de la columna, el empaque de placa corrugada consiste en láminas de metal perforadas grabadas con canales corrugados y apiladas en capas alternas en ángulos de 45° o 30°. Esto crea rutas de flujo continuas y organizadas que ofrecen un mayor rendimiento, una mejor pureza del producto y un menor consumo de energía en comparación con la disposición caótica del empaque aleatorio.
R: Si bien ambas son empaquetaduras estructuradas, las empaquetaduras de placa corrugada ofrecen resistencia mecánica y propiedades antiincrustantes superiores. El empaque de malla metálica es más frágil y propenso a obstruirse en un servicio sucio. Cuando el proceso involucra partículas, tendencias a la polimerización o incrustaciones intensas, el empaque de placas corrugadas proporciona una solución más robusta y de fácil mantenimiento.
R: Sí. Muchas torres industriales originalmente equipadas con bandejas se pueden adaptar con empaquetaduras de placas corrugadas para aumentar la capacidad, mejorar la eficiencia de separación y reducir la caída de presión. El diseño estructurado normalmente ofrece un mayor rendimiento y un menor consumo de energía sin requerir una nueva carcasa de columna.
R: Las hojas normalmente se apilan en ángulos de 45° o 30°. Una disposición de 45° proporciona una mayor eficiencia de transferencia de masa, lo que la hace ideal para separaciones de alta pureza. Una disposición de 30° ofrece una menor caída de presión y una mayor capacidad, más adecuada para destilación al vacío y aplicaciones de alto rendimiento.
R: La empaquetadura se fabrica a partir de láminas de metal perforadas en diversos materiales, incluidos SS304, SS316L, acero al carbono y aleaciones especializadas como Hastelloy o titanio para ambientes altamente corrosivos. La selección del material depende del medio del proceso, la temperatura de funcionamiento y los requisitos de corrosión.
