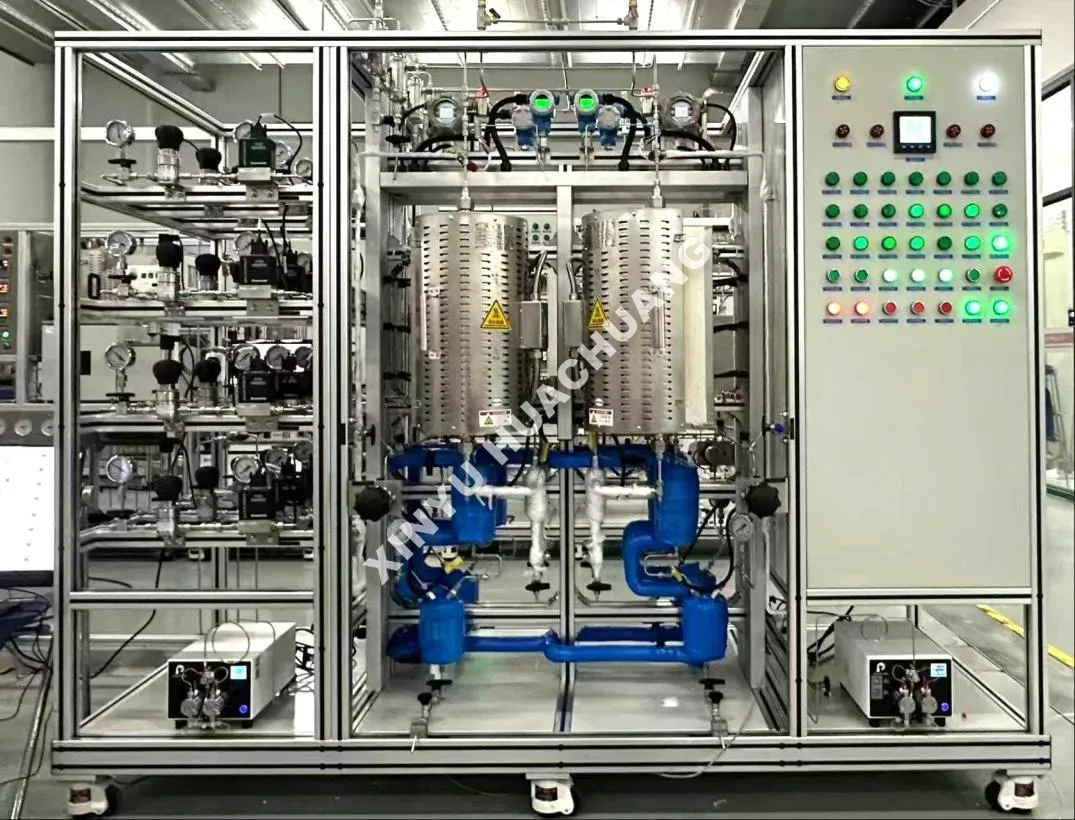

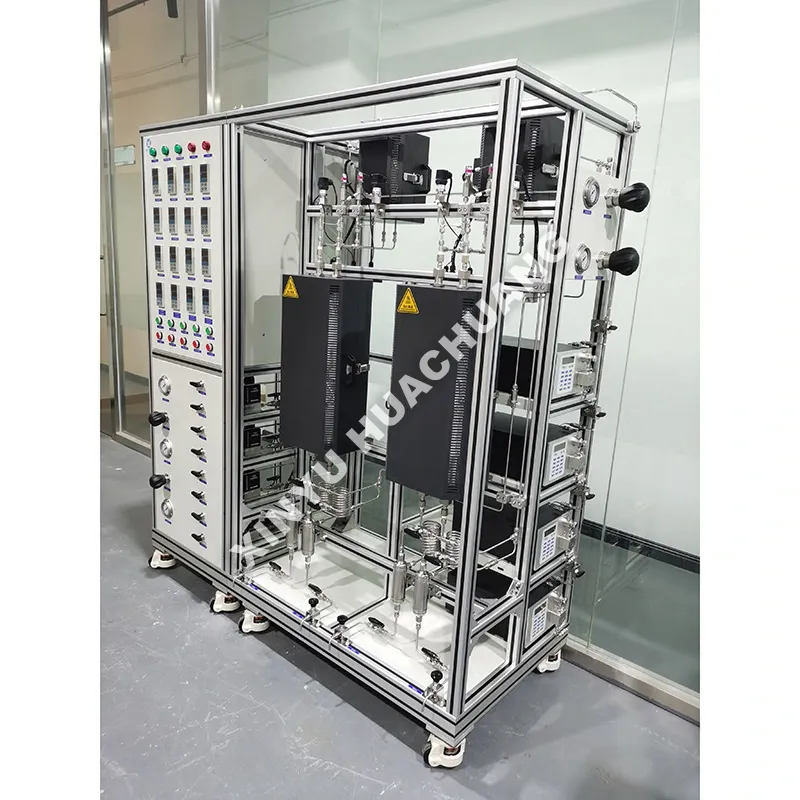

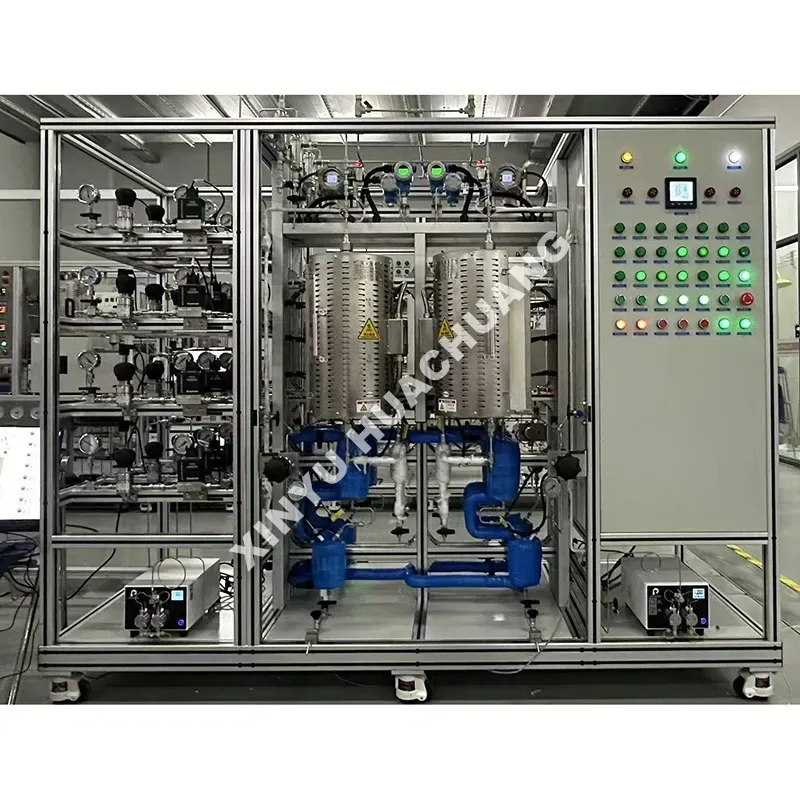

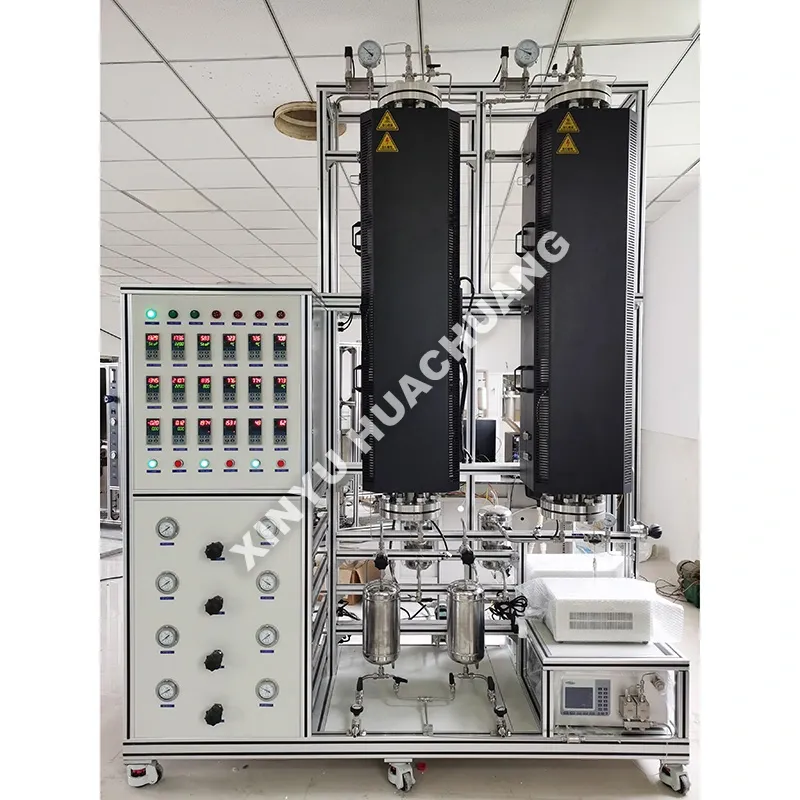

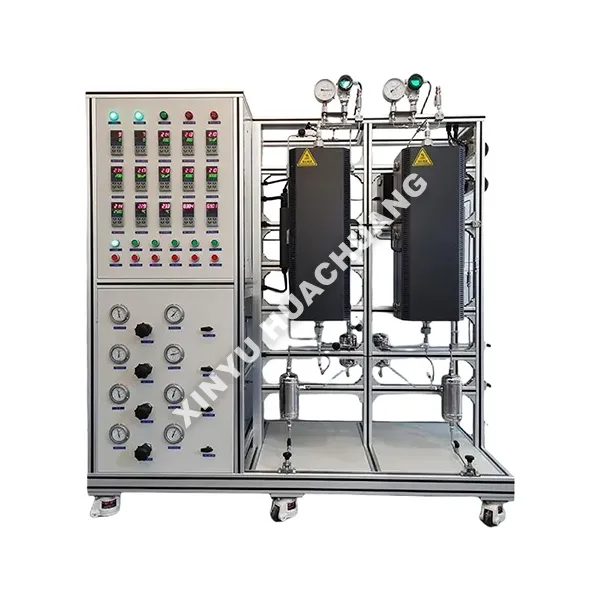

Unidad de evaluación de reactor dual SCR

La unidad de evaluación de reactor dual SCR XINYU HUACHUANG es un sistema de laboratorio avanzado diseñado para pruebas precisas de reducción catalítica selectiva (SCR). Con un diseño paralelo de doble canal, permite la evaluación simultánea de diferentes lotes de catalizadores en condiciones idénticas. Equipado con control PLC inteligente y controladores de flujo másico de alta precisión, simula con precisión las composiciones de los gases de combustión industriales y proporciona datos altamente reproducibles para la eficiencia de conversión de NOx y el análisis de deslizamiento de amoníaco.

Principio de funcionamiento

La unidad de evaluación de doble reactor SCR opera simulando condiciones reales de escape industrial. Se genera una mezcla simulada de gases de combustión (NO, Nh2, O2, N2 y H2O) y se dosifica con precisión mediante controladores de flujo másico. A continuación, la corriente de gas se precalienta y se dirige a dos canales del reactor paralelos e independientes. Dentro de los reactores, el catalizador SCR facilita la reducción de NOx en nitrógeno (N2) y agua (H2O) inofensivos. Un avanzado sistema de análisis en línea (como FTIR o detectores de quimioluminiscencia) monitorea continuamente la composición del gas en la entrada y salida de cada reactor, calculando automáticamente las tasas de conversión de NOx y las tasas de escape de amoníaco en tiempo real.

Ventajas clave

● Pruebas paralelas de alta eficiencia: el diseño de reactor dual duplica el rendimiento de las pruebas, lo que permite una comparación directa e intuitiva de diferentes catalizadores bajo parámetros idénticos, lo que ahorra tiempo y costos.

● Control preciso de parámetros: Los controladores de flujo másico de alta precisión y los sistemas de calefacción multizona garantizan un control preciso de la temperatura (±1 ℃), los caudales de gas y las proporciones de amoníaco a nitrógeno.

● Evaluación integral del rendimiento: capaz de probar métricas críticas, incluida la eficiencia de conversión de NOx, el deslizamiento de amoníaco, la tasa de generación de N2O y la conversión de SO2/SO3.

● Automatización inteligente: el control integrado PLC-PC permite el registro de datos automatizado, la generación de curvas históricas y el funcionamiento sin supervisión a largo plazo.

● Diseño robusto y seguro: los reactores están construidos con materiales resistentes a la corrosión y a altas temperaturas (por ejemplo, cuarzo o SS316L), y cuentan con enclavamientos de seguridad de varios niveles para protección contra sobrecalentamiento y sobrepresión.

Especificaciones técnicas

¿Dónde se utiliza?

● Generación de energía: Evaluación del desempeño de catalizadores SCR para plantas de energía alimentadas con carbón, gas y biomasa.

● Automoción y Marina: Pruebas de catalizadores DeNOx para gases de escape de motores diésel, sistemas SCR de motores marinos y maquinaria móvil no de carretera.

● Emisiones industriales: Detección de catalizadores para hornos de cemento, acerías, incineración de residuos y plantas de procesamiento químico.

● I+D y academia: investigación cinética fundamental, optimización de la formulación de catalizadores y estudios de envenenamiento/desactivación.

Precauciones de uso

● Seguridad del gas: Asegúrese siempre de que los cilindros de gas estén bien sujetos y probados contra fugas antes de operarlos. El Nh2 y el NO son gases tóxicos; opere en un área bien ventilada o en una campana extractora.

● Secuencia de calentamiento: purgue siempre los reactores con gas inerte (N2) antes de calentarlos. Nunca caliente el sistema sin flujo de gas para evitar daños al catalizador o sobrecalentamiento del reactor.

● Enfriamiento: Después de la prueba, permita que el sistema se enfríe naturalmente con el flujo de gas. No enfríe a la fuerza con agua ni abra el horno mientras esté a altas temperaturas.

● Prevención de la condensación: al realizar pruebas con vapor de agua, asegúrese de que las líneas de muestreo y los tubos de escape estén calentados/aislados para evitar la condensación y la corrosión.

Guía de mantenimiento

● Diariamente: verifique las presiones de los cilindros de gas, verifique las lecturas de MFC e inspeccione los sistemas de tratamiento de gases de escape (por ejemplo, depuradores) para garantizar emisiones seguras.

● Semanal/Mensual: limpie o reemplace los filtros de gas y trampas de humedad. Inspeccione los sellos y tuberías del reactor en busca de signos de corrosión o fugas.

● Trimestralmente: calibrar los controladores de flujo másico y los sensores de temperatura para mantener la precisión de las pruebas. Verifique que las conexiones eléctricas en el gabinete del PLC estén apretadas.

● Manipulación del catalizador: cargue y descargue los catalizadores con cuidado para evitar aplastarlos o generar polvo, lo que puede alterar la caída de presión del lecho y afectar la precisión de las pruebas.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes

P1: ¿Cuál es la principal ventaja del diseño de reactor dual en esta unidad de evaluación?

R: La configuración de doble reactor permite realizar pruebas simultáneas de dos catalizadores diferentes o dos condiciones operativas diferentes en entornos de gas idénticos. Esta prueba paralela elimina variables, lo que acelera significativamente el proceso de selección y proporciona datos comparativos de alta precisión para la optimización del catalizador y la evaluación comparativa del rendimiento.

P2: ¿Puede esta unidad simular condiciones complejas de gases de combustión del mundo real, como aquellas que contienen dióxido de azufre y vapor de agua?

R: Sí, absolutamente. La unidad está equipada con controladores de flujo másico (MFC) de precisión y sistemas de vaporización especializados que pueden introducir con precisión mezclas de gases complejas. Está diseñado específicamente para evaluar el rendimiento antienvenenamiento del catalizador y la estabilidad a largo plazo en entornos hostiles que contienen SO.₂, h₂O, metales alcalinos y polvo.

P3: ¿Cómo garantiza el sistema de control del software Industrial PLC + PC la precisión de los datos de evaluación?

R: La unidad utiliza una arquitectura avanzada de software de PC + PLC industrial para lograr un control totalmente automatizado de la calefacción, el flujo de gas y el registro de datos. El PLC emplea algoritmos adaptativos PID para mantener las fluctuaciones de temperatura dentro de ±1 ℃, mientras que el software de la PC registra continuamente las concentraciones de gas de entrada/salida en tiempo real. Esto reduce significativamente los errores manuales y garantiza datos confiables y altamente reproducibles para calcular la eficiencia de conversión de NOx y el deslizamiento de amoníaco.

P4: ¿Qué tipos de catalizadores SCR se pueden probar con esta unidad de evaluación?

R: La unidad es muy versátil y puede acomodar varias formas de catalizador, incluidos los tipos de panal, placa y corrugado, así como muestras de polvo o partículas. El diseño modular del reactor y los accesorios personalizables permiten cambios rápidos, lo que lo hace adecuado para probar todo, desde catalizadores nuevos a escala de laboratorio hasta monolitos industriales de tamaño completo.

P5: ¿Es posible integrar instrumentos de análisis de gases en línea para monitorear el desempeño en tiempo real?

R: Sí. La unidad de evaluación de reactor dual SCR está diseñada con interfaces integrales de adquisición de datos para integrarse perfectamente con analizadores en línea como FTIR (espectroscopia infrarroja por transformada de Fourier), CLD (detectores de quimioluminiscencia) o cromatógrafos de gases. Esta integración permite el monitoreo de alta frecuencia en tiempo real de NOx, NH₃y norte₂Concentraciones de O, calculando instantáneamente tasas de conversión y selectividad para acelerar sus ciclos de I+D.
