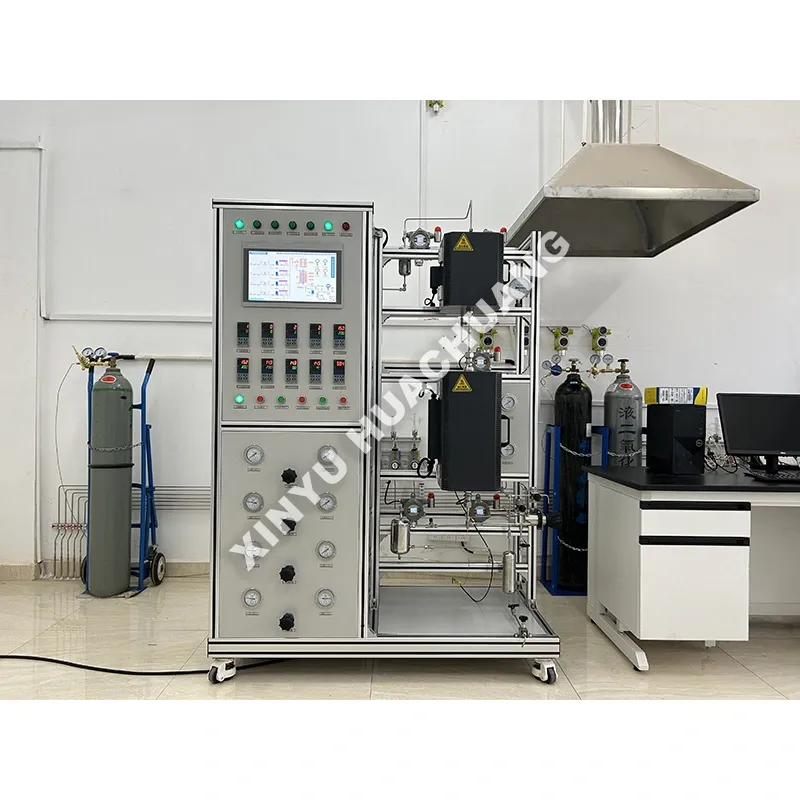

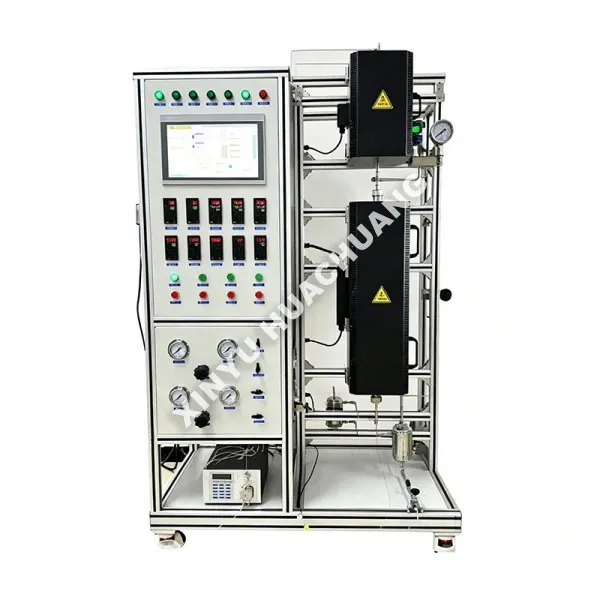

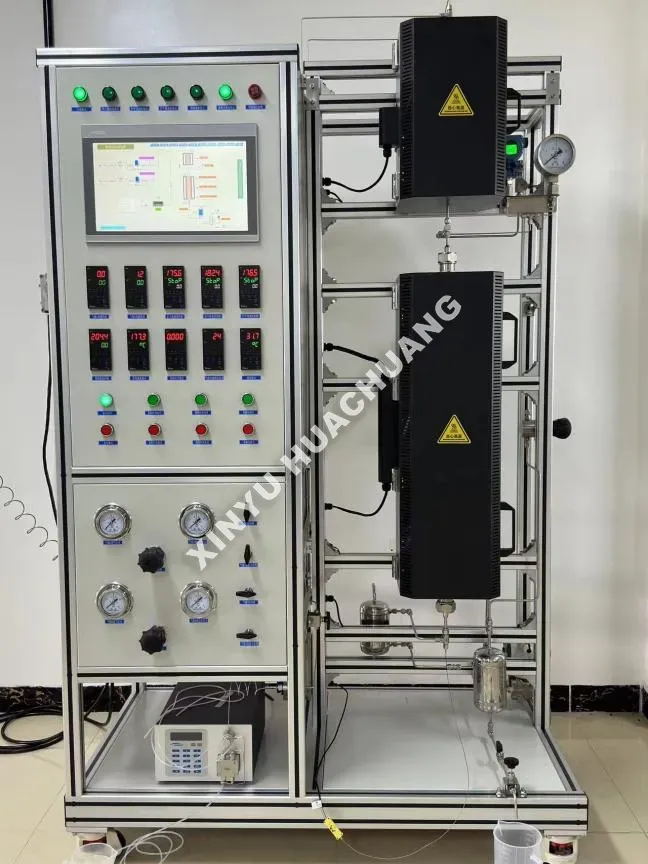

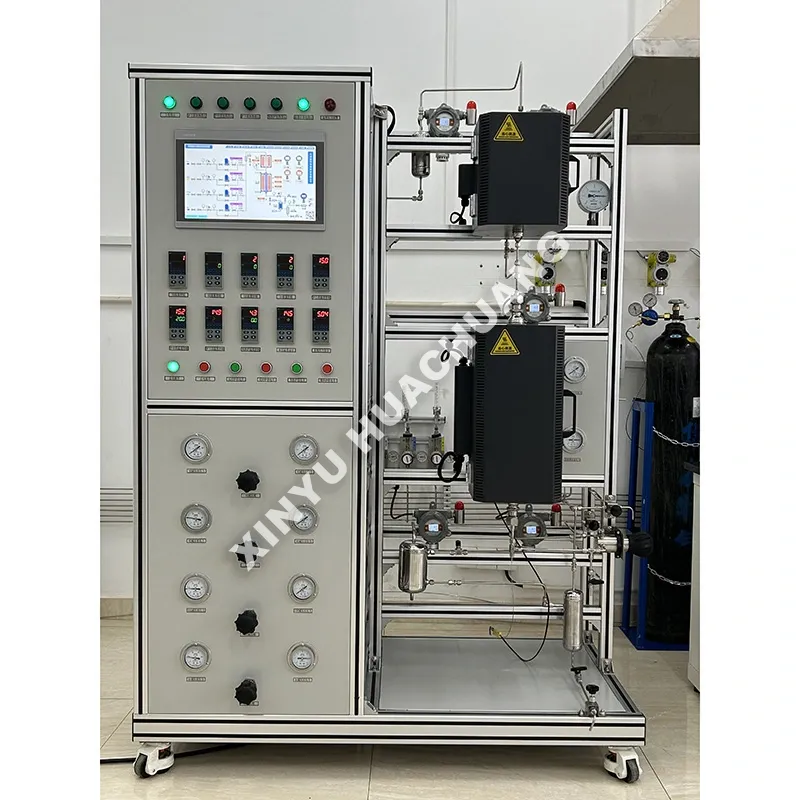

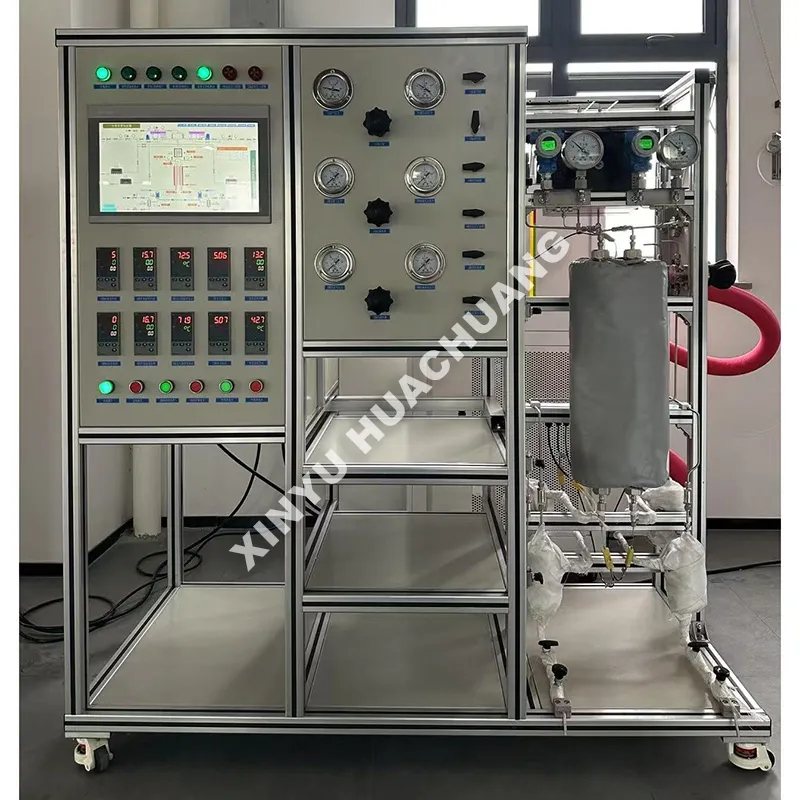

Unidad de reacción de lecho fijo de catalizador

La unidad de reacción de lecho fijo con catalizador XINYU HUACHUANG es un sistema de reactor de laboratorio altamente automatizado diseñado para investigaciones precisas de catálisis heterogénea. Diseñado para simular entornos industriales de reacción gas-sólido o líquido-sólido, controla con precisión la temperatura, la presión y los caudales. Equipada con automatización PLC inteligente y enclavamientos de seguridad de múltiples niveles, esta unidad es ideal para la detección de catalizadores, estudios cinéticos y ampliación de procesos en los campos petroquímico, energético y ambiental.

¿Qué es una unidad de reacción catalizadora de lecho fijo?

Una unidad de reacción de lecho fijo de catalizador es un aparato de prueba química especializado en el que las partículas sólidas de catalizador se empaquetan en un lecho estacionario dentro de un reactor tubular. Los reactivos (gas o líquido) pasan continuamente a través de este lecho fijo, donde se adsorben en los sitios activos del catalizador y sufren conversión química en productos. El fluido fluye de manera constante a través del lecho empacado con una mínima retromezcla, lo que proporciona un ambiente altamente estable para evaluar la actividad, selectividad y vida útil del catalizador en condiciones controladas.

Especificaciones técnicas

Características clave

● Alta conversión y selectividad: La característica de flujo pistón del lecho fijo garantiza un largo tiempo de contacto entre reactivos y catalizadores, minimizando las reacciones secundarias y maximizando el rendimiento del producto objetivo.

● Bajo desgaste del catalizador: Dado que el lecho del catalizador permanece completamente estacionario, prácticamente no hay desgaste mecánico ni desgaste de partículas, lo que extiende significativamente la vida útil del catalizador y reduce los costos operativos.

● Calentamiento multizona preciso: Los controladores de temperatura PID multizona avanzados garantizan un perfil isotérmico en todo el lecho del catalizador, lo que elimina los puntos calientes y garantiza datos cinéticos altamente reproducibles.

● Diseño modular y personalizable: Configuración flexible de precalentadores, condensadores, separadores de gas-líquido y analizadores en línea (GC/MS) para cumplir con requisitos experimentales específicos.

● Seguridad de grado industrial: Equipado con válvulas automáticas de alivio de presión, detectores de fugas y botones de parada de emergencia para garantizar un funcionamiento seguro durante la hidrogenación a alta presión o reacciones exotérmicas.

Precauciones de uso

● Carga adecuada del catalizador: Siempre empaquete el catalizador de manera uniforme para evitar la canalización (donde el gas pasa por alto el catalizador). Utilice lana de cuarzo inerte o bolas de cerámica en la parte superior e inferior para sostener el lecho y distribuir el flujo de gas.

● Precalentamiento y purga: purgue siempre el sistema con un gas inerte (por ejemplo, N2 o Ar) antes de calentarlo. Nunca caliente el reactor sin flujo de gas para evitar el sobrecalentamiento local y daños al catalizador.

● Prevención de la condensación: si la reacción produce hidrocarburos pesados ​​o agua, asegúrese de que todas las tuberías y válvulas aguas abajo tengan un seguimiento térmico adecuado (p. ej., >150 ℃) para evitar la condensación y las obstrucciones.

● Apagado seguro: Después del experimento, detenga primero la alimentación líquida y luego continúe haciendo fluir gas mientras enfría el reactor a temperatura ambiente antes de despresurizarlo.

Errores comunes frente a métodos correctos

● Error: Calentar el reactor vacío o calentar sin flujo de gas. Método correcto: establezca siempre un flujo de gas estable antes de encender el calentador para garantizar una transferencia de calor uniforme y proteger el termopar.

● Error: empaquetar el catalizador demasiado apretado o de manera desigual. Método correcto: cargue el catalizador en lotes pequeños, golpeando suavemente el reactor para garantizar una densidad uniforme. Evite la fuerza excesiva para evitar aplastar los gránulos del catalizador.

● Error: Ignorar el monitoreo de caída de presión. Método correcto: controle periódicamente el manómetro de entrada/salida. Un aumento repentino en la caída de presión indica bloqueo del lecho o coquización; reducir la velocidad de alimentación o regenerar el catalizador inmediatamente.

● Error: abrir el sistema mientras está bajo presión. Método correcto: verifique siempre que la presión del sistema haya regresado a los niveles atmosféricos y que la temperatura esté por debajo de 50 ℃ antes de aflojar cualquier accesorio.

Envío y embalaje

● Embalaje profesional: La unidad de reacción de lecho fijo Catalyst está empaquetada de forma segura en cajas de madera estándar de exportación libres de fumigación. Todos los instrumentos sensibles (MFC, paneles PLC) están envueltos en espuma a prueba de golpes y una película a prueba de humedad.

● Fijación de componentes: las tuberías internas y los reactores se fijan firmemente con soportes de acero para evitar daños durante el transporte marítimo o aéreo.

● Documentación: un manual de funcionamiento completo en inglés, esquemas eléctricos, diagramas P&ID y una lista de embalaje se incluyen en una bolsa impermeable para documentos adjunta a la caja.

● Logística global: admitimos términos EXW, FOB, CIF y DDP, brindando servicios de entrega puerta a puerta a laboratorios e instalaciones de investigación en todo el mundo.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes

P1: ¿Cuáles son las principales ventajas de utilizar una unidad de reacción de lecho fijo catalizador para la investigación catalítica?

R: La unidad de reacción de lecho fijo Catalyst ofrece una estructura simple y un funcionamiento altamente estable, lo que la hace ideal para el procesamiento continuo. Debido a que las partículas del catalizador permanecen estacionarias, se minimiza el desgaste mecánico, lo que prolonga significativamente la vida útil del catalizador. Además, el flujo de fluido se aproxima al flujo pistón con una mínima retromezcla, lo que proporciona una excelente selectividad de reacción y datos cinéticos altamente precisos para investigación y desarrollo.

P2: ¿Cómo previene el sistema los "puntos calientes" o el descontrol de temperatura durante reacciones exotérmicas fuertes?

R: El control de la temperatura es fundamental en los sistemas de lecho fijo. Nuestra unidad de reacción de lecho fijo Catalyst está equipada con control de temperatura PID independiente de múltiples zonas (zonas de precalentamiento, reacción y aislamiento) para garantizar un perfil de temperatura uniforme. Para reacciones altamente exotérmicas, ofrecemos diseños de reactores de intercambio de calor especializados (como reactores multitubulares) y enclavamientos de seguridad avanzados que detienen automáticamente la alimentación o activan la ventilación de emergencia si las temperaturas del lecho exceden los límites de seguridad.

P3: ¿Puede esta unidad manejar diferentes fases de reactivos y cómo se gestiona el sistema de alimentación?

R: Sí, la unidad es muy versátil. Se puede configurar para reacciones gas-sólido, líquido-sólido o gas-líquido-sólido (lecho goteo). El sistema de alimentación utiliza controladores de flujo másico (MFC) de alta precisión para gases y bombas dosificadoras de alta presión sin pulsos para líquidos, lo que garantiza relaciones estequiométricas exactas y caudales estables, que son esenciales para obtener resultados experimentales reproducibles.

P4: ¿Qué medidas de seguridad existen para operaciones que involucran alta temperatura y alta presión?

R: La seguridad es nuestra principal prioridad. La unidad de reacción de lecho fijo Catalyst presenta un diseño de seguridad robusto de múltiples niveles que combina hardware y software. Incluye sistemas automáticos de purga de nitrógeno para evitar mezclas explosivas de gases, alarmas de sobretemperatura y sobrepresión y protocolos de apagado de emergencia. El cuerpo del reactor está construido con aleaciones premium resistentes a altas temperaturas y altas presiones (por ejemplo, SS316L, Hastelloy) para garantizar un funcionamiento seguro en condiciones extremas.

P5: ¿Cómo mejora el sistema de control del software Industrial PLC + PC el proceso de evaluación?

R: La arquitectura de software de PC + PLC industrial integrada garantiza un control totalmente automatizado de la calefacción, el flujo de gas/líquido y el registro de datos, lo que reduce significativamente los errores manuales. El sistema proporciona monitoreo en tiempo real de parámetros críticos, registro automático de datos históricos y generación de curvas de tendencia. Esta adquisición de datos inteligente permite a los investigadores realizar un seguimiento preciso de la actividad del catalizador, las tasas de conversión y la selectividad durante pruebas continuas a largo plazo.
