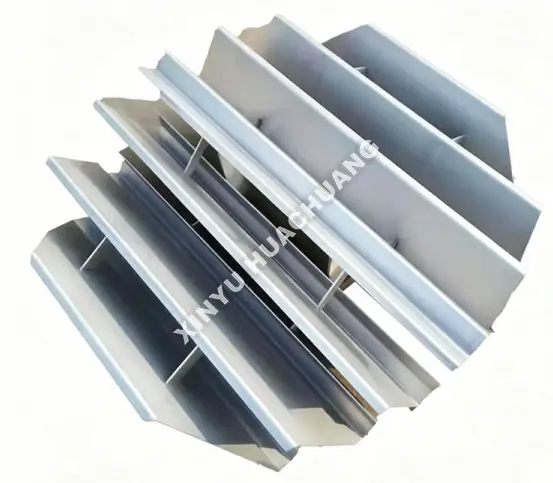

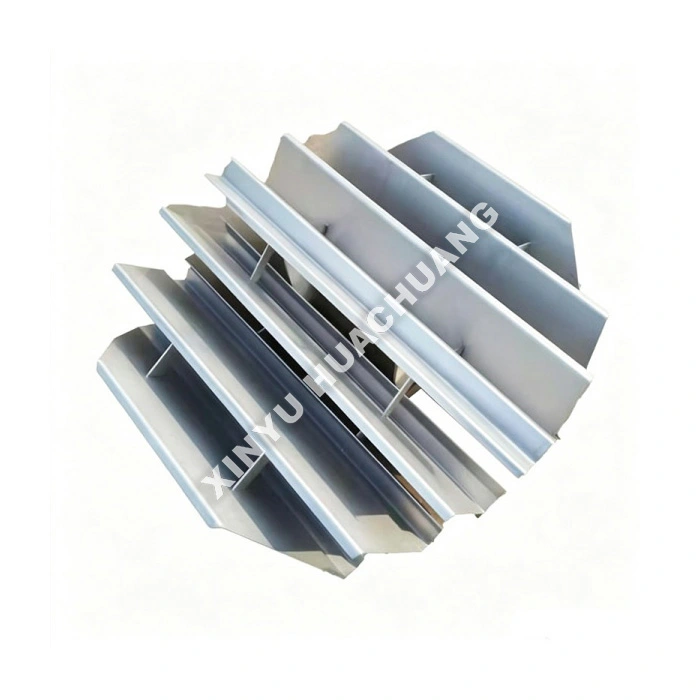

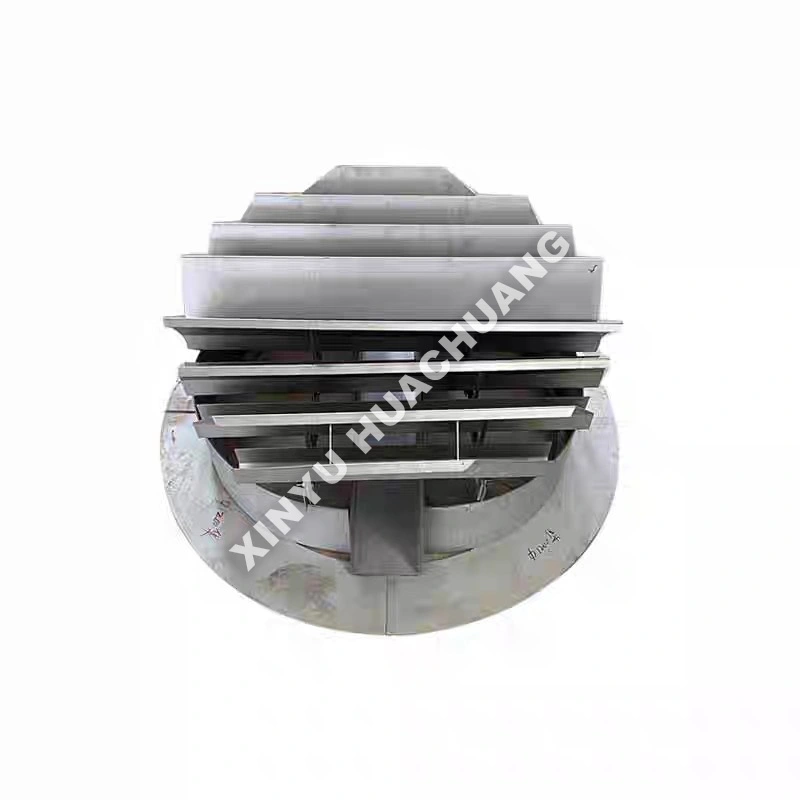

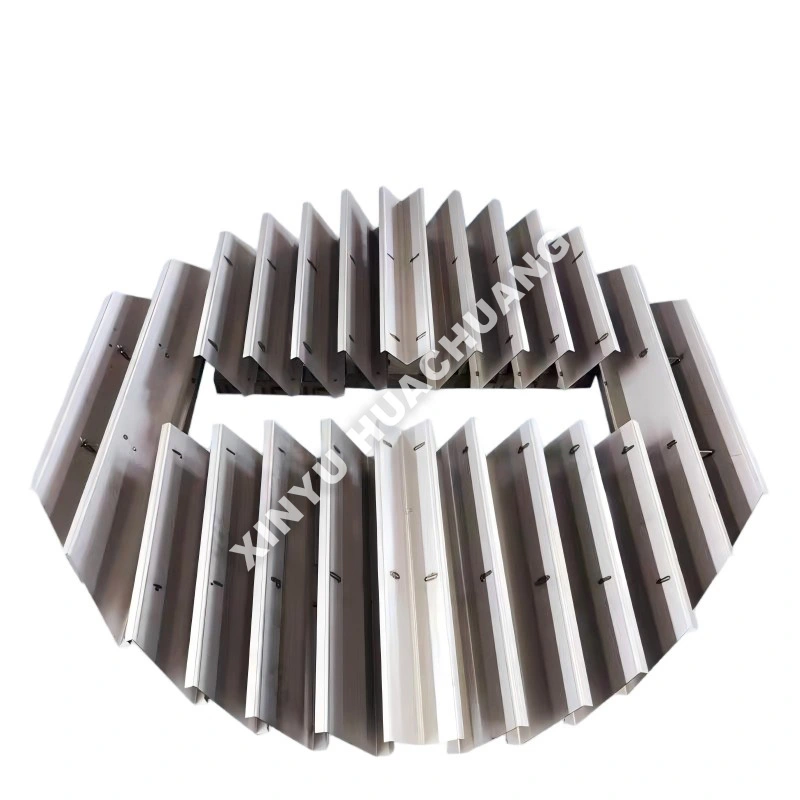

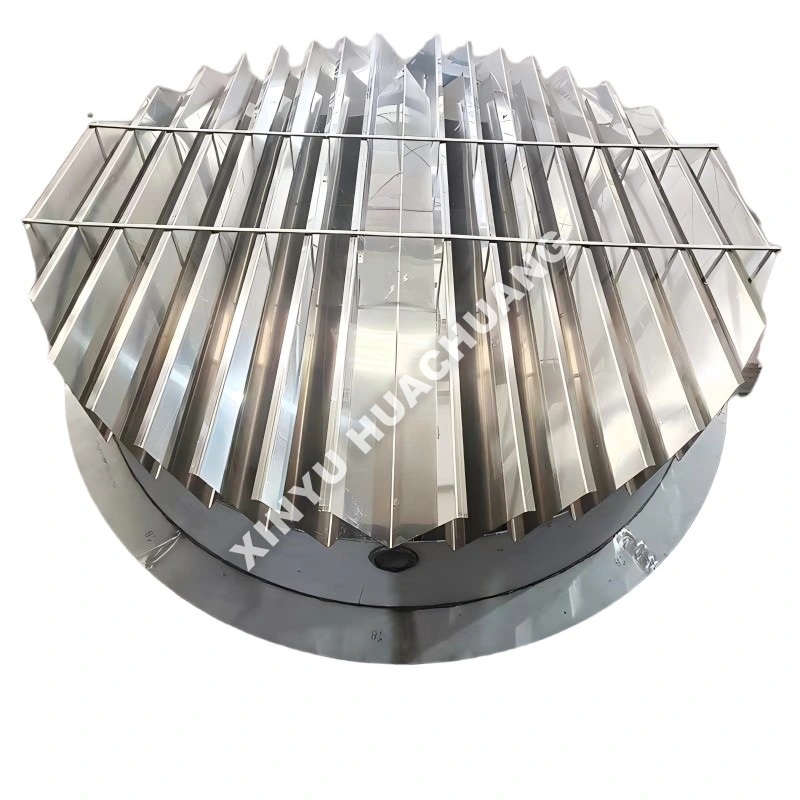

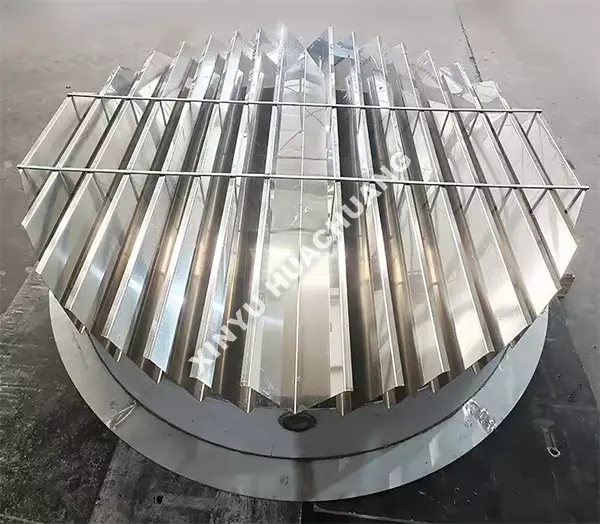

Bandeja colectora de líquidos

La bandeja colectora de líquidos XINYU HUACHUANG es un componente interno crítico de la torre diseñado específicamente para interceptar, recolectar y redistribuir líquidos en columnas empaquetadas de pequeño diámetro. Diseñada para evitar el flujo de pared y mantener la eficiencia de la separación, esta bandeja recolectora de líquidos garantiza un contacto uniforme entre vapor y líquido en todo el lecho de empaque. Su diseño compacto y robusto lo hace ideal para laboratorios, torres a escala piloto y procesos que requieren alimentación intermedia o extracción lateral.

¿Qué es una bandeja recolectora de líquidos?

Una bandeja colectora de líquido es una bandeja horizontal instalada entre las secciones de empaque en columnas de destilación, absorción o extracción. Capta el líquido que fluye por el empaque y lo redistribuye uniformemente al lecho de abajo. Esta bandeja colectora de líquidos es esencial para mantener la eficiencia de la columna en torres piloto altas donde la mala distribución del líquido puede afectar gravemente el rendimiento. También sirve como plataforma para la inyección de alimentación intermedia, la extracción lateral o puntos de control de temperatura.

¿Por qué éste?

● Recogida de líquidos superior: la geometría optimizada del recipiente con profundidad adecuada garantiza una captura completa del líquido incluso a altas velocidades de vapor.

● Diseño antiflujo en la pared: los anillos de sellado periféricos y los deflectores evitan que el líquido pase por alto el empaque y fluya por las paredes de la columna.

● Área de alto paso de vapor: el diseño del tubo ascendente abierto minimiza la caída de presión y al mismo tiempo permite el flujo de vapor sin restricciones a través del colector.

● Construcción robusta: Construido con SS304/316L de primera calidad o aleaciones especializadas para resistir estrés térmico y ambientes corrosivos.

● Instalación modular: Las secciones fabricadas con precisión garantizan un montaje rápido y una perfecta nivelación dentro de la torre.

Especificaciones técnicas

Hoja de ruta de selección

● Definir cargas de líquido y vapor: Calcule con precisión el caudal de líquido y la velocidad del vapor esperados. Esto determina la profundidad requerida del recipiente, el tamaño del elevador y el área de paso de vapor de la bandeja colectora de líquido.

● Evalúe el diámetro de la torre: Asegúrese de que la bandeja tenga el tamaño exacto para su laboratorio específico o el diámetro de la columna piloto para evitar fugas.

● Compatibilidad de materiales: seleccione la metalurgia adecuada según la temperatura del proceso y la agresividad química. El estándar SS316L cubre la mayoría de las aplicaciones; Los entornos altamente corrosivos requieren Hastelloy.

● Requisitos de función: determine si la bandeja necesita características adicionales, como boquillas de extracción lateral, puntos de alimentación intermedios o capacidades de redistribución.

Proceso de inspección de calidad

● Verificación de materiales: inspección estricta de las láminas metálicas entrantes y los materiales de soldadura para garantizar el cumplimiento metalúrgico.

● Precisión dimensional: medición precisa de la profundidad del recipiente, el diámetro del elevador y la planitud general para garantizar un ajuste y una recolección de líquido adecuados.

● Calidad de la soldadura: Inspección visual completa y NDT (pruebas no destructivas) de todas las soldaduras para garantizar un rendimiento a prueba de fugas.

● Tratamiento de superficie: Verificación de la calidad de la pasivación o del recubrimiento para garantizar la resistencia a la corrosión en entornos operativos hostiles.

● Prueba de ajuste: verificación previa al ensamblaje de secciones modulares para confirmar la alineación y el sellado adecuados antes del envío.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal de una bandeja colectora de líquido en una columna empaquetada?

R: Una bandeja colectora de líquido captura el líquido que fluye hacia abajo desde la sección de empaque superior y lo redistribuye uniformemente al lecho de empaque inferior. Sin esta bandeja, la mala distribución del líquido se acumula en múltiples secciones de empaque, degradando progresivamente la eficiencia de la separación. La bandeja colectora esencialmente "restablece" la distribución de líquido en cada límite de empaque.

P2: ¿Por qué es esencial una bandeja colectora de líquido en torres piloto altas?

R: En torres altas con múltiples secciones de empaque, el líquido tiende a desplazarse hacia la pared de la columna a medida que desciende, creando una mala distribución cada vez más grave con cada sección sucesiva. Sin bandejas colectoras entre las secciones, este efecto acumulativo puede hacer que las secciones de empaque inferiores sean casi ineficaces, desperdiciando catalizador o material de empaque costoso.

P3: Además de la redistribución, ¿qué otras funciones cumple la bandeja recolectora?

R: La bandeja colectora también sirve como plataforma para la inyección de alimentación intermedia, la extracción lateral de productos intermedios y la instalación de puntos de monitoreo de temperatura. Estas funciones adicionales lo convierten en una herramienta de gestión de procesos versátil, no solo en un dispositivo de redistribución de líquidos.

P4: ¿Cómo se diseña la bandeja colectora para minimizar la caída de presión?

R: La bandeja está diseñada con una gran área de sección transversal libre (que a menudo supera el 85%) para permitir que el vapor ascendente pase a través de ella con una resistencia mínima. Las zonas de recolección de líquido están ubicadas estratégicamente para capturar el líquido descendente sin obstruir la ruta del flujo de vapor, manteniendo las ventajas de la baja caída de presión del funcionamiento de la columna empaquetada.

P5: ¿Qué materiales se utilizan comúnmente para las bandejas recolectoras de líquidos?

R: Las bandejas colectoras generalmente se fabrican con SS304/316L para aplicaciones estándar, Hastelloy o titanio para ambientes altamente corrosivos y acero revestido de PTFE para aplicaciones de química de flúor. La selección de materiales coincide con los medios del proceso y las condiciones operativas para garantizar una larga vida útil.
