Rejilla de soporte de embalaje de torre de destilación

La rejilla de soporte de empaque de la torre de destilación XINYU HUACHUANG es un componente estructural crítico diseñado específicamente para laboratorios de pequeño diámetro y torres empaquetadas a escala piloto. Diseñada para soportar el peso del empaque estructurado o aleatorio y al mismo tiempo maximizar el área abierta, esta rejilla de soporte del empaque de la torre de destilación garantiza un flujo de vapor-líquido sin obstáculos y evita la inundación de la columna. Su diseño robusto pero abierto lo convierte en la base ideal para lograr una alta eficiencia de separación en entornos de investigación y desarrollo y pruebas piloto.

Principio de funcionamiento

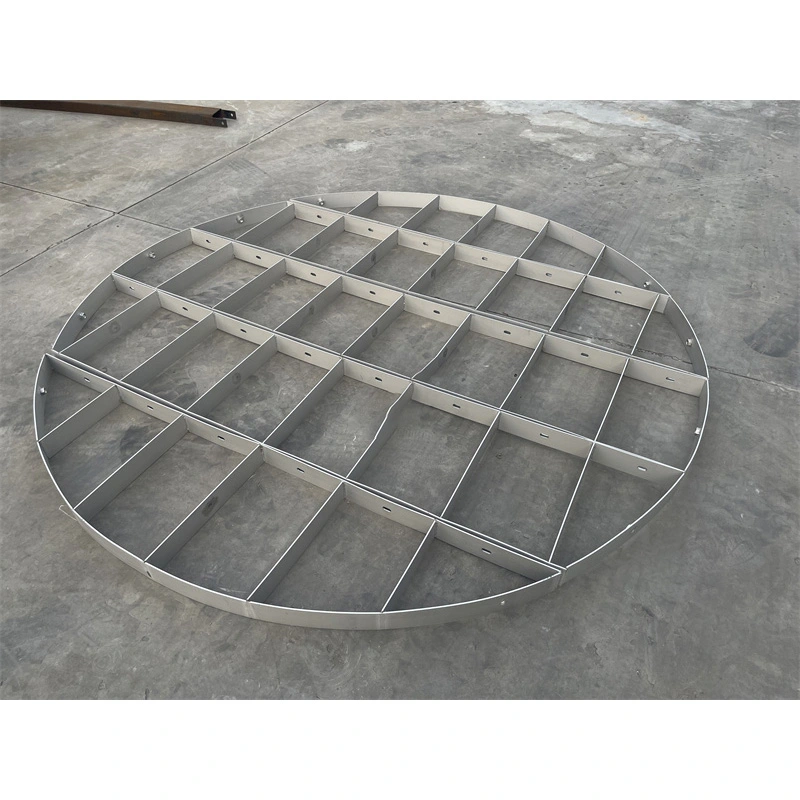

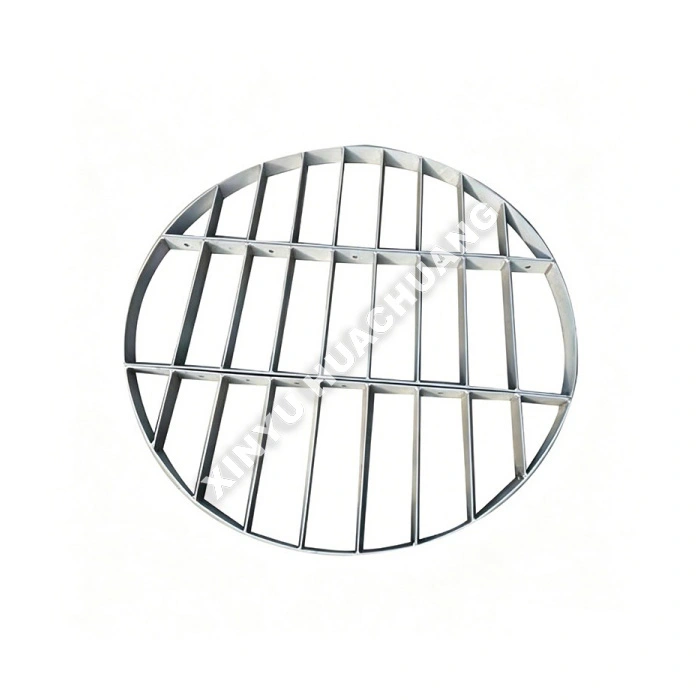

La rejilla de soporte del empaque de la torre de destilación funciona proporcionando una plataforma horizontal rígida en la parte inferior del lecho de empaque. Está construido con barras verticales u horizontales dispuestas para crear una alta área transversal libre. Esta geometría abierta permite que el vapor ascendente y el líquido descendente pasen con una caída de presión mínima, al mismo tiempo que evita que las partículas del empaque caigan en la sección inferior. La superficie lisa de la rejilla también ayuda a prevenir la acumulación de partículas y la suciedad en la base de la columna.

¿Dónde brilla?

● Área abierta alta y caída de presión baja: maximiza el área de la sección transversal libre para garantizar un flujo suave de vapor-líquido, evitando cuellos de botella en columnas de diámetro pequeño.

● Alta resistencia mecánica: Diseñado para soportar de manera confiable el peso de la plataforma de empaque y resistir las fluctuaciones de presión operativa sin deformación.

● Diseño antiincrustante: las superficies lisas y el espaciado optimizado de las barras evitan que sólidos, polímeros o partículas se acumulen y obstruyan el soporte.

● Ajuste de precisión: mecanizado a medida para adaptarse perfectamente al diámetro interior de las columnas de laboratorio y de vidrio piloto o metálicas, lo que garantiza que no se desvíe el líquido.

● Materiales versátiles: disponibles en SS304/316L, Hastelloy, PTFE y vidrio para igualar la compatibilidad química de su proceso específico.

Especificaciones técnicas

¿Dónde es aplicable?

● Laboratorios académicos y de I+D: estudios cinéticos fundamentales, visualización de procesos de separación y pruebas de catalizadores.

● Plantas a escala piloto: cerrando la brecha entre la I+D de mesa y la ampliación industrial para productos químicos finos y productos farmacéuticos.

● Aceites esenciales y extractos naturales: separación suave y de alta pureza de terpenos y fragancias sensibles al calor.

● Disolventes especiales: recuperación continua y purificación ultraalta de disolventes orgánicos de alto valor.

● Alimentos y Bebidas: Concentración de sabores naturales y extracción de compuestos bioactivos.

Precauciones de uso

● Nivelación precisa: Asegúrese de que la rejilla de soporte esté instalada perfectamente horizontalmente. Una rejilla desnivelada puede provocar que el líquido se acumule en un lado, lo que provocará una mala distribución grave y una reducción de la eficiencia de separación.

● Compatibilidad del tamaño del empaque: Verifique que el espacio entre las barras de la rejilla de soporte del empaque de la torre de destilación sea menor que la dimensión mínima del empaque para evitar que caigan partículas.

● Fijación segura: en columnas de diámetro pequeño, asegúrese de que la rejilla esté correctamente sujeta o soldada para evitar que se mueva o se levante durante operaciones de alto flujo de vapor o vacío.

● Limpieza previa: Siempre limpie a fondo la rejilla antes de cargar el embalaje para eliminar cualquier aceite de mecanizado, virutas de metal o residuos que puedan contaminar su proceso.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es el propósito principal de una rejilla de soporte de empaque en una columna de destilación?

R: La rejilla de soporte proporciona una plataforma horizontal rígida en la parte inferior de la plataforma de embalaje para mantener todos los elementos de embalaje o módulos de embalaje estructurados de forma segura en su lugar. Sin él, el relleno colapsaría en la sección inferior de la columna, bloqueando el flujo de vapor y destruyendo por completo el rendimiento de la separación.

P2: ¿Cómo minimiza el diseño de la rejilla su impacto en el rendimiento de la columna?

R: La rejilla se construye con barras verticales u horizontales dispuestas para crear un área transversal libre alta, que a menudo supera el 90%. Esta geometría abierta permite que el vapor ascendente y el líquido descendente pasen con una caída de presión mínima, lo que garantiza que la rejilla en sí no se convierta en un cuello de botella en el proceso de transferencia de masa.

P3: ¿Por qué es importante el diseño antiincrustante para una rejilla de soporte?

R: La rejilla de soporte se ubica en el punto más bajo del lecho de empaque, donde se acumulan naturalmente las partículas, los depósitos de polímeros y las sales cristalizadas. Una superficie lisa y una geometría abierta evitan la acumulación de material en la base de la columna, lo que reduce la frecuencia de las paradas para limpieza y mantiene una caída de presión constante durante toda la campaña.

P4: ¿Cuál es el tamaño de la rejilla de soporte en relación con el embalaje que se encuentra encima?

R: El tamaño de la abertura de la rejilla se adapta cuidadosamente a las dimensiones del embalaje para evitar que se caigan los elementos del embalaje. En el caso de un embalaje aleatorio, las aberturas de la rejilla son claramente más pequeñas que el elemento de embalaje más pequeño. Para un embalaje estructurado, la rejilla está diseñada para coincidir con el espacio del módulo y proporcionar soporte nivelado en toda la plataforma.

P5: ¿Qué materiales de construcción están disponibles para las rejillas de soporte?

R: Las rejillas de soporte están disponibles en SS304/316L para aplicaciones estándar, Hastelloy y titanio para ambientes corrosivos y acero al carbono con revestimientos protectores para instalaciones sensibles a los costos. El material se selecciona para que coincida con el material del armazón de la columna y las condiciones del proceso, lo que garantiza la compatibilidad galvánica y una larga vida útil.
