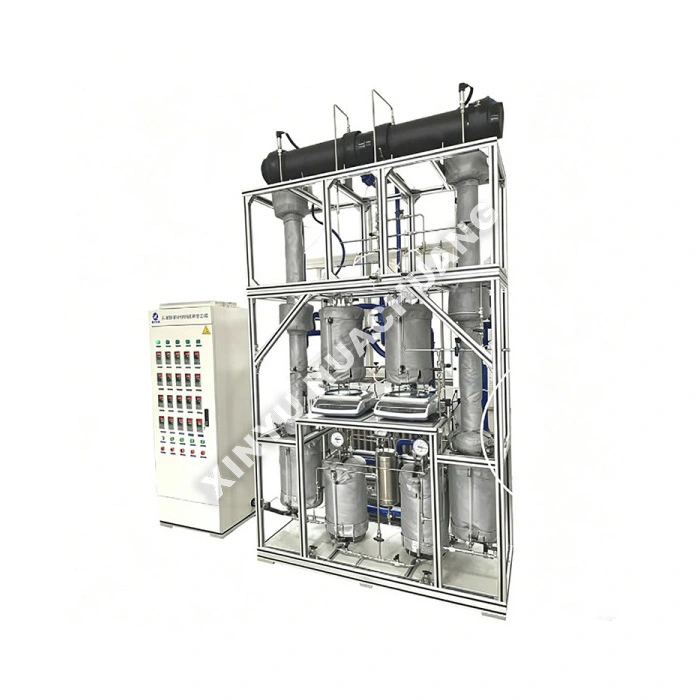

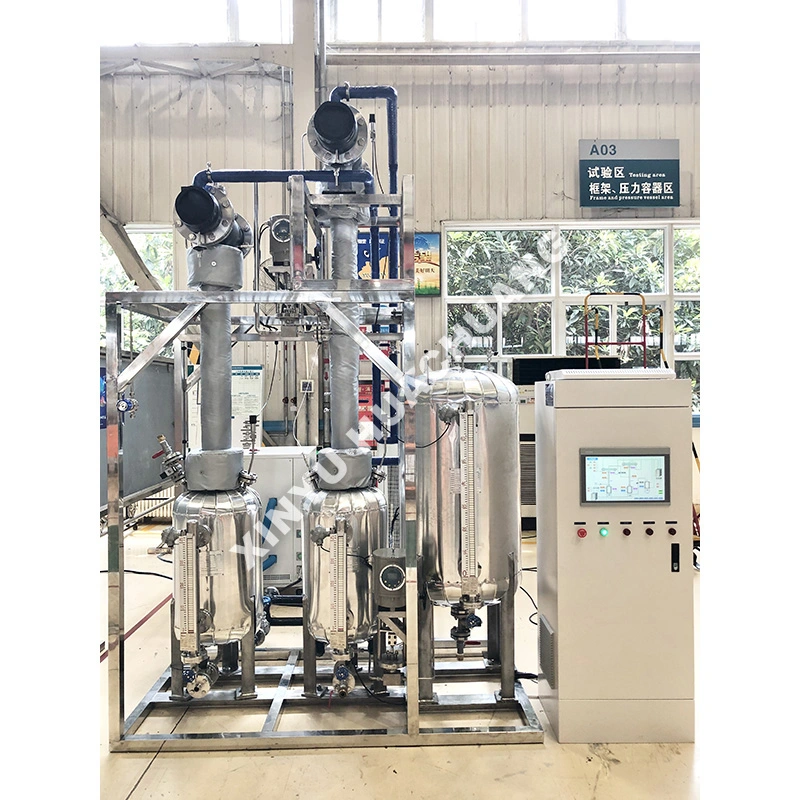

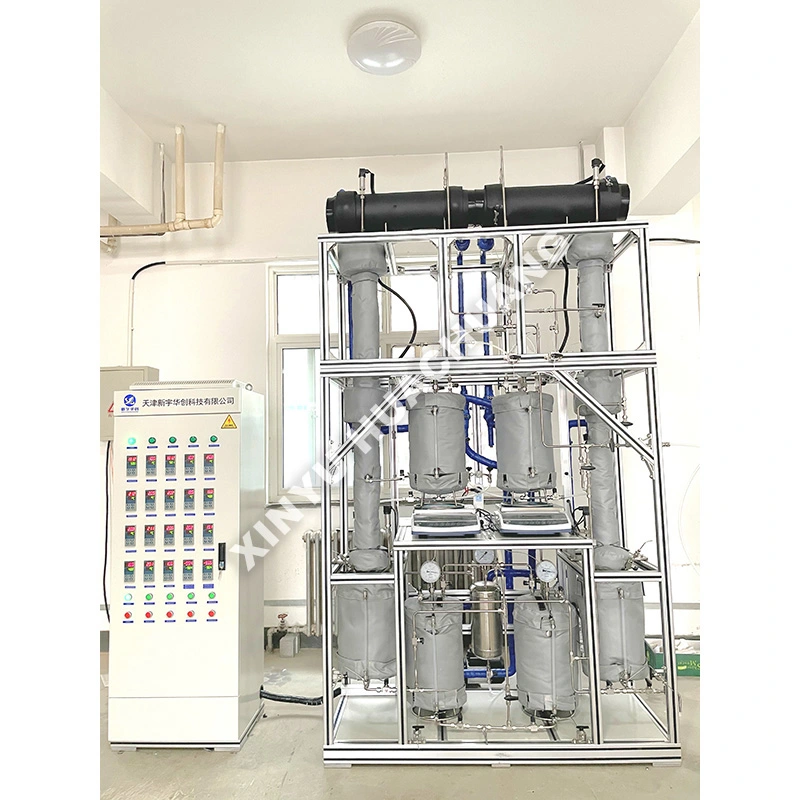

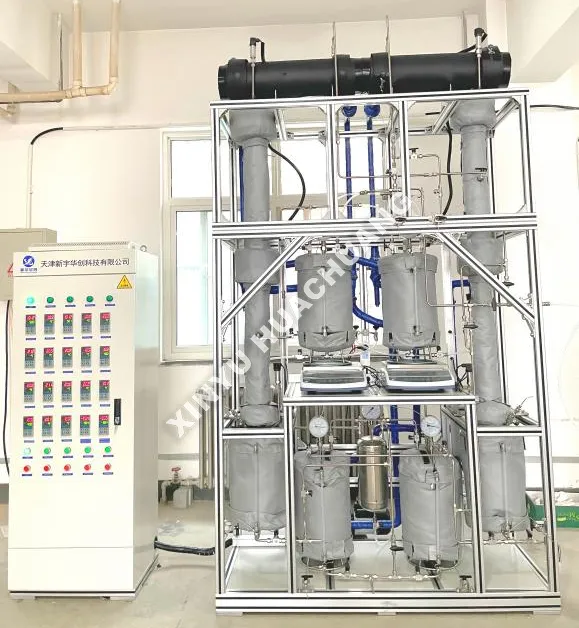

Unidad de destilación de gas aislante

La unidad de destilación de gas aislante XINYU HUACHUANG es un sistema de purificación y prueba avanzado y altamente automatizado diseñado específicamente para la separación y recuperación de gases aislantes de alto voltaje. Diseñada para cumplir con estrictos estándares ambientales e industriales, esta unidad controla con precisión la temperatura, la presión y la dinámica del flujo para separar mezclas de gases aislantes (como SF6/N2) y eliminar la humedad, el aceite y las impurezas ácidas. Equipada con automatización PLC inteligente, análisis de gas en tiempo real y recolección de gas de cola sin emisiones, la unidad de destilación de gas aislante garantiza un funcionamiento seguro y continuo al tiempo que suministra gases dieléctricos de pureza ultraalta para el mantenimiento de equipos eléctricos y la investigación y el desarrollo.

¿Qué es una unidad de destilación de gas aislante?

Una unidad de destilación de gas aislante es un aparato de separación química especializado diseñado para procesar y purificar gases dieléctricos utilizados en equipos eléctricos de alto voltaje, como líneas aisladas en gas (GIL) y aparamentas aisladas en gas (GIS). Funciona utilizando principios de destilación a baja temperatura y cambio de presión para separar gases mezclados (por ejemplo, recuperando SF6 líquido de mezclas gaseosas de SF6/N2) y purificando gases degradados de equipos fuera de servicio. La unidad integra procesos de filtración, condensación y destilación de múltiples etapas para lograr purezas de gas superiores al 99,9%, lo que garantiza que el gas recuperado pueda reutilizarse directamente. Esta unidad sirve como una plataforma esencial para el mantenimiento de la red eléctrica, el cumplimiento ambiental y la investigación de materiales dieléctricos.

¿Por qué éste?

● Separación de alta pureza: utiliza una destilación avanzada a baja temperatura y una purificación de varias etapas para lograr una pureza del gas aislante superior al 99,9 % y cumplir con los estrictos estándares IEC e IEEE para equipos eléctricos.

● Diseño de cero emisiones: cuenta con un sistema de recolección y reciclaje de gases de cola de circuito cerrado que captura los gases de escape de los dispositivos de medición de concentración, lo que garantiza una descarga cero de potentes gases de efecto invernadero como el SF6.

● Automatización PLC inteligente: el sistema de control centralizado permite el funcionamiento sin supervisión a largo plazo, el registro de datos automatizado, el monitoreo de la composición del gas en tiempo real y la generación de curvas históricas.

● Construcción robusta y segura: Construido con metalurgia premium resistente a la corrosión y enclavamientos de seguridad de múltiples niveles (sobrepresión, detección de fugas, apagado automático de emergencia) para manejar de manera segura ambientes de alta presión y gases tóxicos.

● Recuperación energéticamente eficiente: los sistemas de refrigeración y calefacción optimizados maximizan la eficiencia de licuefacción y separación de los gases mezclados, lo que reduce significativamente el consumo operativo general de energía.

Especificaciones técnicas

¿Cómo elegir bien?

● Defina su mezcla de gases: identifique claramente el tipo de gas aislante (p. ej., SF6 puro, una mezcla de 20 % SF6/80 % N2 o compuestos fluorados alternativos). Esto determina la temperatura de destilación, la presión y la configuración de la columna requeridas para la unidad de destilación de gas aislante.

● Requisitos de pureza y flujo: determine la pureza del gas objetivo y el caudal de recuperación requerido. Las aplicaciones de alta pureza (>99,99%) pueden requerir filtros de pulido adicionales o materiales de embalaje especializados.

● Cumplimiento medioambiental: Asegúrese de que la unidad incluya un sistema certificado de tratamiento de gases de cola de cero emisiones si opera en regiones con regulaciones estrictas sobre emisiones de SF6.

● Automatización y análisis: si se requiere monitoreo continuo, seleccione una configuración con analizadores de gas en línea integrados (por ejemplo, GC, FTIR o NDIR) para verificación de pureza en tiempo real y ajuste automático del punto de corte.

Proceso de inspección de calidad

● Verificación de materiales: inspección estricta del acero inoxidable entrante, válvulas y componentes eléctricos certificados a prueba de explosiones para garantizar que cumplan con los estándares metalúrgicos y las tolerancias de seguridad de alta presión.

● Mecanizado de precisión: mecanizado CNC de cuerpos de reactores de alta presión, columnas de destilación y tuberías para garantizar superficies de sellado perfectas e integridad estructural bajo temperaturas y presiones extremas.

● Prueba hidrostática y de vacío: cada unidad se somete a rigurosas pruebas de presión hidrostática y pruebas de fugas de vacío profundo para verificar la seguridad estructural y el rendimiento absoluto a prueba de fugas.

● Calibración del sistema: Calibración integral del sistema de control PLC, sensores de temperatura/presión, controladores de flujo másico y analizadores de gas en línea para garantizar una visualización precisa de los datos y un control confiable.

● Ejecución funcional final: un ensayo completo y una prueba de gas simulada para verificar el buen funcionamiento, la distribución térmica uniforme, el funcionamiento adecuado de los enclavamientos de seguridad y la captura de gases de cola sin emisiones antes del embalaje.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Qué tipos de gases aislantes puede procesar y purificar esta unidad?

R: La unidad está diseñada para gases dieléctricos utilizados en equipos eléctricos de alto voltaje, particularmente SF6 y mezclas de SF6/N2 que se encuentran en líneas aisladas en gas (GIL) y tableros aislados en gas (GIS). Puede recuperar SF6 líquido de gases mezclados y purificar gases degradados de equipos fuera de servicio.

P2: ¿Cómo logra la unidad una pureza del gas superior al 99,9%?

R: Integra procesos de filtración de múltiples etapas, condensación y destilación a baja temperatura en una secuencia en cascada. La destilación a baja temperatura separa los componentes según sus diferencias de punto de ebullición, mientras que los principios de cambio de presión concentran aún más el gas objetivo. Este enfoque de múltiples etapas garantiza que la pureza del gas recuperado supere el 99,9%, lo que lo hace directamente reutilizable en equipos eléctricos.

P3: ¿Por qué se utiliza la destilación a baja temperatura en lugar del calentamiento convencional para la purificación del gas?

R: Los gases dieléctricos como el SF6 tienen puntos de ebullición muy bajos y son sensibles a la descomposición térmica. La destilación a baja temperatura opera muy por debajo del umbral de degradación térmica de estos gases, preservando sus propiedades dieléctricas y al mismo tiempo logrando una separación efectiva del nitrógeno, la humedad y los subproductos de la descomposición.

P4: ¿Cómo apoya esta unidad el cumplimiento ambiental de las empresas de servicios públicos de energía?

R: El SF6 es un potente gas de efecto invernadero con un potencial de calentamiento global miles de veces mayor que el CO2. Al recuperar y purificar el SF6 de equipos fuera de servicio o en mantenimiento en lugar de ventilarlo, la unidad ayuda a las empresas de energía a cumplir con regulaciones ambientales cada vez más estrictas sobre las emisiones de SF6.

P5: ¿Se puede reutilizar directamente el gas recuperado en equipos de alto voltaje?

R: Sí. Una vez que la pureza del gas supera el 99,9%, el SF6 recuperado cumple con las especificaciones requeridas para su reutilización directa en equipos GIL y GIS. Esto elimina el costo de comprar SF6 nuevo y al mismo tiempo reduce la responsabilidad ambiental.
