Unidad de columna de destilación de vidrio continua

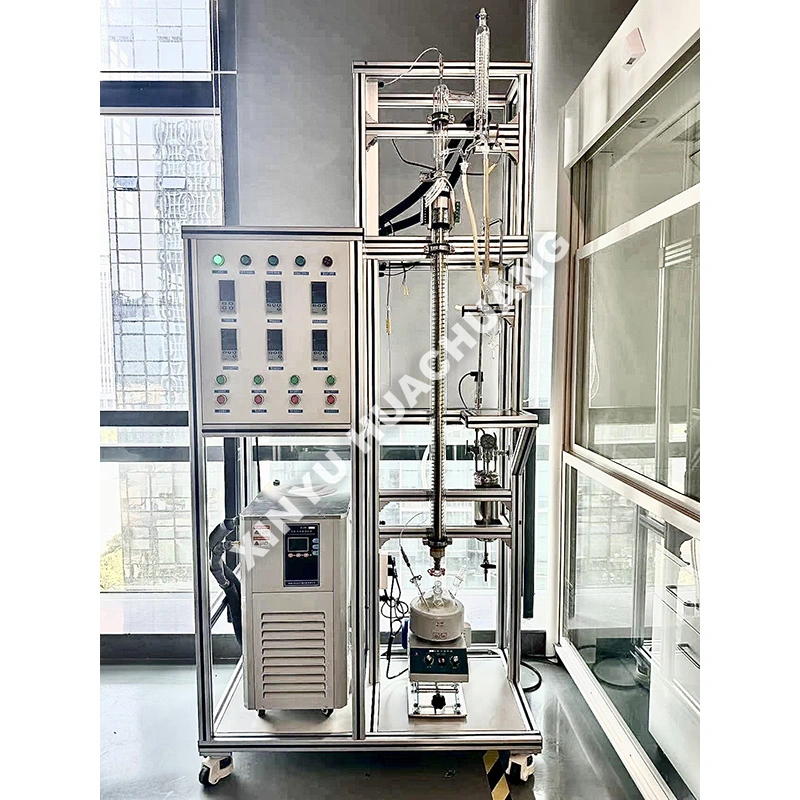

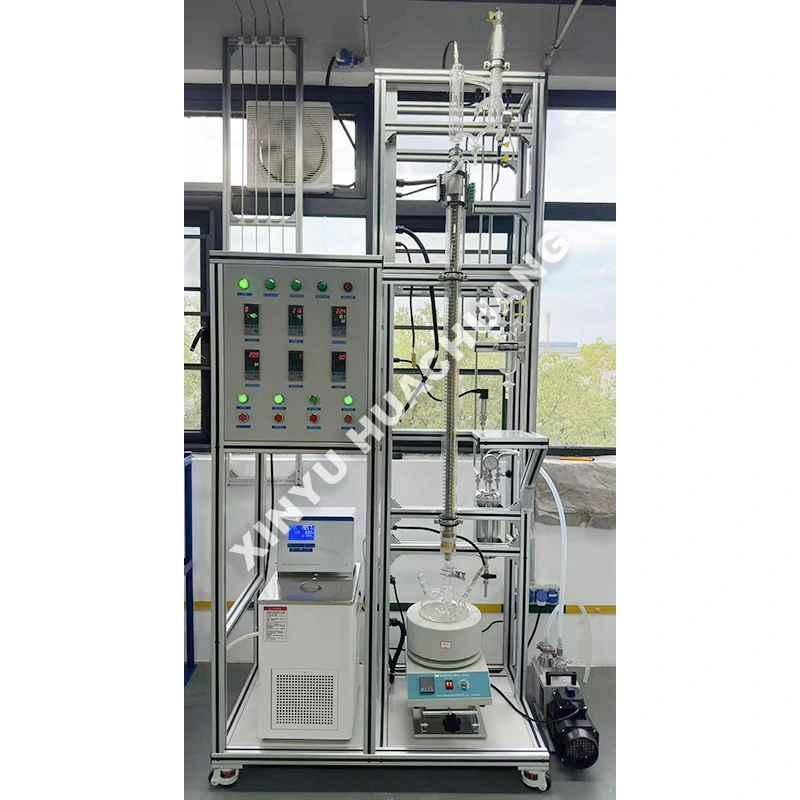

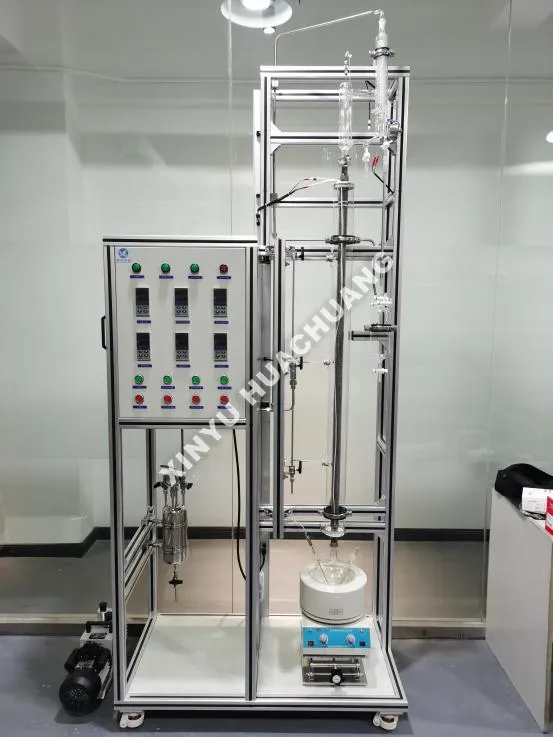

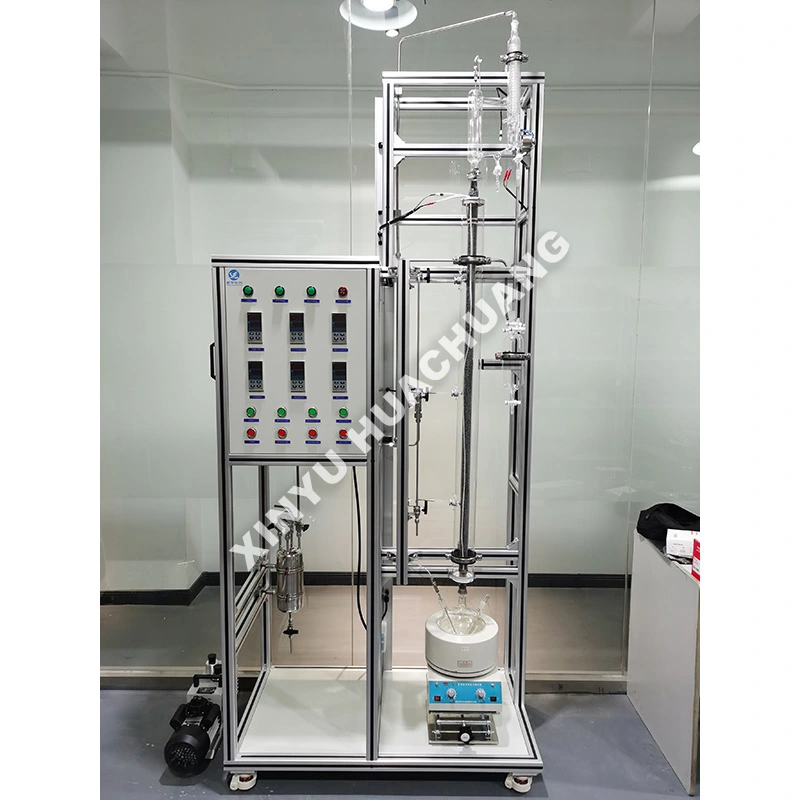

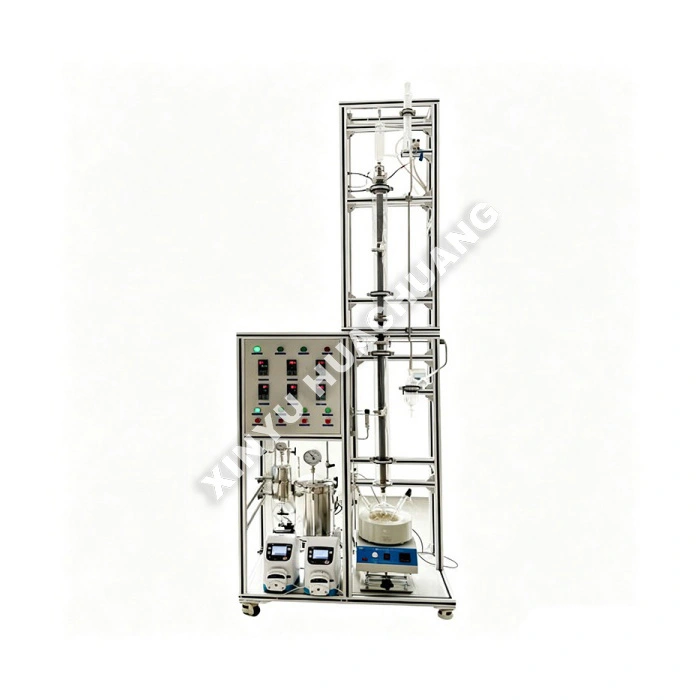

La unidad de columna de destilación continua de vidrio XINYU HUACHUANG es un sistema de separación avanzado diseñado específicamente para I+D, pruebas a escala piloto y producción en pequeños lotes de productos químicos corrosivos o de alta pureza. Diseñada para proporcionar acceso visual completo al equilibrio interno vapor-líquido, esta unidad permite a los investigadores observar el proceso de separación en tiempo real. Equipada con componentes de vidrio con alto contenido de borosilicato, controladores precisos de la relación de reflujo y automatización PLC inteligente, la unidad de columna de destilación continua de vidrio garantiza un fraccionamiento continuo seguro, altamente eficiente y reproducible para productos químicos finos, productos farmacéuticos y disolventes especiales.

Principio de funcionamiento

La unidad de columna de destilación de vidrio continua funciona según un principio de destilación fraccionada continua. La materia prima líquida se dosifica continuamente en la sección central de la columna. Dentro de la columna de vidrio, un empaque estructurado o partes internas de vidrio especializadas (como anillos θ o empaquetamientos en espiral) maximizan el área de contacto entre el vapor ascendente y el líquido descendente. A medida que el vapor asciende, sufre repetidas condensaciones y revaporizaciones, enriqueciendo los componentes ligeros en la parte superior. Luego se condensa el vapor y una parte se devuelve como reflujo para mantener el equilibrio de transferencia de masa, mientras que el resto se recoge continuamente como destilado. Los componentes pesados ​​fluyen continuamente hacia el hervidor para su descarga. Todo el proceso continuo es gestionado meticulosamente por la unidad de columna de destilación de vidrio continua para mantener gradientes térmicos precisos y una eficiencia de separación óptima.

¿Dónde brilla?

● Observación visual completa: la construcción de vidrio transparente con alto contenido de borosilicato permite a los operadores monitorear visualmente el equilibrio vapor-líquido, la formación de espuma y las condiciones de inundación, lo que lo hace invaluable para I+D y resolución de problemas de procesos.

● Resistencia superior a la corrosión: Construida con vidrio de alto borosilicato GG17 (3.3) de primera calidad y sellos de PTFE, la unidad es completamente inerte a ácidos fuertes, álcalis y solventes orgánicos corrosivos, lo que garantiza una contaminación cero del producto.

● Componentes internos de alta eficiencia: cuenta con un empaque de vidrio personalizable o un empaque de malla de alambre estructurado para lograr un alto número de placas teóricas y una pureza de separación de nivel de PPM.

● Automatización PLC inteligente: el sistema de control centralizado permite el funcionamiento continuo sin supervisión, el ajuste automatizado de la relación de reflujo y el registro de datos en tiempo real para temperatura y caudal.

● Diseño modular y flexible: la columna se ensambla utilizando juntas de vidrio estándar (por ejemplo, 24/29, 29/32) con camisas calefactoras eléctricas, lo que permite un fácil ajuste de altura, desmontaje, limpieza y reemplazo de componentes internos.

Especificaciones técnicas

¿Dónde se puede utilizar?

● Química fina y productos farmacéuticos: Purificación continua de ingredientes farmacéuticos activos (API) e intermedios químicos altamente corrosivos.

● Aceites esenciales y extractos naturales: separación suave y visible de terpenos, fragancias y extractos de plantas sensibles al calor.

● Laboratorios académicos y de I+D: estudios cinéticos fundamentales, visualización del proceso de separación y pruebas de eficiencia del catalizador/empaquetado.

● Disolventes especiales: recuperación continua y purificación ultraalta de disolventes orgánicos corrosivos o de alto valor.

● Alimentos y bebidas: concentración de sabores naturales, purificación de alcohol y extracción de compuestos bioactivos.

Precauciones de uso

● Prevención de choque térmico: el vidrio con alto contenido de borosilicato es resistente al choque térmico, pero aún así puede romperse bajo tensión extrema. Asegúrese siempre de que la tasa de cambio de temperatura sea inferior a 5 ℃/min durante el calentamiento y el enfriamiento.

● Protección mecánica: los componentes de vidrio son frágiles. Evite impactos mecánicos, apretar demasiado las abrazaderas y asegúrese de que todas las juntas de vidrio estén correctamente alineadas y aseguradas con los clips adecuados.

● Seguridad al vacío: cuando opere bajo vacío profundo, siempre inspeccione de antemano la cristalería para detectar microfisuras o astillas. Utilice un escudo protector o una malla de seguridad alrededor de la columna para protegerla contra una posible implosión.

● Calentamiento gradual: utilice las velocidades de rampa de calentamiento programables del PLC para evitar la vaporización repentina y la inundación de la columna, especialmente al iniciar la alimentación continua.

Guía de mantenimiento

● Diariamente: inspeccione la columna de vidrio y las juntas para detectar signos de grietas, astillas o grabado químico. Verifique la integridad de las juntas de PTFE y los sellos de vacío.

● Semanal/Mensual: limpie las partes internas de vidrio y las paredes de la columna para evitar la acumulación de residuos que pueden reducir la eficiencia de la separación. Utilice disolventes adecuados o lavados con ácidos suaves (evite los álcalis fuertes).

● Trimestralmente: calibre los sensores de temperatura, los controladores de flujo másico y los controladores de relación de reflujo para mantener la precisión de las pruebas. Inspeccione la camisa calefactora eléctrica para ver si tiene un calentamiento uniforme y un aislamiento adecuado.

● Después de la operación: purgue siempre el sistema con un gas inerte (N2) y déjelo enfriar a temperatura ambiente con la calefacción apagada antes de desmontar los componentes de vidrio para realizar una limpieza y almacenamiento completos.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Por qué la columna está hecha de vidrio en lugar de acero inoxidable?

R: La construcción de vidrio proporciona acceso visual completo al proceso de destilación interna, lo que permite a los investigadores observar directamente el comportamiento del contacto vapor-líquido, los puntos de inundación y la distribución del líquido en todo el empaque. Esta transparencia es invaluable para el desarrollo de procesos y la resolución de problemas, algo imposible con columnas metálicas opacas.

P2: ¿Qué tipos de empaquetadura interna están disponibles para la columna de vidrio?

R: La columna admite empaquetaduras estructuradas, así como partes internas de vidrio especializadas, como anillos θ y empaquetaduras en espiral. Estos maximizan el área de contacto entre el vapor ascendente y el líquido descendente, mejorando la eficiencia de la transferencia de masa para una separación precisa de múltiples componentes.

P3: ¿En qué se diferencia la operación continua de la destilación por lotes en esta unidad?

R: A diferencia de la destilación por lotes, donde se procesa una carga a la vez, la materia prima se dosifica continuamente en la sección central de la columna. Los componentes ligeros se recogen continuamente como destilado desde el condensador superior, mientras que los componentes pesados ​​se descargan continuamente desde el hervidor situado en la parte inferior. Esto permite un funcionamiento estable con una calidad constante del producto en tiradas prolongadas.

P4: ¿Cómo se gestiona el reflujo para mantener la eficiencia de la separación?

R: Una porción del vapor de cabeza condensado regresa a la columna como reflujo. La relación de reflujo se controla con precisión para mantener el equilibrio de transferencia de masa dentro de la columna. Ajustar esta relación permite ajustar la pureza del producto frente al rendimiento en función de sus requisitos de separación específicos.

P5: ¿Qué tipos de mezclas son las más adecuadas para una columna de destilación de vidrio?

R: Las columnas de vidrio son particularmente adecuadas para mezclas corrosivas o de alta pureza donde se debe evitar la contaminación por metales, así como para procesos que requieren monitoreo visual de la dinámica interna. Se utilizan ampliamente en investigación farmacéutica, desarrollo de química fina y estudios académicos de ingeniería de procesos.
