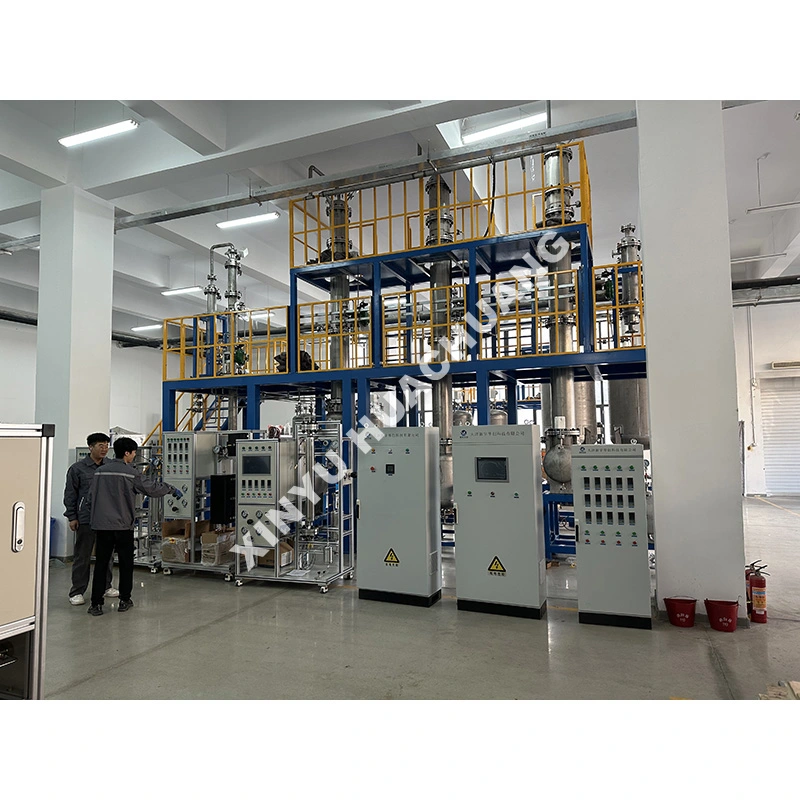

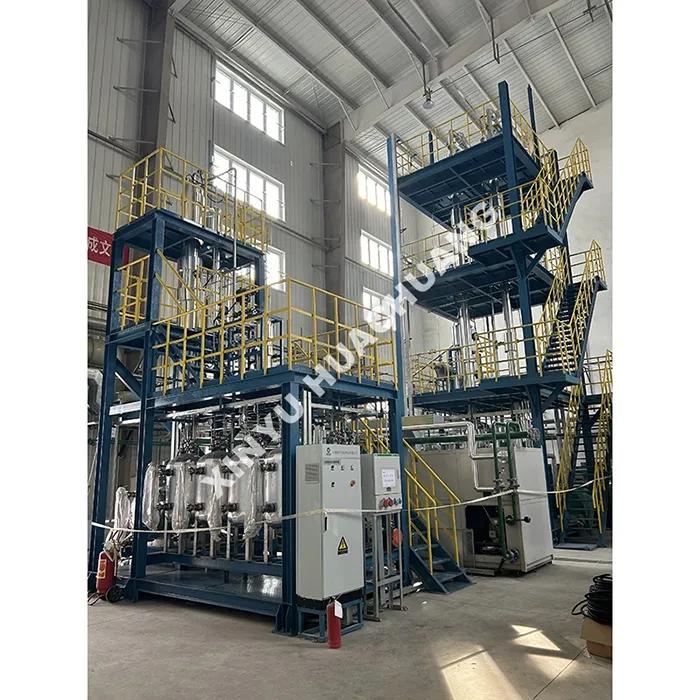

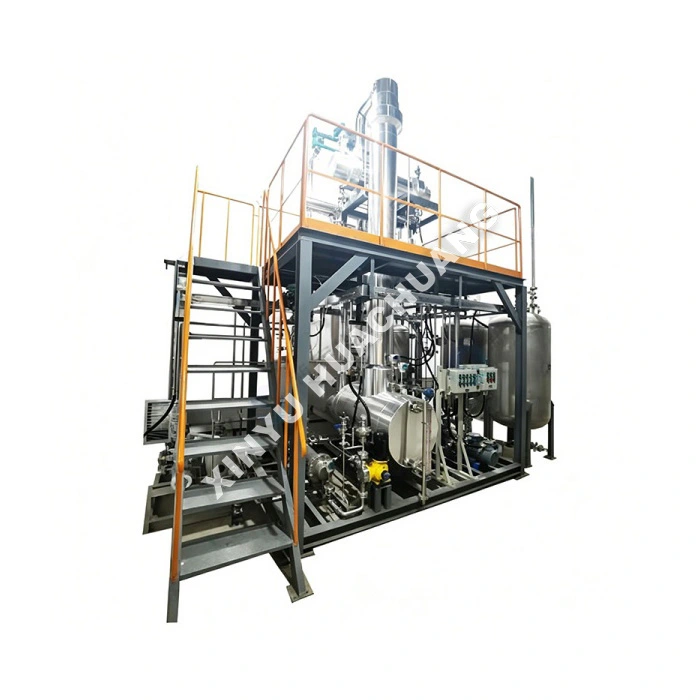

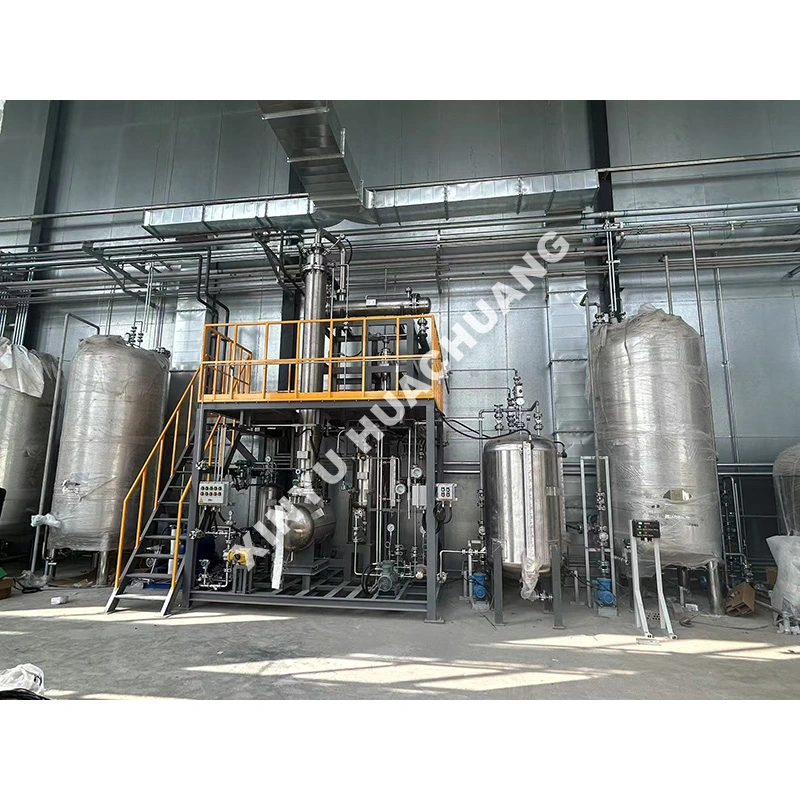

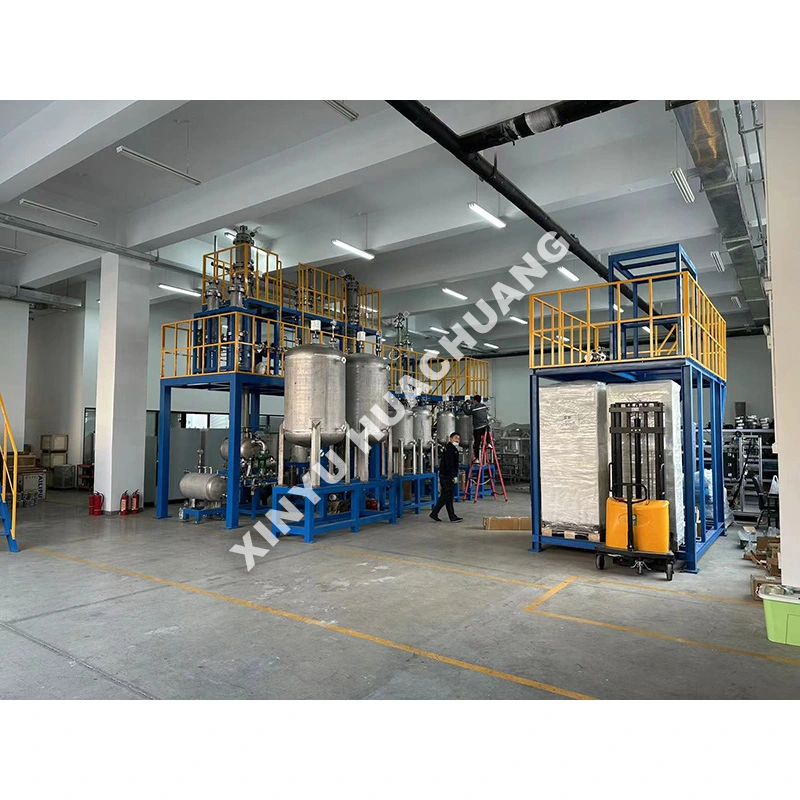

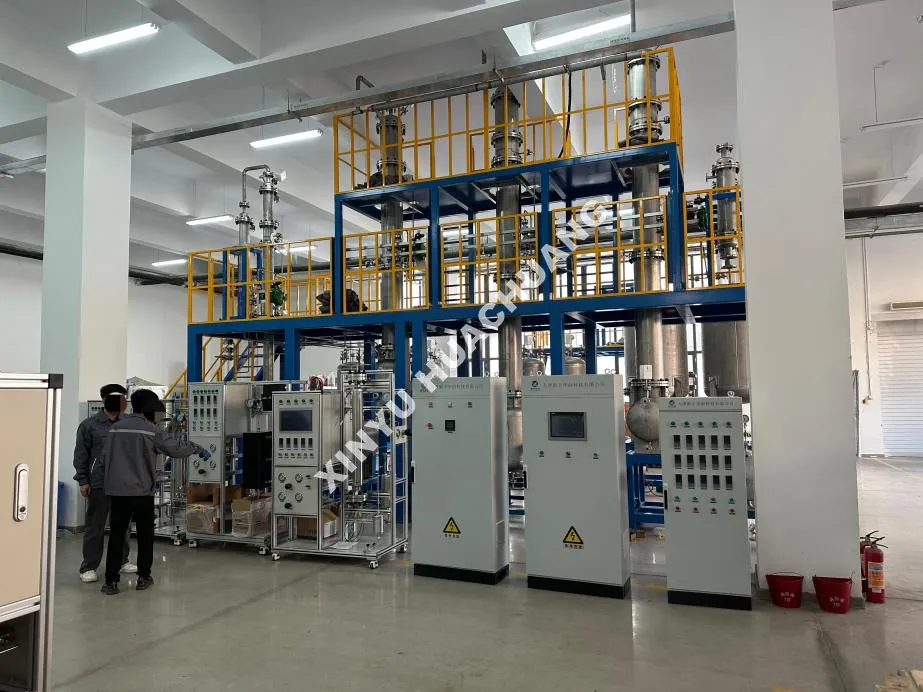

Unidad de destilación continua de cuatro columnas y alto vacío

La unidad de destilación continua de cuatro columnas y alto vacío XINYU HUACHUANG es un sistema de separación avanzado de grado industrial diseñado específicamente para el fraccionamiento continuo de mezclas líquidas multicomponentes complejas, sensibles al calor y de alto punto de ebullición. Diseñada para maximizar la eficiencia de la separación y al mismo tiempo minimizar la degradación térmica, esta unidad utiliza una configuración de destilación continua de cuatro etapas en condiciones de vacío profundo. Equipada con automatización PLC inteligente, control automatizado de la relación de reflujo y bloqueos de seguridad de varios niveles, la unidad garantiza un funcionamiento estable y sin supervisión a largo plazo, al tiempo que proporciona datos de pureza altamente reproducibles para la producción comercial y la optimización de procesos.

Mecanismo operativo

La unidad de destilación continua de cuatro columnas y alto vacío funciona según un principio de destilación fraccionada continua bajo vacío profundo. La materia prima líquida se dosifica continuamente en la columna primaria. El vacío profundo reduce significativamente los puntos de ebullición de los componentes, evitando el craqueo térmico y la polimerización. A medida que la mezcla se calienta en el hervidor, el vapor sube a través de las partes internas de la columna (empaquetado estructurado o bandejas de alta eficiencia), sufriendo repetidas condensaciones y revaporizaciones. La cascada de cuatro columnas permite la separación precisa de mezclas complejas en múltiples fracciones de alta pureza. Los componentes ligeros se extraen continuamente de la parte superior de la primera columna, las fracciones intermedias se recogen de las columnas siguientes y los residuos pesados ​​se descargan del hervidor final. Todo el proceso continuo es gestionado meticulosamente por la unidad de destilación continua de cuatro columnas y alto vacío para mantener gradientes térmicos precisos y una eficiencia de separación óptima.

¿Dónde brilla?

● Separación de precisión de cuatro columnas: el diseño en cascada de varias etapas permite la separación simultánea de hasta cuatro fracciones de producto distintas de una única materia prima, maximizando el rendimiento y la pureza del producto.

● Protección de vacío profundo: el funcionamiento en alto vacío (hasta 10 Pa) reduce significativamente los puntos de ebullición, lo que lo hace ideal para procesar materiales sensibles al calor, polímeros y compuestos de alto punto de ebullición sin degradación térmica.

● Componentes internos de alta eficiencia: cuenta con empaques estructurados personalizables o bandejas de alto rendimiento para lograr un alto número de placas teóricas y una pureza de separación de nivel de PPM.

● Automatización PLC inteligente: el sistema de control centralizado permite el funcionamiento sin supervisión a largo plazo, el ajuste automatizado de la relación de reflujo y el registro de datos en tiempo real para temperatura, presión y caudales.

● Construcción robusta y segura: Construido con metalurgia de primera calidad (p. ej., SS316L, Hastelloy) y enclavamientos de seguridad de varios niveles (protección contra sobretemperatura, sobrepresión y calentamiento en seco) para garantizar un funcionamiento seguro.

Especificaciones técnicas

¿Dónde es aplicable?

● Química fina y productos farmacéuticos: Purificación continua de ingredientes farmacéuticos activos (API) sensibles al calor e intermedios de alto valor.

● Procesamiento de polímeros y resinas: separación de monómeros, oligómeros y disolventes de alto punto de ebullición en la síntesis de polímeros.

● Aceites esenciales y extractos naturales: separación suave y continua de terpenos delicados, fragancias y extractos de plantas.

● Disolventes especiales: Purificación ultraalta de disolventes orgánicos de alto punto de ebullición o térmicamente inestables.

● Alimentos y bebidas: concentración de sabores naturales, purificación de alcohol y extracción de compuestos bioactivos.

Precauciones de uso

● Mantenimiento del sistema de vacío: Asegúrese de que el sistema de vacío (bombas, condensadores, trampas) esté funcionando de manera estable antes de introducir materia prima. Las fluctuaciones en el vacío provocarán variaciones en el punto de ebullición y comprometerán la eficiencia de la separación.

● Calentamiento gradual: utilice las velocidades de rampa de calentamiento programables del PLC para evitar la vaporización repentina y la inundación de la columna, especialmente durante el inicio del sistema bajo vacío.

● Enfriamiento antes del apagado: Detenga siempre la alimentación y mantenga el vacío y el flujo de agua de enfriamiento hasta que la temperatura del sistema caiga por debajo de 80 ℃ para evitar que el producto residual se degrade en el hervidor caliente.

● Detección de fugas: inspeccione periódicamente todos los sellos de vacío, juntas y bridas para detectar fugas. Incluso una pequeña entrada de aire puede alterar el nivel de vacío e introducir oxígeno, lo que provoca la oxidación del producto.

Guía de mantenimiento

● Diariamente: Compruebe el nivel de vacío, el flujo de agua de refrigeración y la temperatura del medio de calefacción. Inspeccione el sistema en busca de ruidos, fugas o vibraciones inusuales de las bombas y compresores.

● Semanal/Mensual: limpie o reemplace los prefiltros de materia prima para evitar que residuos pesados ​​ensucien el empaque de la columna. Inspeccione todas las juntas de PTFE y los sellos mecánicos en busca de desgaste y reemplácelos si es necesario.

● Trimestralmente: calibre sensores de temperatura, vacuómetros, controladores de flujo másico y controladores de relación de reflujo para mantener la precisión de la separación. Inspeccione el sistema de calefacción para ver si tiene un rendimiento uniforme.

● Postoperación: Siga siempre una secuencia de apagado adecuada: detenga la alimentación, mantenga el reflujo para limpiar la columna y enfríe el sistema al vacío antes de drenar y almacenar para evitar la oxidación o la absorción de humedad.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Por qué esta unidad funciona bajo vacío profundo en lugar de presión atmosférica?

R: El vacío profundo reduce significativamente los puntos de ebullición de los componentes de la mezcla. Esto evita el craqueo térmico y la polimerización que se producirían a temperaturas más altas, lo que hace que la unidad sea esencial para separar compuestos sensibles al calor, como intermedios orgánicos de alto punto de ebullición, extractos naturales y monómeros poliméricos.

P2: ¿Cómo logra la cascada de cuatro columnas una separación precisa de mezclas complejas?

R: Cada columna de la cascada maneja una tarea de separación específica. Los componentes ligeros se extraen continuamente de la parte superior de la primera columna, las fracciones intermedias se recogen de las columnas siguientes y los residuos pesados ​​se descargan del hervidor final. Este enfoque por etapas permite separar con precisión mezclas complejas en múltiples fracciones de alta pureza en una única operación continua.

P3: ¿Qué tipos de componentes internos de columna se utilizan en esta unidad de alto vacío?

R: Las columnas están equipadas con empaques estructurados o bandejas de alta eficiencia. A medida que el vapor asciende a través de estos componentes internos, sufre repetidas condensaciones y revaporizaciones, enriqueciendo progresivamente las fracciones objetivo. La elección entre embalaje y bandejas depende de los requisitos de separación específicos y de las propiedades físicas de la materia prima.

P4: ¿Cómo mantiene la unidad gradientes térmicos precisos en las cuatro columnas?

R: Todo el proceso continuo es administrado meticulosamente por el sistema de control integrado de la unidad, que regula con precisión las temperaturas del hervidor, las funciones del condensador y los niveles de vacío en cada columna. Esto garantiza que se mantenga el gradiente térmico óptimo en cada columna simultáneamente, lo que proporciona una eficiencia de separación y una pureza del producto consistentes.

P5: ¿Qué diferencia a esta unidad de un sistema de destilación de dos columnas estándar?

R: Un sistema estándar de dos columnas solo puede dividir una alimentación en un número limitado de cortes. La cascada de cuatro columnas proporciona muchas más etapas de separación, lo que permite el fraccionamiento preciso de mezclas complejas en cuatro o más corrientes de productos distintas. Esto es fundamental cuando la materia prima contiene múltiples componentes valiosos y cada uno de ellos debe recuperarse con alta pureza.
