Unidad de destilación presurizada de gas a baja temperatura

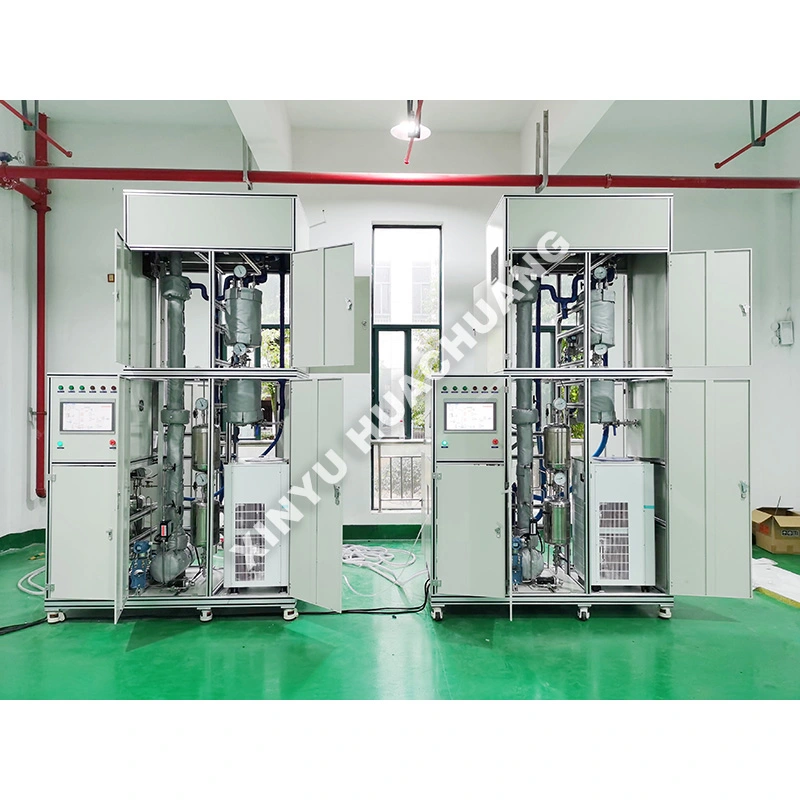

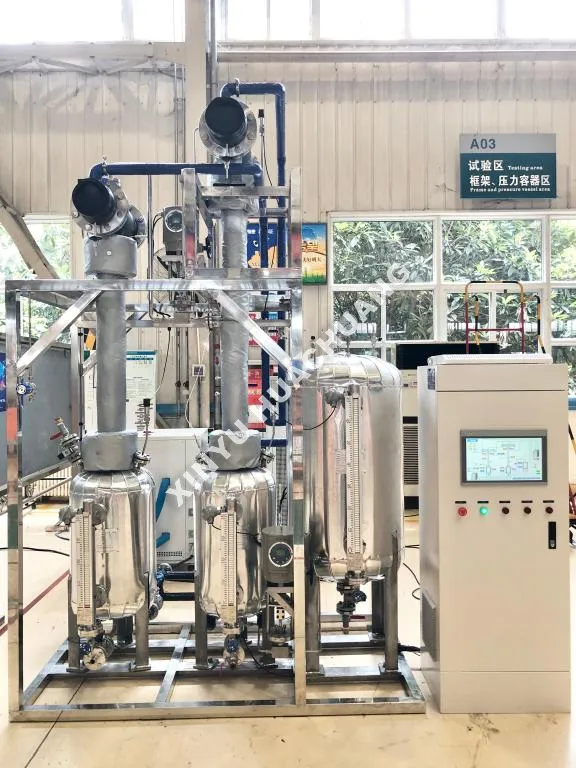

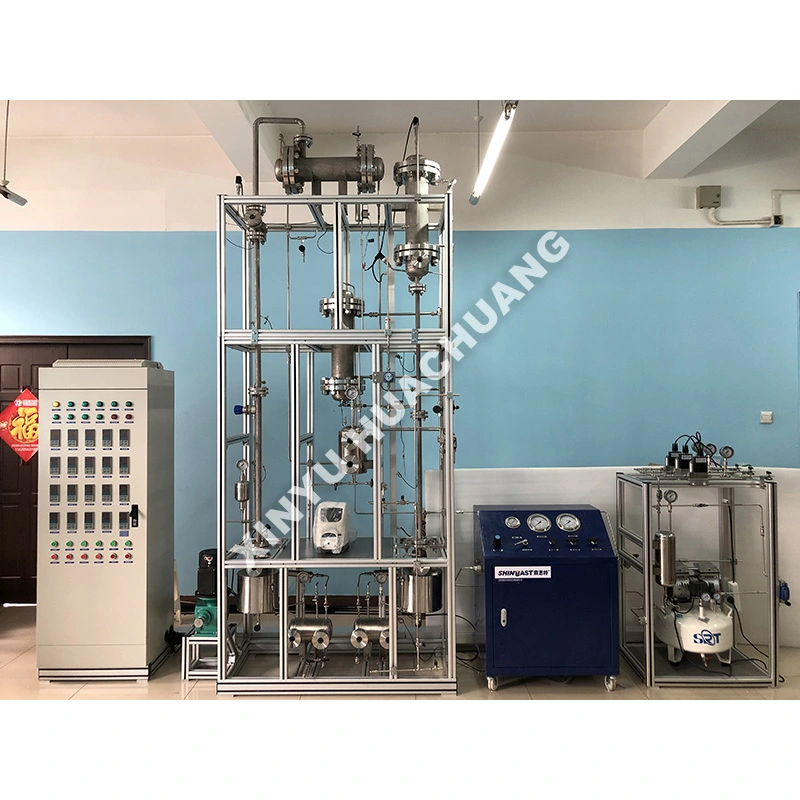

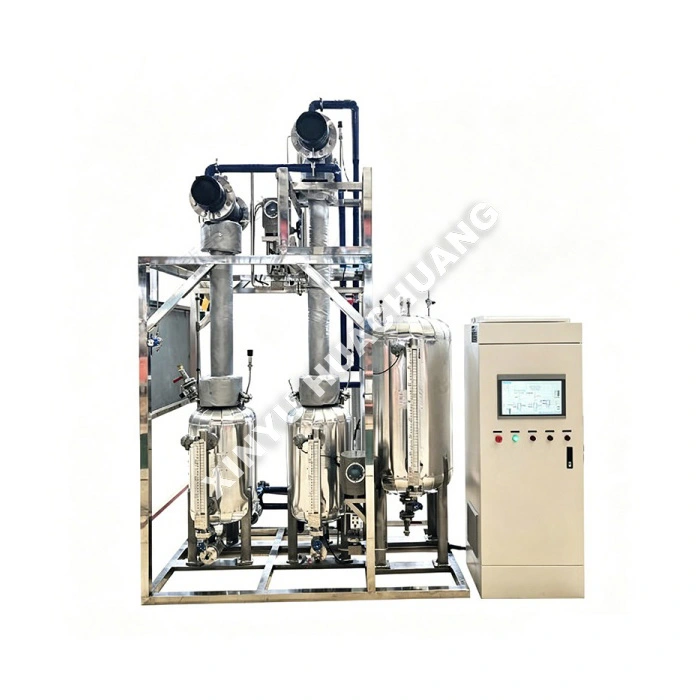

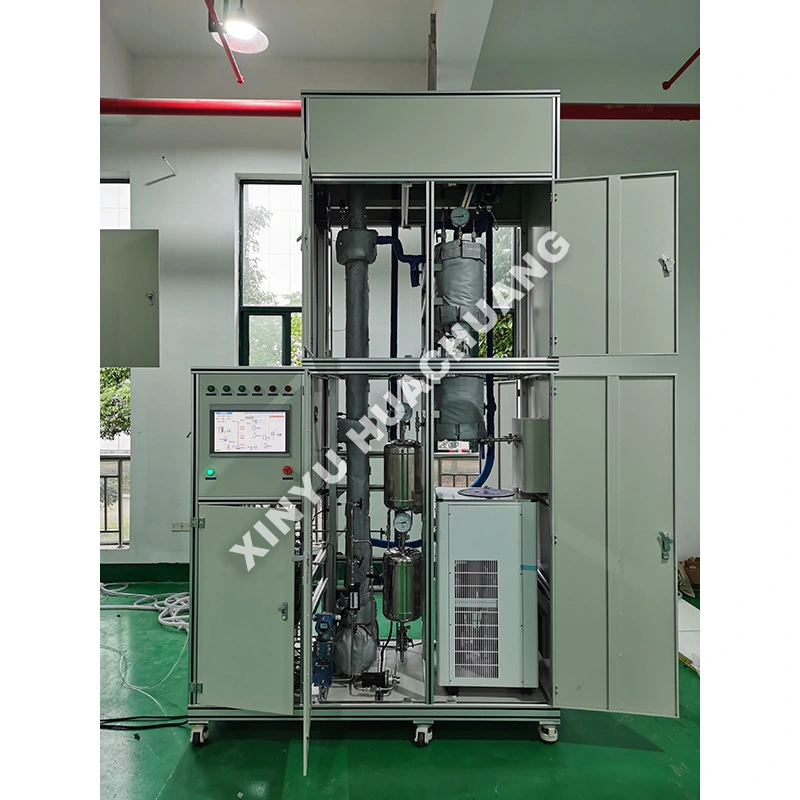

La unidad de destilación presurizada de gas a baja temperatura XINYU HUACHUANG es un sistema de separación avanzado todo en uno diseñado específicamente para la purificación de alta precisión de mezclas de gases complejas. Diseñada para aprovechar las diferencias en los puntos de ebullición y las volatilidades relativas de varios componentes, esta unidad de destilación presurizada de gas a baja temperatura opera en condiciones de baja temperatura y alta presión para lograr una transferencia superior de masa líquido-vapor en múltiples etapas. Todo el sistema está construido sobre un robusto patín de acero inoxidable, que integra la columna de destilación, condensadores, hervidores, unidades de refrigeración, compresores y un sistema de control PLC inteligente. Este diseño compacto y modular garantiza una fácil instalación, una reubicación perfecta y un rendimiento confiable para aplicaciones industriales y de investigación exigentes.

Principio de funcionamiento

La unidad de destilación presurizada de gas a baja temperatura funciona según los principios fundamentales de la destilación fraccionada criogénica. La mezcla de gases de varios componentes se comprime y se preenfría antes de entrar en la columna de destilación. Dentro de la columna, el entorno de baja temperatura y alta presión facilita el contacto continuo vapor-líquido a través de múltiples placas teóricas o capas de empaque. Los componentes con puntos de ebullición más altos se condensan en líquido y fluyen hacia abajo, mientras que los componentes más ligeros con puntos de ebullición más bajos se vaporizan y suben a la superficie. Esta transferencia de masa precisa de varias etapas separa eficazmente el gas objetivo de las impurezas. El ciclo de refrigeración integrado proporciona la capacidad de enfriamiento necesaria, mientras que el hervidor suministra el calor necesario para la vaporización, todo coordinado a la perfección por el sistema de control PLC.

¿Cuáles son las ventajas distintivas?

● Diseño modular montado sobre patines: todos los componentes principales están integrados en una base de acero inoxidable, lo que da como resultado un espacio muy compacto, una instalación in situ simplificada y flexibilidad para la reubicación general.

● Separación de alta precisión: opera en condiciones optimizadas de baja temperatura y alta presión para maximizar la volatilidad relativa, lo que garantiza una recuperación de alta pureza de los gases objetivo.

● Automatización PLC inteligente: cuenta con un sistema de control totalmente automatizado que regula con precisión la temperatura, la presión y los caudales, lo que reduce significativamente la intervención manual y garantiza un funcionamiento estable a largo plazo.

● Construcción robusta: Fabricado con acero inoxidable de primera calidad para resistir la corrosión y soportar temperaturas criogénicas, garantizando la longevidad del equipo y la pureza del producto.

● Solución llave en mano: integra compresores, refrigeración, intercambiadores de calor y válvulas en una sola unidad, lo que elimina la necesidad de tuberías complejas en el sitio y reduce los plazos de entrega del proyecto.

Especificaciones técnicas

¿Dónde se aplica?

● Gases electrónicos especiales: Purificación de alta pureza de gases de grado electrónico para la fabricación de semiconductores.

● Recuperación y regeneración de refrigerantes: Separación y reciclaje eficientes de refrigerantes mixtos para el cumplimiento medioambiental.

● Separación de hidrocarburos ligeros: fraccionamiento preciso de hidrocarburos C2-C4 en procesamiento petroquímico.

● Recuperación de recursos de gases residuales industriales: valorización de flujos de escape industriales mediante la extracción de componentes químicos valiosos.

Precauciones de uso

● Purga previa al inicio: realice siempre una purga completa de nitrógeno antes de introducir el gas de alimentación para eliminar el oxígeno y la humedad, evitando obstrucciones de hielo o riesgos de seguridad.

● Equilibrio térmico: deje que el sistema de refrigeración alcance la línea base de baja temperatura objetivo antes de introducir el gas de alimentación para evitar un choque térmico en el interior de la columna.

● Monitoreo de presión: Monitoree continuamente las secciones de alta presión y asegúrese de que las válvulas de alivio de seguridad estén calibradas y sin obstrucciones.

● Calidad del gas de alimentación: Asegúrese de que el gas de alimentación esté prefiltrado para eliminar partículas y gotas de líquido que podrían ensuciar el empaque o las bandejas de destilación.

Guía de mantenimiento

● Diariamente: Inspeccione la interfaz del PLC para detectar alarmas anormales, revise las mirillas para ver los niveles de líquido adecuados y verifique que no haya fugas visibles de gas o refrigerante.

● Semanal/Mensual: Compruebe el nivel de aceite lubricante y el estado del compresor de circulación. Inspeccione los serpentines del condensador de la unidad de refrigeración para detectar acumulación de polvo y límpielos si es necesario.

● Trimestralmente: calibre los transmisores críticos de presión y temperatura para garantizar que el PLC reciba datos precisos. Inspeccione las válvulas de alivio de seguridad y realice una prueba de actuación manual.

● Anualmente: Programe una parada completa para inspeccionar el estado interno de la columna de destilación, limpiar las superficies de intercambio de calor del hervidor y del condensador y verificar la integridad de todas las válvulas y juntas criogénicas.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Cómo logra la unidad de destilación presurizada de gas a baja temperatura la separación de gases al nivel fundamental?

R: La unidad funciona con destilación fraccionada criogénica. La mezcla de gases multicomponente primero se comprime y preenfría, luego ingresa a la columna de destilación donde un ambiente de baja temperatura y alta presión permite el contacto continuo vapor-líquido. Los componentes con puntos de ebullición más altos se condensan en líquido y fluyen hacia abajo, mientras que los componentes más ligeros se vaporizan y suben a la superficie, logrando una separación precisa mediante la transferencia de masa de varias etapas.

P2: ¿Por qué se comprime y preenfría la mezcla de gases antes de ingresar a la columna de destilación?

R: La compresión aumenta la presión del gas, lo que cambia el equilibrio vapor-líquido y aumenta la temperatura de licuefacción de cada componente. Luego, el preenfriamiento acerca la mezcla a su punto de rocío antes de que ingrese a la columna. En conjunto, estos pasos reducen la carga de refrigeración dentro de la columna y mejoran la eficiencia general de la separación.

P3: ¿Qué papel juega el ciclo de refrigeración integrado en el proceso de destilación?

R: El ciclo de refrigeración integrado proporciona la capacidad de enfriamiento necesaria para mantener el ambiente de baja temperatura dentro de la columna. Sin este enfriamiento continuo, el líquido condensado se volvería a vaporizar y el proceso de transferencia de masa se estropearía. El ciclo de refrigeración funciona en conjunto con el hervidor para mantener el gradiente térmico preciso requerido para una separación efectiva.

P4: ¿Cómo contribuye el hervidor al proceso de separación?

R: El hervidor suministra el calor necesario para la vaporización en el fondo de la columna de destilación. Al revaporizar parcialmente el líquido que fluye hacia abajo, se genera una corriente de vapor ascendente que impulsa la transferencia de masa en contracorriente a través de las placas teóricas o capas de empaque. Este continuo intercambio vapor-líquido es lo que enriquece progresivamente cada componente en su respectiva zona.
