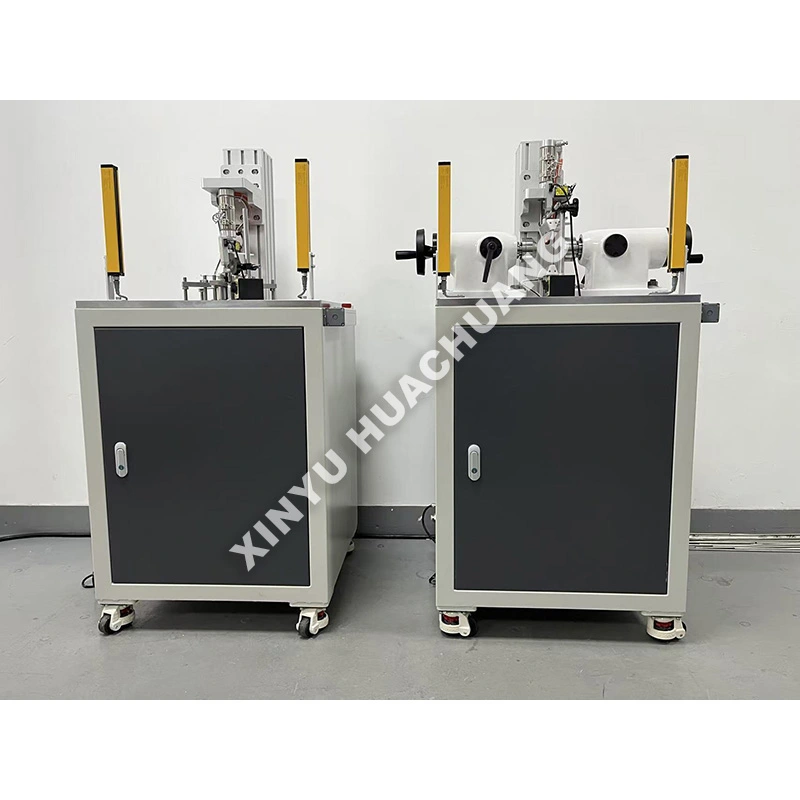

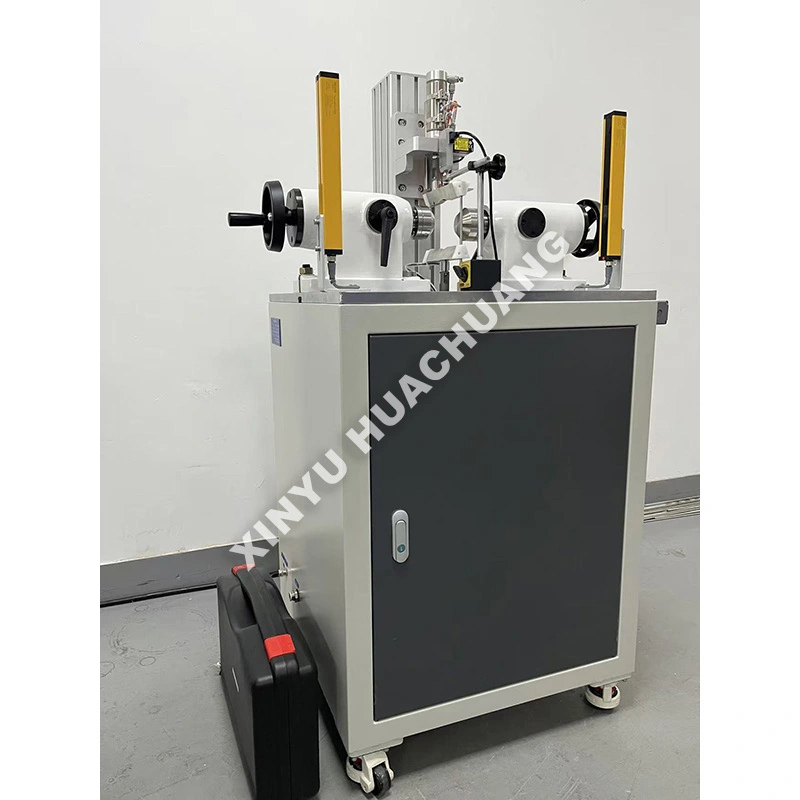

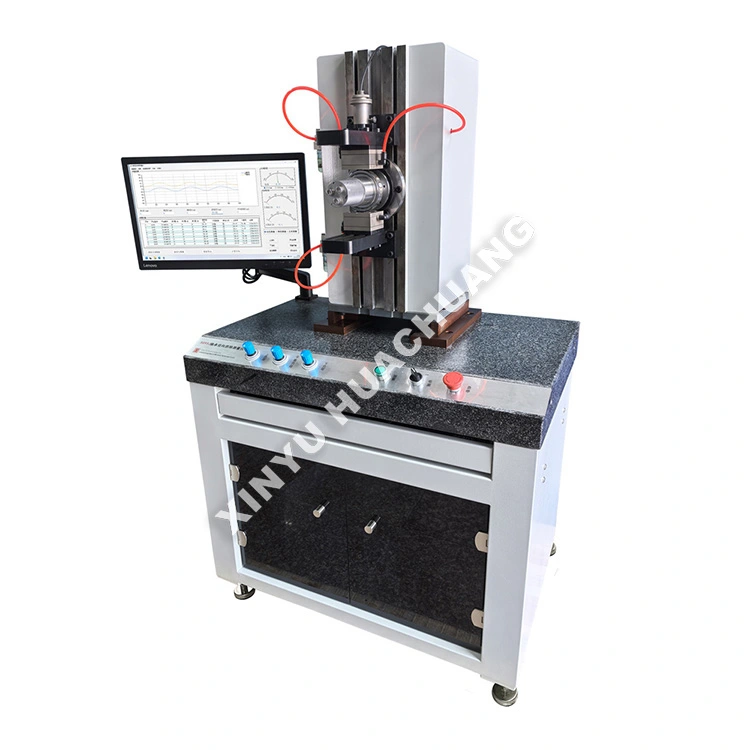

Instrumento de medición del juego radial del rodamiento

El instrumento de medición del juego radial de rodamientos XINYU HUACHUANG es un aparato de prueba semiautomático de alta precisión diseñado específicamente para evaluar el juego radial interno de rodamientos. Diseñado para cumplir con estrictos estándares internacionales, este instrumento de medición del juego radial de rodamientos aplica con precisión cargas de medición estandarizadas para capturar microdesplazamientos. Equipado con automatización PLC inteligente y sensores de alta sensibilidad, garantiza un funcionamiento seguro y confiable al tiempo que proporciona datos altamente reproducibles para I+D, control de calidad y certificación de fabricación.

Principio de funcionamiento

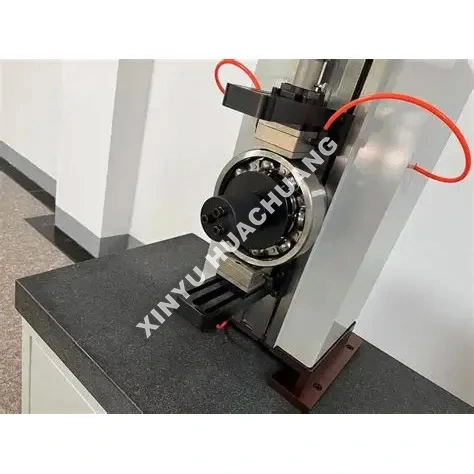

El instrumento de medición del juego radial de rodamientos funciona según un principio de medición dinámico y sin carga. El aro interior del rodamiento se fija y gira mediante un motor síncrono, mientras que se aplica una carga de medición precisa al aro exterior. Los sensores de desplazamiento de alta sensibilidad capturan el movimiento radial de los elementos rodantes a medida que pasan por la zona de carga. El sistema utiliza algoritmos diferenciales para eliminar automáticamente los errores geométricos y calcula el juego radial real sin requerir compensación de deformación.

¿Cuáles son las ventajas distintivas?

● Medición de alta precisión: cuenta con sensores inductivos de primera calidad con una repetibilidad estática de <1,5 μm y una repetibilidad dinámica de <2,5 μm.

● Carga automatizada: la carga neumática o motorizada garantiza fuerzas de medición uniformes y estandarizadas, eliminando errores de operación manual.

● Procesamiento inteligente de datos: calcula automáticamente el espacio libre promedio, identifica atascos de rotación y genera informes estadísticos SPC/CPK.

● Construcción robusta y segura: Construido con un marco mecánico rígido y cuenta con calibración automática frente a piezas de referencia estándar para mantener la precisión a largo plazo.

● Compatibilidad versátil: la fijación modular permite cambios rápidos para probar varios tipos de rodamientos, desde rodamientos rígidos de bolas hasta rodamientos de rodillos cónicos.

Especificaciones técnicas

¿Dónde es aplicable?

● Fabricación de rodamientos: inspección de calidad 100 % en línea o fuera de línea para rodamientos rígidos de bolas, de rodillos cilíndricos y de rodillos cónicos.

● Automoción y aeroespacial: control de calidad entrante (IQC) y verificación de ensamblaje para cubos de ruedas, cajas de cambios y motores de turbina.

● Maquinaria de precisión: coincidencia de holgura y selección de emparejamiento para robótica y husillos de máquinas herramienta de alta precisión.

● Mantenimiento y MRO: Evaluación de la condición y holgura de los rodamientos durante las revisiones de los equipos.

Precauciones de uso

● Preparación de la muestra: Limpie siempre el rodamiento a fondo para eliminar los preventivos de óxido o la grasa que podrían afectar la micromedición.

● Equilibrio térmico: permita que tanto el instrumento como el rodamiento se aclimaten a la temperatura ambiente (20 ± 5 ℃) antes de realizar la prueba.

● Alineación adecuada: Asegúrese de que el rodamiento esté asentado perfectamente plano en el dispositivo para evitar lecturas falsas causadas por la inclinación del anillo exterior.

● Calibración: ejecute la rutina de calibración automática utilizando rodamientos de referencia estándar al comienzo de cada turno.

Guía de mantenimiento

● Diariamente: limpie los accesorios de medición y el lápiz del sensor con un paño limpio y sin pelusa. Verifique la presión del aire neumático (si corresponde) y drene la humedad del filtro.

● Semanal/Mensual: inspeccione el eje giratorio y las palancas de carga para verificar que funcionen sin problemas. Aplique una gota de aceite ligero para máquinas a los puntos de pivote mecánico como se recomienda.

● Trimestralmente: realice una calibración completa del sistema utilizando bloques de autorización estándar certificados para verificar la linealidad y la precisión de la amplificación.

● Control ambiental: mantenga el instrumento alejado de maquinaria con vibraciones pesadas, campos magnéticos fuertes y luz solar directa para mantener la estabilidad de la medición.

Detalles de protección post-compra

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Qué es el juego radial y por qué es importante para el rendimiento de los rodamientos?

R: El juego radial es la distancia total que el aro interior del rodamiento puede moverse radialmente en relación con el aro exterior cuando no se aplica ninguna carga externa. El juego radial correcto es fundamental porque un juego muy pequeño causa fricción excesiva, sobrecalentamiento y fallas prematuras, mientras que un juego excesivo genera vibración, ruido y una capacidad de carga reducida.

P2: ¿Cómo funciona el principio de medición dinámica sin carga?

R: El instrumento fija el aro interior del rodamiento y lo gira mediante un motor sincrónico mientras aplica una carga de medición precisa al aro exterior. Los sensores de desplazamiento de alta sensibilidad capturan el movimiento radial de los elementos rodantes a medida que pasan por la zona de carga. Luego, los algoritmos diferenciales eliminan automáticamente los errores geométricos, como la falta de redondez, entregando el verdadero valor de juego radial.

P3: ¿Por qué el instrumento utiliza algoritmos diferenciales en lugar de medición directa?

R: Los rodamientos tienen imperfecciones geométricas inherentes (ligera ovalidad, ondulación de la superficie y variaciones dimensionales en los elementos rodantes) que pueden distorsionar mediciones puntuales simples. El algoritmo diferencial captura múltiples puntos de datos alrededor de la rotación completa y separa matemáticamente estos errores geométricos del espacio real, asegurando la precisión de la medición sin requerir compensación de deformación.

P4: ¿Qué tipos y tamaños de rodamientos puede medir este instrumento?

R: El instrumento admite rodamientos rígidos de bolas, rodamientos de contacto angular, rodamientos de rodillos cilíndricos y rodamientos de rodillos cónicos en una amplia gama de tamaños. Los adaptadores y accesorios se pueden configurar para que coincidan con diámetros interiores y diámetros exteriores de rodamientos específicos, lo que los hace adecuados tanto para controles de calidad en la línea de producción como para inspecciones de laboratorio.

P5: ¿Cómo apoya este instrumento el control de calidad de los rodamientos en la fabricación?

R: Al proporcionar mediciones de juego radial rápidas, precisas y repetibles, el instrumento permite una inspección del 100 % de los lotes de producción o muestreo estadístico según las normas ISO 5753 y ABMA. Esto garantiza que cada rodamiento enviado cumpla con el grupo de holgura especificado, lo que reduce los reclamos de garantía y las fallas en el campo causadas por una holgura inadecuada.
