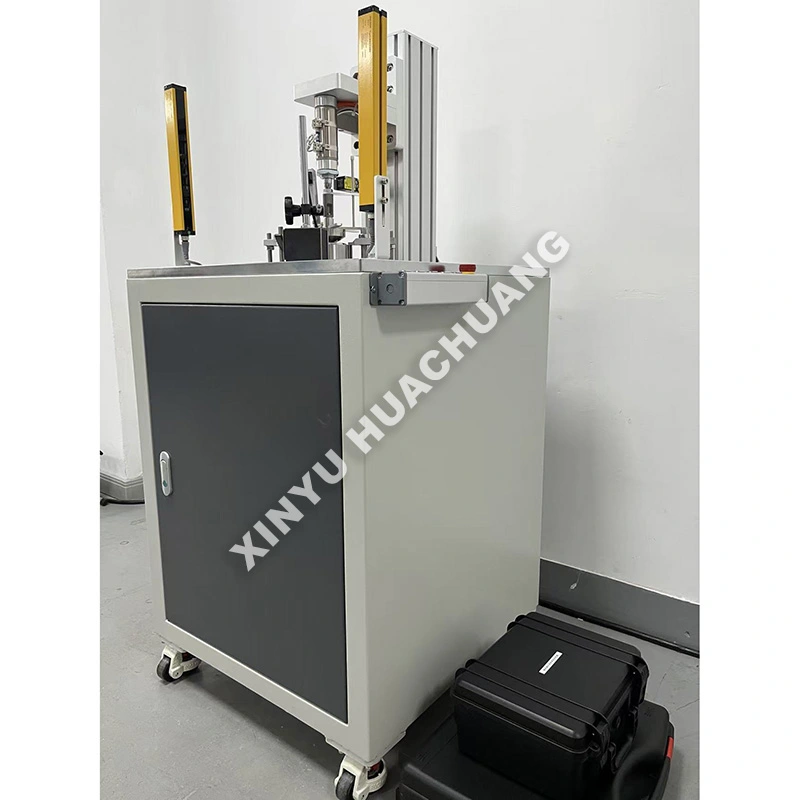

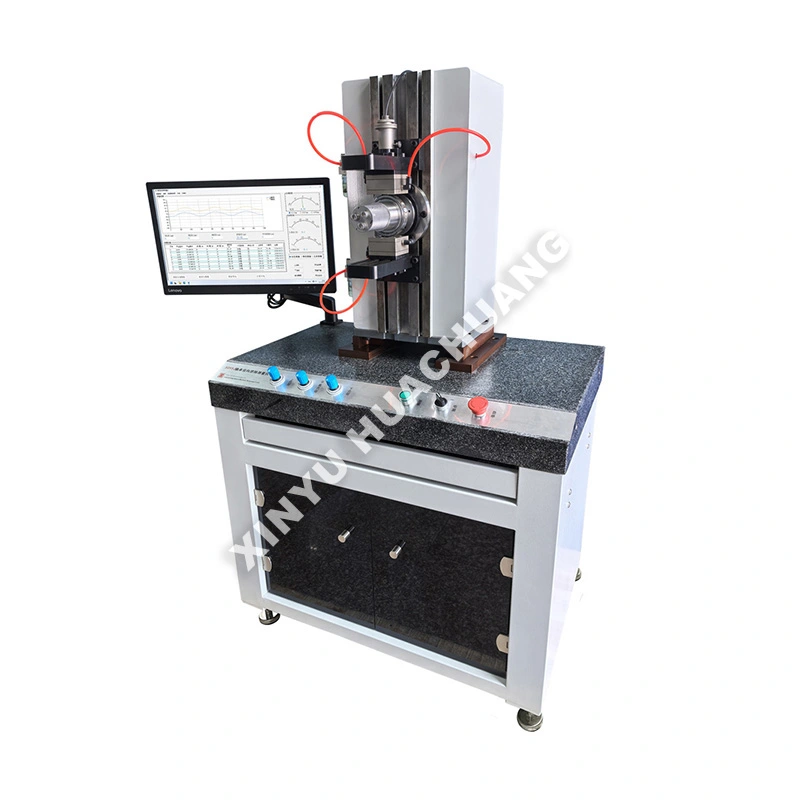

Instrumento de medición del juego axial para rodamientos

El instrumento de medición del juego axial para rodamientos XINYU HUACHUANG es un aparato de prueba semiautomático de alta precisión diseñado específicamente para evaluar el juego axial interno de los rodamientos. Diseñado para cumplir con estrictos estándares internacionales, este instrumento de medición del juego axial para rodamientos aplica con precisión cargas de medición axial estandarizadas para capturar microdesplazamientos. Equipado con automatización PLC inteligente y sensores de alta sensibilidad, garantiza un funcionamiento seguro y confiable al tiempo que proporciona datos altamente reproducibles para I+D, control de calidad y certificación de fabricación.

Principio de funcionamiento

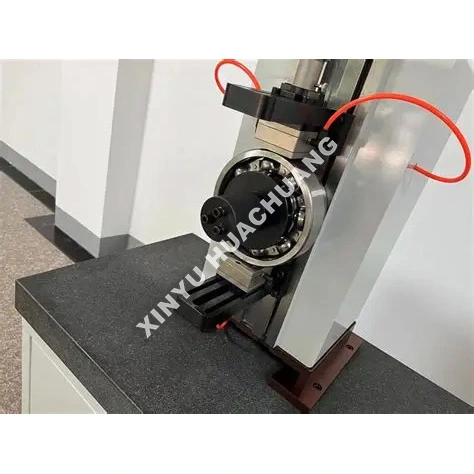

El instrumento de medición del juego axial para rodamientos funciona según un principio de medición dinámico sin carga. El aro exterior del rodamiento se fija y sujeta de forma segura, mientras que se aplica una carga de medición axial precisa al aro interior. Los sensores de desplazamiento de alta sensibilidad capturan el movimiento axial de los elementos rodantes a medida que pasan por la zona de carga. El sistema utiliza algoritmos diferenciales para eliminar automáticamente los errores geométricos y calcula el juego axial real sin requerir compensación de deformación.

¿Cuáles son las ventajas distintivas?

● Medición de alta precisión: cuenta con sensores inductivos de primera calidad con una repetibilidad estática de <1,5 μm y una repetibilidad dinámica de <2,5 μm.

● Carga automatizada: la carga neumática o motorizada garantiza fuerzas de medición uniformes y estandarizadas, eliminando errores de operación manual.

● Procesamiento inteligente de datos: calcula automáticamente el espacio libre promedio, identifica atascos de rotación y genera informes estadísticos SPC/CPK.

● Construcción robusta y segura: Construido con un marco mecánico rígido y cuenta con calibración automática frente a piezas de referencia estándar para mantener la precisión a largo plazo.

● Compatibilidad versátil: la fijación modular permite cambios rápidos para probar varios tipos de rodamientos, desde rodamientos rígidos de bolas hasta rodamientos de rodillos cónicos.

Especificaciones técnicas

¿Dónde se puede utilizar?

● Fabricación de rodamientos: inspección de calidad 100 % en línea o fuera de línea para rodamientos rígidos de bolas, de rodillos cilíndricos y de rodillos cónicos.

● Automoción y aeroespacial: control de calidad entrante (IQC) y verificación de ensamblaje para cubos de ruedas, cajas de cambios y motores de turbina.

● Maquinaria de precisión: coincidencia de holgura y selección de emparejamiento para robótica y husillos de máquinas herramienta de alta precisión.

● Mantenimiento y MRO: Evaluación de la condición y holgura de los rodamientos durante las revisiones de los equipos.

Precauciones de uso

● Preparación de la muestra: Limpie siempre el rodamiento a fondo para eliminar los preventivos de óxido o la grasa que podrían afectar la micromedición.

● Equilibrio térmico: permita que tanto el instrumento como el rodamiento se aclimaten a la temperatura ambiente (20 ± 5 ℃) antes de realizar la prueba.

● Alineación adecuada: Asegúrese de que el rodamiento esté asentado perfectamente plano en el dispositivo para evitar lecturas falsas causadas por la inclinación del anillo exterior.

● Calibración: ejecute la rutina de calibración automática utilizando rodamientos de referencia estándar al comienzo de cada turno.

Guía de mantenimiento

● Diariamente: limpie los accesorios de medición y el lápiz del sensor con un paño limpio y sin pelusa. Verifique la presión del aire neumático (si corresponde) y drene la humedad del filtro.

● Semanal/Mensual: inspeccione el eje giratorio y las palancas de carga para verificar que funcionen sin problemas. Aplique una gota de aceite ligero para máquinas a los puntos de pivote mecánico como se recomienda.

● Trimestralmente: realice una calibración completa del sistema utilizando bloques de autorización estándar certificados para verificar la linealidad y la precisión de la amplificación.

● Control ambiental: mantenga el instrumento alejado de maquinaria con vibraciones pesadas, campos magnéticos fuertes y luz solar directa para mantener la estabilidad de la medición.

Soporte que te mantiene seguro

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Qué es el juego axial y en qué se diferencia del juego radial?

R: El juego axial es la distancia total que el aro interior del rodamiento puede moverse axialmente (a lo largo del eje del eje) en relación con el aro exterior cuando no se aplica ninguna carga externa. Mientras que el juego radial mide el movimiento perpendicular al eje, el juego axial mide el movimiento paralelo al eje. Ambas holguras afectan el rendimiento del rodamiento, pero la holgura axial es particularmente crítica para aplicaciones con carga de empuje, como cajas de engranajes y bombas verticales.

P2: ¿Cómo garantiza la precisión el principio de medición dinámica del instrumento?

R: El aro exterior se fija y sujeta de forma segura mientras se aplica una carga de medición axial precisa al aro interior. Los sensores de desplazamiento de alta sensibilidad capturan el movimiento axial de los elementos rodantes a medida que pasan por la zona de carga. El sistema utiliza algoritmos diferenciales para eliminar automáticamente errores geométricos, como el descentramiento de la cara y la oscilación de la jaula, calculando el juego axial real sin requerir compensación de deformación.

P3: ¿Por qué el juego axial es especialmente importante para los rodamientos de contacto angular y de rodillos cónicos?

R: Los rodamientos de rodillos cónicos y de contacto angular están diseñados para soportar cargas radiales y axiales combinadas. Su juego axial determina directamente el ángulo de contacto entre los elementos rodantes y las pistas de rodadura, lo que a su vez controla la distribución de carga, la rigidez y la generación de calor. Un juego axial incorrecto en estos tipos de rodamientos provoca un reparto desigual de la carga, desconchado prematuro y fallos catastróficos.

P4: ¿Se puede utilizar este instrumento junto con el instrumento de medición del juego radial para una inspección completa de los rodamientos?

R: Sí. Juntos, los instrumentos de juego radial y axial proporcionan un perfil de juego completo del rodamiento. Muchas especificaciones de rodamientos requieren que se verifiquen ambos valores. El uso de ambos instrumentos en secuencia en el mismo rodamiento brinda una imagen completa de la geometría interna y confirma que el rodamiento cumple con todos los requisitos de espacio libre.

P5: ¿Cómo respalda el instrumento la inspección entrante y el análisis de fallas?

R: Para la inspección entrante, el instrumento verifica que los rodamientos nuevos cumplan con el grupo de juego axial especificado antes de la instalación, lo que evita costosos retrabajos de ensamblaje. Para el análisis de fallas, medir el juego axial de rodamientos devueltos o que fallaron en campo ayuda a determinar si el juego inadecuado fue un factor contribuyente, lo que respalda la investigación de la causa raíz y las acciones correctivas.
