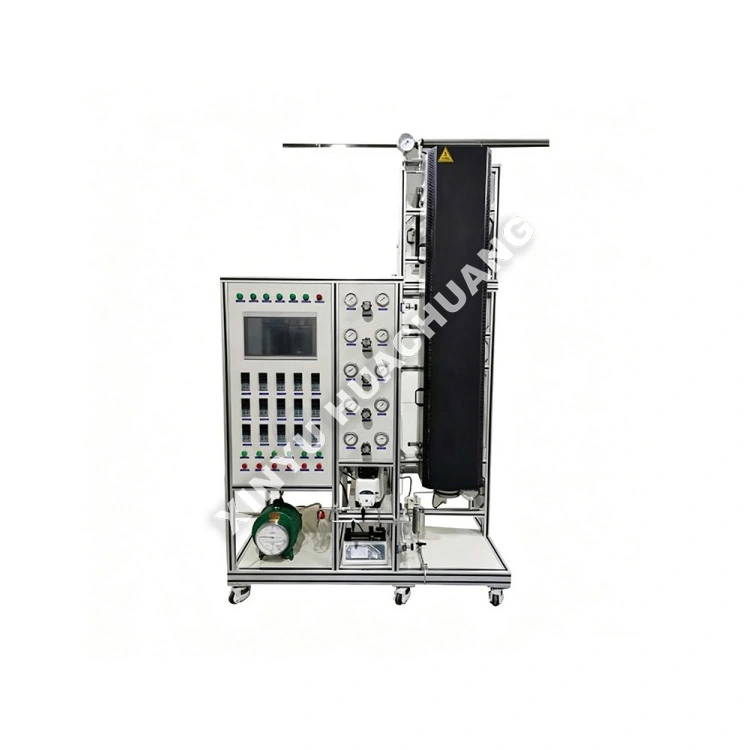

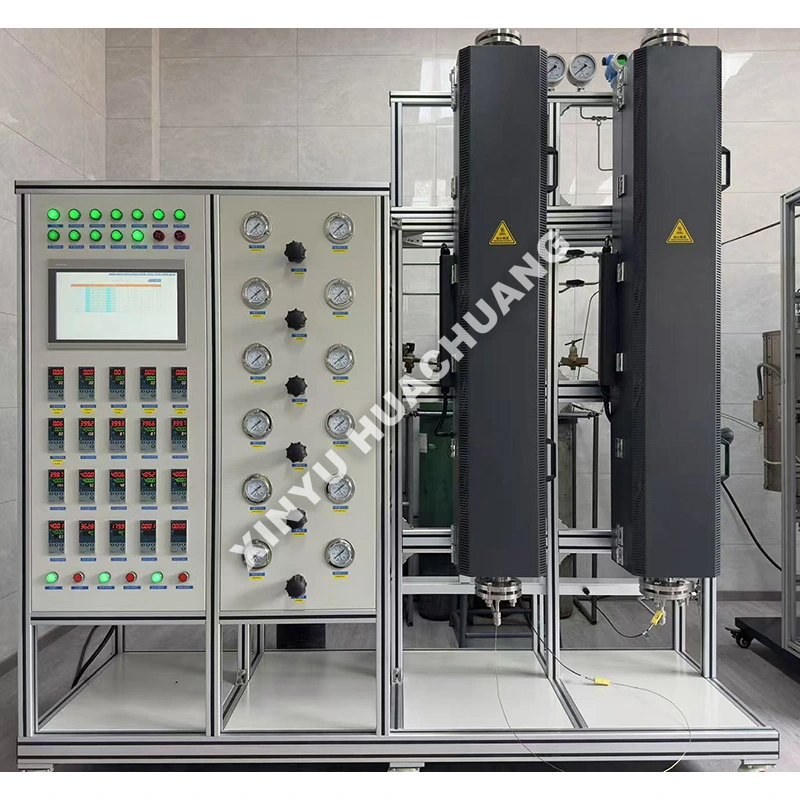

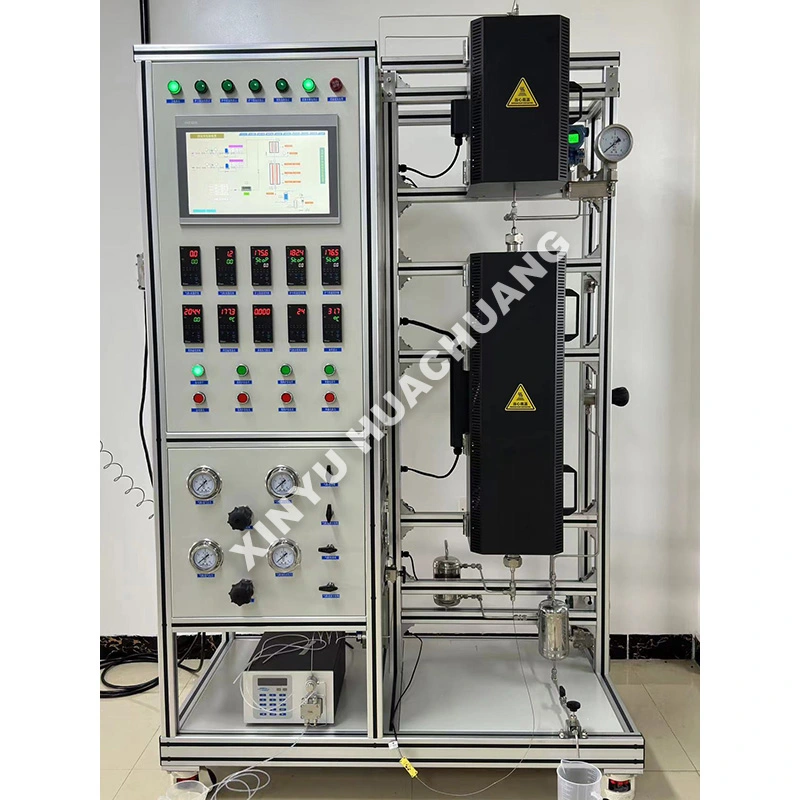

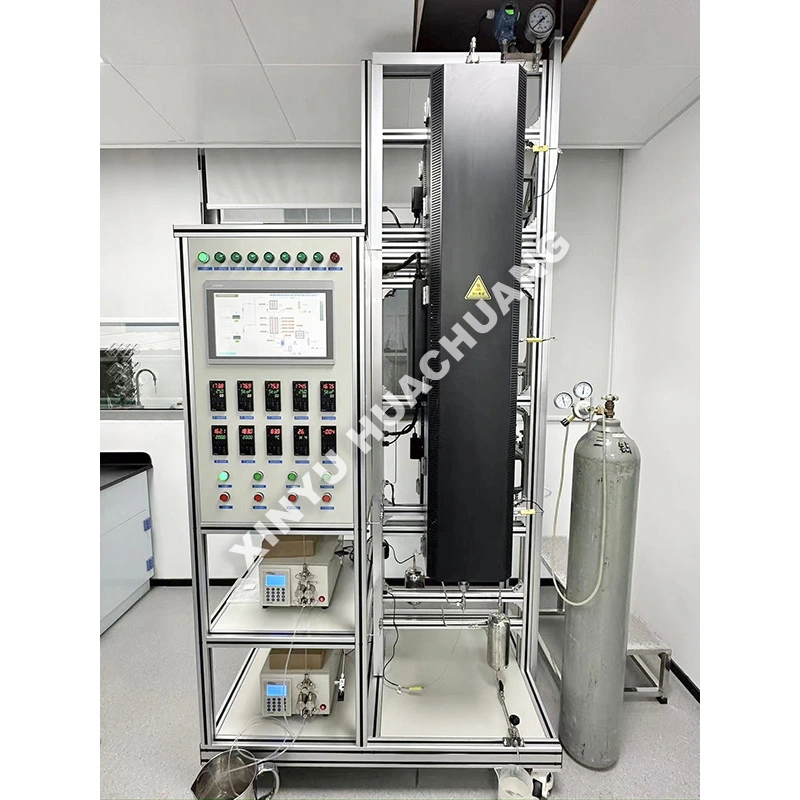

Unidad Piloto de Evaluación de Reacción del SNCR

La unidad piloto de evaluación de reacción SNCR de XINYU HUACHUANG es un sistema de prueba avanzado y altamente automatizado diseñado específicamente para evaluar y optimizar procesos de reducción selectiva no catalítica. Diseñada para simular entornos de gases de combustión industriales del mundo real, esta unidad controla con precisión la ventana de temperatura crítica, las tasas de inyección de reactivos y la dinámica del flujo de gas. Equipada con automatización PLC inteligente y enclavamientos de seguridad avanzados, la unidad piloto de evaluación de reacción SNCR garantiza un funcionamiento seguro y continuo al tiempo que proporciona datos altamente reproducibles para la eficiencia de conversión de NOx y el análisis de deslizamiento de amoníaco. Es la plataforma ideal para optimizar las estrategias de control de emisiones y minimizar el consumo de reactivos en los sectores de generación de energía y calefacción industrial.

Principio de funcionamiento

La unidad funciona simulando la reducción no catalítica de óxidos de nitrógeno (NOx) dentro de una zona específica de alta temperatura. Los gases de combustión simulados que contienen NOx y oxígeno se generan y precalientan a la ventana de temperatura ideal de 850 ℃ a 1100 ℃. Una bomba dosificadora de precisión inyecta un agente reductor (amoniaco o solución de urea) directamente en esta zona de reacción de alta temperatura. El reactivo se descompone térmicamente rápidamente en Nh2, que luego reacciona con el NOx para formar nitrógeno (N2) y agua (H2O) inofensivos. Todo el proceso es administrado meticulosamente por la Unidad Piloto de Evaluación de Reacción SNCR para mantener el perfil de temperatura exacto y la relación reactivo-NOx, mientras que un sistema de análisis de gas en línea monitorea continuamente la composición del gas de entrada y salida para calcular la eficiencia de NOx y las tasas de deslizamiento de amoníaco en tiempo real.

¿Cuáles son las ventajas distintivas?

● Control preciso de la ventana de temperatura: el calentamiento PID multizona avanzado garantiza que el reactor mantenga la ventana crítica de 850 ℃ a 1100 ℃ con una precisión de ±1 ℃, que es el factor más vital para la eficiencia del SNCR.

● Medición precisa de reactivos: los sistemas de inyección de líquidos de alta precisión garantizan un control exacto de la relación estequiométrica de amoníaco/urea a NOx, lo que evita el desperdicio excesivo de reactivos y el deslizamiento de amoníaco.

● Automatización PLC inteligente: el sistema de control centralizado permite el funcionamiento sin supervisión a largo plazo, el registro de datos automatizado, la generación de curvas históricas y la supervisión del rendimiento en tiempo real.

● Evaluación de rendimiento integral: capaz de probar métricas críticas, incluida la eficiencia de conversión de NOx, el deslizamiento de amoníaco y el impacto de los diferentes tiempos de residencia del gas.

● Diseño robusto y seguro: construido con materiales resistentes a la corrosión y a altas temperaturas y bloqueos de seguridad de varios niveles (protección contra sobretemperatura, sobrepresión y fugas de gas) para garantizar un funcionamiento seguro durante las pruebas de alta temperatura.

Especificaciones técnicas

¿Dónde se aplica?

● Generación de energía: Evaluación del desempeño y optimización de sistemas SNCR para plantas de energía alimentadas con carbón, gas y biomasa.

● Calderas y hornos industriales: pruebas de procesos DeNOx para hornos de cemento, acerías, hornos de vidrio e incineradores de residuos.

● Optimización de reactivos: estudiar los efectos de diferentes agentes reductores (agua con amoníaco, soluciones de urea) y estrategias de inyección en la reducción de NOx.

● I+D medioambiental: investigación cinética fundamental sobre reacciones de reducción no catalíticas y tecnologías de control de emisiones sin catalizadores.

● Pruebas de cumplimiento normativo: verificar que las estrategias de control de emisiones cumplan con estrictas regulaciones ambientales antes de su implementación a gran escala.

Precauciones de uso

● Gestión de la ventana de temperatura: Asegúrese siempre de que el reactor alcance y se estabilice dentro del rango de 850 ℃ a 1100 ℃ antes de inyectar el agente reductor. La inyección por debajo de esta ventana provoca un deslizamiento de amoníaco; La inyección anterior provoca la oxidación del amoníaco en NOx.

● Seguridad y ventilación del gas: NOx y Nh2 son gases tóxicos. Siempre opere la unidad en un área bien ventilada o debajo de una campana extractora y asegúrese de que los detectores de fugas de gas estén funcionales.

● Purga inerte: purgue siempre el reactor con un gas inerte (N2) antes de calentarlo y antes de introducir gases reactivos para evitar oxidaciones no deseadas o mezclas explosivas.

● Prevención de la condensación: Asegúrese de que todas las líneas de muestreo y los tubos de escape aguas abajo estén adecuadamente calentados o aislados para evitar la condensación del agua y la corrosión.

Guía de mantenimiento

● Diariamente: verifique las presiones de los cilindros de gas, verifique los niveles de reactivos líquidos e inspeccione el sistema de tratamiento de gases de escape (por ejemplo, depuradores) para garantizar una descarga segura de las emisiones.

● Semanal/Mensual: limpie o reemplace las boquillas de inyección de líquido para evitar obstrucciones debido a la cristalización de urea. Inspeccione los sellos y tuberías del reactor en busca de signos de degradación o fugas a alta temperatura.

● Trimestralmente: calibre los controladores de flujo másico, las bombas dosificadoras de líquidos y los sensores de temperatura para mantener la precisión de las pruebas. Verifique que las conexiones eléctricas en el gabinete del PLC estén apretadas.

● Después de la operación: purgue siempre el sistema con gas inerte y deje que se enfríe naturalmente con el flujo de gas antes de apagarlo para proteger el interior del reactor.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Qué ventana de temperatura simula la Unidad Piloto de Evaluación de Reacción SNCR?

R: La unidad replica el entorno de reducción no catalítica dentro del margen de temperatura ideal de 850 °C a 1100 °C. Los gases de combustión simulados que contienen NOx y oxígeno se generan y precalientan a este rango antes de la inyección del reactivo.

P2: ¿Qué agentes reductores se pueden inyectar en la zona de reacción?

R: Una bomba dosificadora precisa inyecta amoníaco o solución de urea directamente en la zona de alta temperatura. El reactivo se descompone térmicamente rápidamente en Nh2, que luego reacciona con NOx para formar nitrógeno (N2) y agua (H2O) inofensivos.

P3: ¿Cómo calcula la unidad la eficiencia deNOx en tiempo real?

R: Un sistema de análisis de gas en línea monitorea continuamente la composición del gas de entrada y salida. Con base en estas mediciones, la unidad calcula la eficiencia de eliminación de NOx y las tasas de deslizamiento de amoníaco en tiempo real.

P4: ¿Por qué es importante el seguimiento del deslizamiento de amoníaco en la investigación del SNCR?

R: El amoníaco sin reaccionar que se escapa con los gases de combustión significa desperdicio de reactivo y contaminación secundaria. Al rastrear el deslizamiento de amoníaco mientras controla la relación reactivo-NOx, la unidad le ayuda a encontrar la estrategia de inyección óptima.

P5: ¿Qué parámetros clave controla el sistema durante una ejecución de evaluación?

R: La unidad gestiona meticulosamente el perfil de temperatura exacto y la relación reactivo-NOx durante toda la prueba, lo que garantiza que cada evaluación SNCR sea precisa y reproducible.
