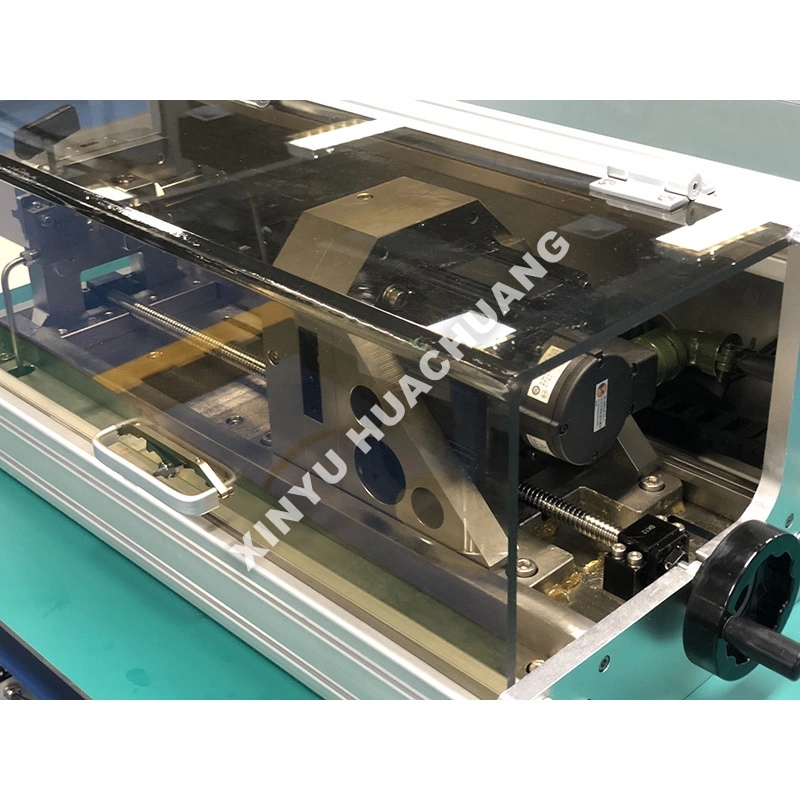

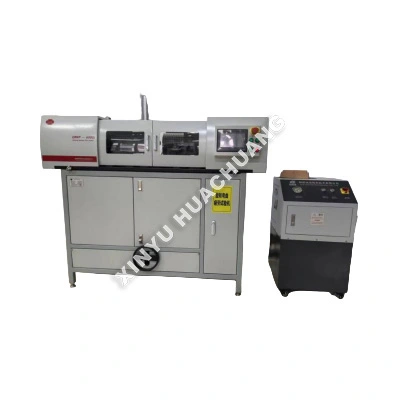

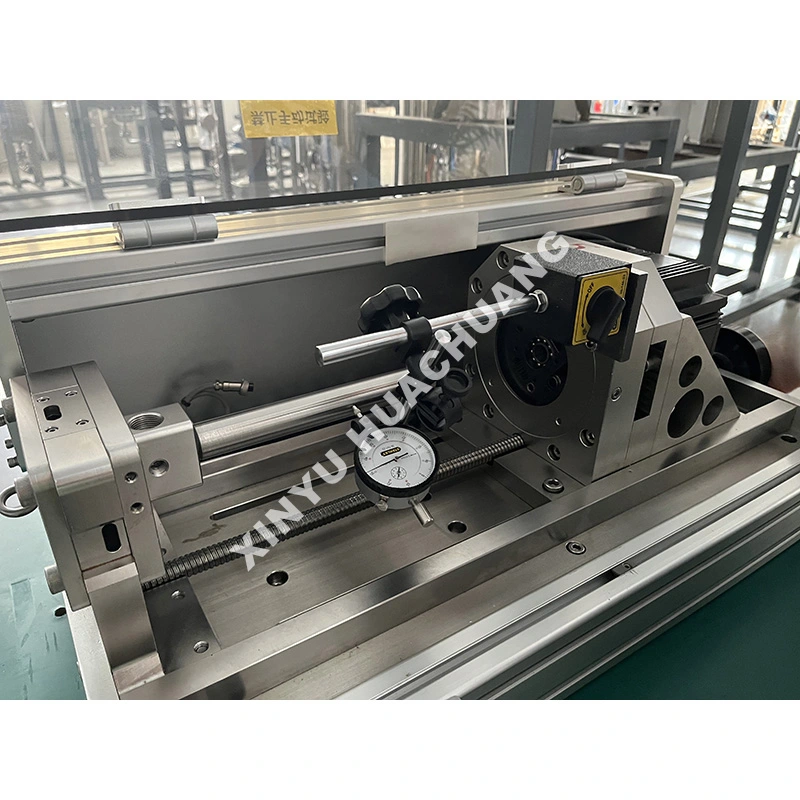

Máquina de prueba de fatiga por flexión de accesorios de tuberías

La máquina de prueba de fatiga por flexión de accesorios de tubería XINYU HUACHUANG es un aparato de prueba de grado industrial altamente especializado diseñado específicamente para evaluar la integridad estructural y la vida útil de la fatiga de los componentes de la tubería bajo cargas de flexión repetidas. Diseñada para simular tensiones dinámicas del mundo real, esta máquina de prueba de fatiga por flexión de componentes de tuberías aplica con precisión momentos de flexión cíclicos para evaluar el inicio y la propagación de grietas. Equipado con automatización inteligente PLC/PC e interbloqueos de seguridad de múltiples niveles, garantiza un funcionamiento seguro y sin supervisión a largo plazo, al tiempo que ofrece datos de curva S-N altamente reproducibles para investigación y desarrollo, control de calidad y certificación industrial.

Principio de funcionamiento

La máquina de prueba de fatiga por flexión de accesorios de tubería funciona sujetando de forma segura una muestra de tubo o accesorio y aplicando un momento de flexión controlado y repetitivo mediante actuadores servohidráulicos o servoeléctricos de alta precisión. La máquina se puede configurar para flexión en un solo plano, flexión rotativa o carga multiaxial compleja para simular tensiones operativas reales de tuberías. A lo largo de la prueba, el sistema monitorea y registra continuamente parámetros como el ángulo de flexión, el momento aplicado, el recuento de ciclos y la deformación. La prueba finaliza automáticamente cuando la muestra se fractura o alcanza un umbral de fuga predefinido, lo que proporciona datos precisos sobre la vida por fatiga.

¿Dónde brilla?

● Carga cíclica de alta precisión: cuenta con servoactuadores y células de carga de primera calidad para garantizar una aplicación precisa y estable de formas de onda de flexión complejas (sinusoidal, triangular, de bloque) con un ruido mínimo.

● Capacidad de prueba de ejes múltiples: Admite pruebas de fatiga por flexión rotatoria, de un solo plano y de doble plano para simular con precisión las tensiones operativas y de instalación de tuberías del mundo real.

● Adquisición inteligente de datos: el software de PC integrado registra automáticamente curvas en tiempo real (momento-ángulo, ciclo-fallo), calcula la vida útil ante la fatiga y genera informes de prueba completos.

● Construcción robusta y segura: Construido con un marco fundido de alta resistencia y enclavamientos de seguridad de varios niveles (protección contra sobrecarga, parada de emergencia, contención de fracturas, detección de fugas) para garantizar la seguridad del operador y la longevidad del equipo.

● Fijaciones personalizables: ofrece una amplia gama de fijaciones de sujeción y conectores de extremo especializados para sujetar de forma segura distintos diámetros de tubería, espesores de pared y geometrías de accesorios.

Especificaciones técnicas

¿Dónde es aplicable?

● Industria del petróleo y el gas: evaluación de la fatiga de tuberías de perforación, revestimientos, tuberías y accesorios de tuberías sometidos a flexión cíclica extrema.

● Petroquímica y generación de energía: pruebas de tubos de intercambiadores de calor, tuberías de calderas y líneas de vapor de alta presión.

● Automotriz y aeroespacial: Evaluación de la durabilidad de los sistemas de escape, líneas de combustible y tubos hidráulicos bajo vibración y flexión.

● Construcción e infraestructura: evaluación de la vida útil a la fatiga de tubos de acero estructural, andamios y componentes de puentes.

● Dispositivos médicos: prueba de la flexibilidad y la resistencia a la fatiga de catéteres, guías y stents.

Precauciones de uso

● Alineación adecuada de la muestra: Asegúrese siempre de que la muestra esté perfectamente alineada en los accesorios para evitar cargas axiales no deseadas o flexiones excéntricas que puedan distorsionar los resultados de fatiga.

● Verificación de la fuerza de sujeción: verifique que la fuerza de sujeción sea suficiente para evitar el deslizamiento de la muestra durante las pruebas de ciclo alto, pero no tan alta como para causar aplastamiento prematuro en los puntos de agarre.

● Configuración de detección de fugas: para componentes de tuberías huecas, conecte siempre el sistema de monitoreo de presión interno y los sensores de detección de fugas antes de comenzar la prueba.

● Aumento de carga gradual: utilice la función de aumento programable del software para aumentar gradualmente la amplitud de flexión hasta el nivel objetivo, evitando la carga de impacto.

Guía de mantenimiento

● Diariamente: inspeccione todos los accesorios de sujeción y agarres en busca de desgaste, grietas o deformaciones. Verifique los niveles de aceite hidráulico (si corresponde) y verifique que todos los bloqueos de seguridad estén funcionando correctamente.

● Semanal/Mensual: lubrique todas las juntas móviles, rieles guía y varillajes del actuador según las especificaciones del fabricante. Limpie el área de prueba e inspeccione las conexiones eléctricas para ver si están flojas.

● Trimestralmente: realice una calibración integral del sistema de células de carga, codificadores de ángulo y transductores de presión utilizando estándares de referencia certificados. Inspeccione las mangueras y accesorios hidráulicos en busca de signos de desgaste o fugas.

● Prueba posterior: siga siempre una secuencia de apagado adecuada después de la fractura de una muestra. Retire con cuidado la muestra rota, limpie los accesorios e inspeccione el actuador en busca de daños causados ​​por la liberación repentina de la carga.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Cómo simula la máquina las tensiones operativas de las tuberías en el mundo real?

R: La máquina sujeta de forma segura una muestra de tubería o accesorio y aplica momentos de flexión repetitivos y controlados mediante actuadores servohidráulicos o servoeléctricos de alta precisión. Se puede configurar para flexión en un solo plano, flexión rotativa o carga multiaxial compleja para replicar las condiciones de tensión reales que experimentan las tuberías en servicio, incluido el asentamiento del suelo, la expansión térmica y la fatiga inducida por vibración.

P2: ¿Qué parámetros monitorea el sistema durante la prueba de fatiga?

R: El sistema registra continuamente datos de ángulo de flexión, momento aplicado, recuento de ciclos y deformación en tiempo real. Este completo conjunto de datos permite a los ingenieros trazar curvas S-N (esfuerzo versus número de ciclos) y determinar la vida de fatiga exacta del componente de la tubería bajo las condiciones de carga especificadas.

P3: ¿Cómo determina la máquina cuándo ha fallado una muestra?

R: La prueba finaliza automáticamente cuando la muestra se fractura o alcanza un umbral de fuga predefinido. Para pruebas de tuberías presurizadas, el sistema monitorea la presión interna y detecta cualquier caída de presión que indique una grieta a través de la pared, asegurando que la medición de la vida por fatiga refleje la falla real en lugar de límites de ciclo arbitrarios.

P4: ¿Puede la máquina probar tanto secciones de tubería recta como accesorios como codos y tes?

R: Sí. El sistema de sujeción y la configuración del actuador son ajustables para adaptarse a secciones de tubería recta, codos, tes, bridas y otros accesorios de tubería. Cada tipo de muestra se puede probar en su modo de flexión más crítico para identificar el punto más débil del sistema de tuberías.

P5: ¿Por qué son esenciales las pruebas de fatiga por flexión para la calificación de tuberías?

R: Los oleoductos de petróleo y gas, procesamiento químico y generación de energía están sujetos a cargas de flexión cíclicas debido al movimiento del suelo, ciclos térmicos y vibración de los equipos. Las pruebas de fatiga por flexión proporcionan los datos del ciclo hasta la falla necesarios para establecer intervalos de inspección, validar los márgenes de diseño y garantizar el cumplimiento de los estándares de integridad de las tuberías, como API 570 y ASME B31.3.
