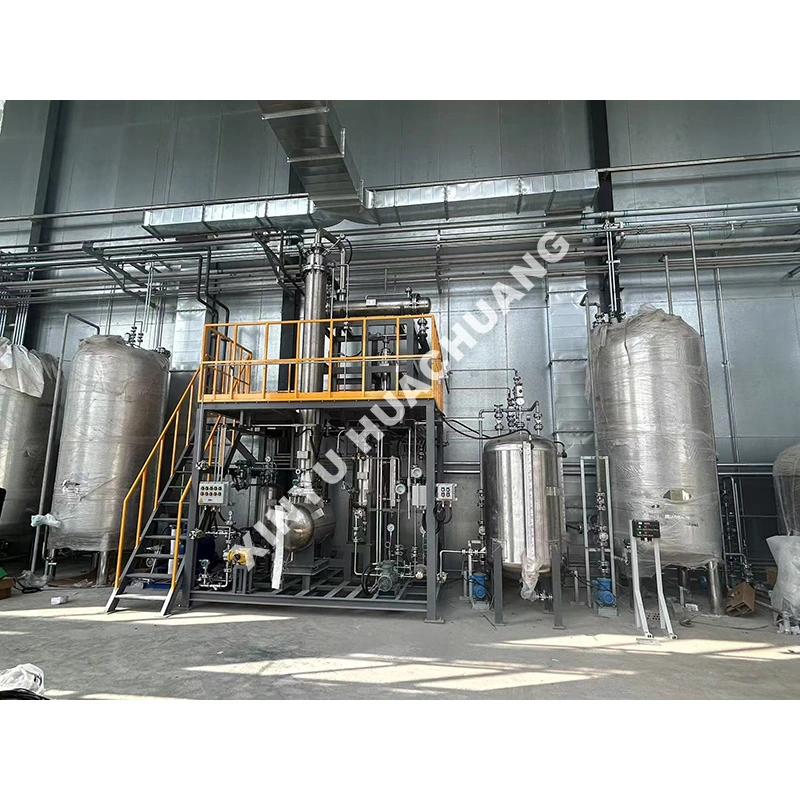

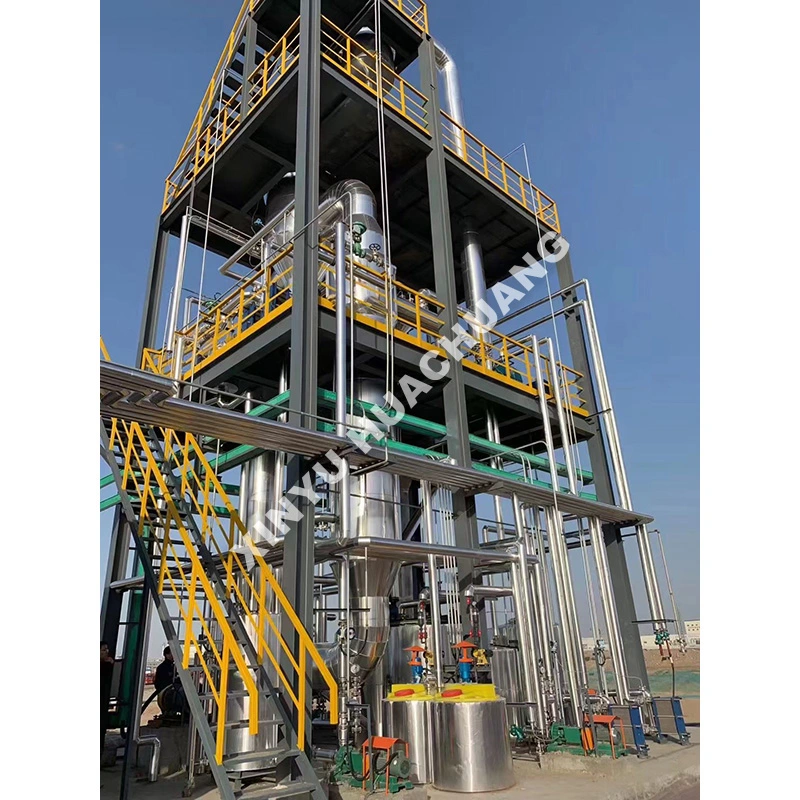

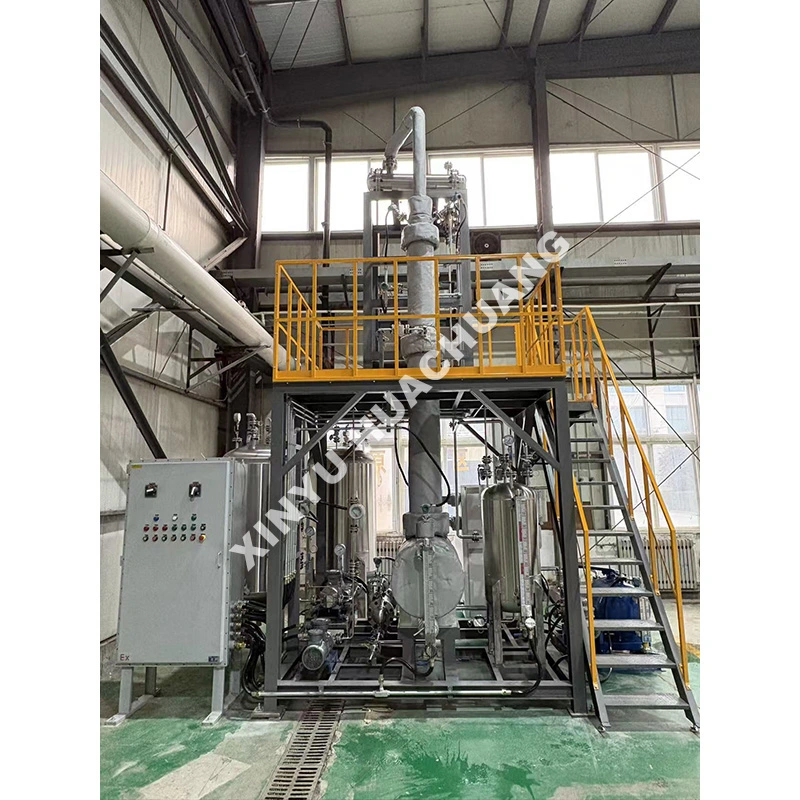

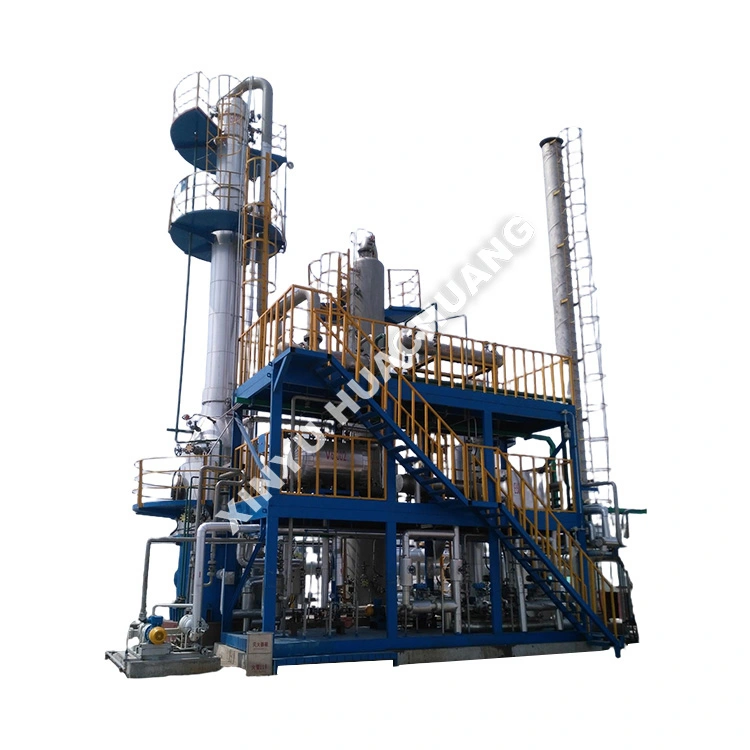

Unidad de destilación de metanol

La Unidad de Destilación de Metanol XINYU HUACHUANG es un sistema de separación continua altamente eficiente diseñado específicamente para la purificación industrial de metanol crudo y la recuperación de mezclas de metanol y agua. Diseñada para maximizar la eficiencia energética y el rendimiento del producto, esta unidad utiliza configuraciones avanzadas de múltiples columnas y tecnologías de integración de calor para separar mezclas complejas con una precisión excepcional. Equipada con automatización PLC inteligente, control automatizado de la relación de reflujo e interbloqueos de seguridad de múltiples niveles, la Unidad de Destilación de Metanol garantiza un funcionamiento estable y sin supervisión a largo plazo al tiempo que entrega metanol de pureza ultraalta (≥99,9 %) para la producción comercial y la optimización de procesos.

¿Qué es una unidad de destilación de metanol?

Una unidad de destilación de metanol es un aparato de separación química especializado diseñado para mejorar el metanol crudo o recuperar metanol de corrientes de desechos acuosos en productos industriales o electrónicos de alta pureza. Funciona alimentando continuamente la mezcla a un sistema de fraccionamiento de múltiples etapas donde el metanol (punto de ebullición ~64,7 °C) se separa del agua y las impurezas más pesadas en función de las diferencias en los puntos de ebullición. La unidad normalmente cuenta con una precolumna para la eliminación del final liviano, una columna de alta presión para la integración del calor y una columna atmosférica para la purificación final. Este equipo se utiliza ampliamente en plantas de conversión de carbón a metanol, instalaciones petroquímicas y centros de recuperación de solventes, proporcionando métricas confiables de rendimiento y pureza para la implementación industrial a gran escala.

¿Qué lo hace destacar?

● Integración avanzada de calor: utiliza tecnologías de destilación de múltiples efectos y recompresión mecánica de vapor (MVR) para recuperar el calor latente de los vapores superiores, lo que reduce el consumo de vapor hasta en un 50 % en comparación con los sistemas tradicionales de una sola columna.

● Salida de pureza ultraalta: los componentes internos de la columna optimizados y el control preciso del reflujo separan eficientemente las impurezas del agua y el etanol, logrando una pureza del metanol de ≥99,9 % con un contenido de humedad inferior a 100 ppm.

● Automatización PLC inteligente: el sistema de control centralizado permite el funcionamiento sin supervisión a largo plazo, el ajuste automatizado de la relación de reflujo y el registro de datos en tiempo real para temperatura, presión y caudales.

● Construcción robusta y segura: Construido con metalurgia de primera calidad (p. ej., SS304/316L) y enclavamientos de seguridad de varios niveles (protección contra sobretemperatura, sobrepresión y calentamiento en seco) para garantizar un funcionamiento seguro en entornos peligrosos.

● Diseño energéticamente eficiente: los hervidores optimizados, los condensadores de alta eficiencia y los intercambiadores de calor maximizan la eficiencia térmica, lo que reduce significativamente los costos operativos generales y la huella de carbono.

Especificaciones técnicas

Hoja de ruta de selección

● Defina su materia prima y su pureza objetivo: identifique claramente si está procesando metanol crudo, mezclas de metanol y agua o solventes residuales. Esto determina el número requerido de columnas, las alturas de las columnas y las configuraciones internas para la Unidad de Destilación de Metanol.

● Requisitos de eficiencia energética: evalúe los servicios públicos disponibles (vapor, electricidad). Para operaciones a gran escala, opte por configuraciones multiefecto o MVR para maximizar la recuperación de calor y minimizar los costos operativos.

● Capacidad y rendimiento: determina el volumen de procesamiento continuo requerido (por ejemplo, toneladas/hora). Asegúrese de que el diámetro de la columna y la capacidad del hervidor tengan el tamaño correcto para manejar la velocidad del vapor sin inundaciones.

● Perfil de impurezas: si su materia prima contiene una cantidad significativa de etanol o alcoholes superiores, seleccione una configuración con una sección de destilación extractiva o de extracción lateral dedicada para lograr un contenido de etanol ultrabajo en el producto final.

● Compatibilidad de materiales: El estándar SS304 es adecuado para la mayoría de las aplicaciones de metanol. Sin embargo, si procesa flujos de desechos ácidos o altamente corrosivos, actualice a SS316L o un revestimiento especializado.

Proceso de inspección de calidad

● Verificación de materiales: inspección estricta del acero inoxidable entrante, válvulas y recipientes a presión para garantizar que cumplan con los estándares metalúrgicos especificados y las tolerancias de seguridad de alta presión.

● Mecanizado de precisión: mecanizado CNC de carcasas de columnas, hervidores y tuberías para garantizar superficies de sellado perfectas e integridad estructural bajo presiones operativas.

● Prueba hidrostática y de fugas: cada recipiente a presión y tubería se somete a rigurosas pruebas hidrostáticas y detección de fugas de helio para verificar la seguridad estructural y el rendimiento absoluto a prueba de fugas.

● Calibración del sistema: Calibración integral del sistema de control PLC, sensores de temperatura/presión, controladores de flujo másico y controladores de relación de reflujo para garantizar una visualización precisa de los datos y un control confiable.

● Ejecución funcional final: una prueba completa de ensayo y prueba de agua para verificar el buen funcionamiento, la distribución térmica uniforme, el funcionamiento adecuado de los interbloqueos de seguridad y la lógica de control automatizado antes del embalaje.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es el propósito del diseño de tres columnas (precolumna, columna de alta presión, columna atmosférica)?

R: Cada columna cumple una función distinta. La precolumna elimina las impurezas ligeras (como el éter dimetílico y el formiato de metilo) de la alimentación de crudo. La columna de alta presión realiza la separación principal de metanol y agua al tiempo que permite la integración del calor con la columna atmosférica para reducir el consumo de energía. La columna atmosférica ofrece el paso de purificación final, produciendo metanol de alta pureza que cumple con las especificaciones de grado industrial o electrónico.

P2: ¿Cómo reduce la integración del calor entre columnas los costos operativos?

R: La columna de alta presión funciona a presión elevada, lo que eleva la temperatura de condensación superior. Este calor residual se utiliza luego como fuente de calor para el hervidor de la columna atmosférica. Este acoplamiento térmico puede reducir el consumo total de vapor entre un 30% y un 40% en comparación con un diseño de columna única, lo que reduce significativamente los costos de servicios públicos.

P3: ¿Qué niveles de pureza de metanol puede alcanzar esta unidad?

R: El sistema de fraccionamiento de múltiples etapas produce metanol que cumple con los estándares industriales de grado AA (pureza ≥99,9%) y se puede configurar para especificaciones de grado electrónico con etapas de purificación adicionales. La unidad separa eficazmente el metanol del agua, el etanol, los alcoholes superiores y las trazas de impurezas.

P4: ¿Qué tipos de materia prima de metanol crudo puede manejar esta unidad?

R: Maneja metanol crudo procedente de procesos de síntesis de carbón a metanol, reformado de gas natural y gasificación de biomasa. También recupera metanol de flujos de desechos acuosos en instalaciones petroquímicas y centros de recuperación de solventes, lo que lo hace versátil en diferentes rutas de producción.

P5: ¿Cómo garantiza la unidad una calidad constante del producto durante el funcionamiento continuo?

R: Los instrumentos analíticos en línea, como el GC, brindan monitoreo de pureza en tiempo real del flujo de producto. Los sistemas de ajuste automatizado del punto de corte responden a cualquier variación de la composición, desviando el material fuera de especificación nuevamente a la alimentación mientras recolectan solo metanol dentro de las especificaciones como producto.
