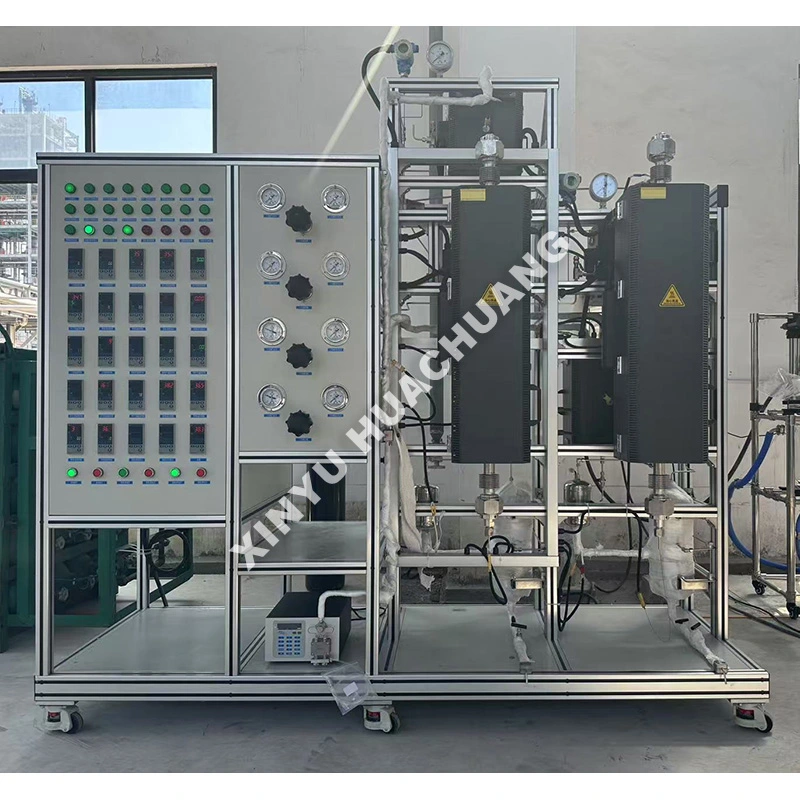

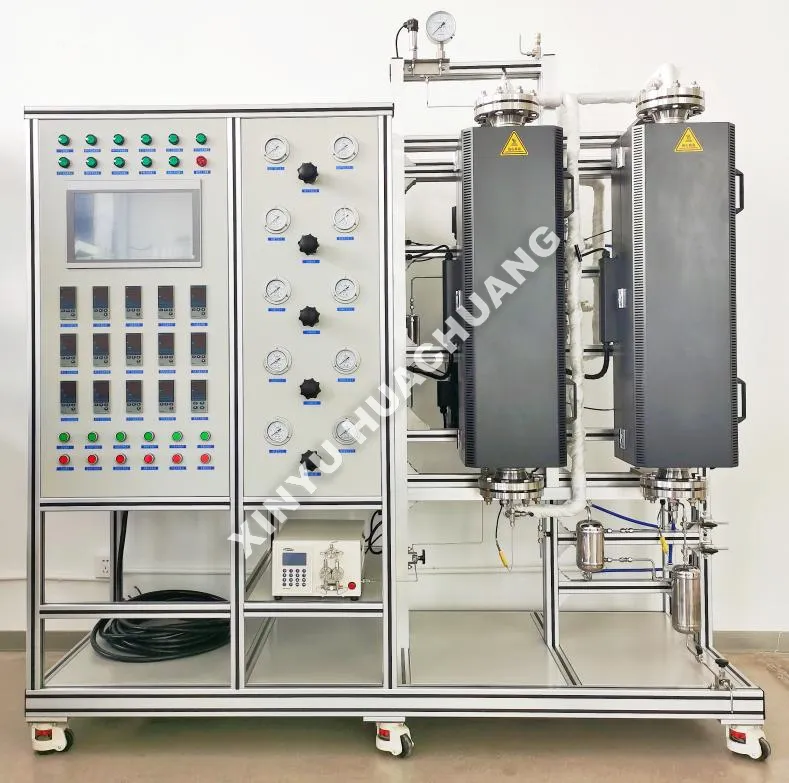

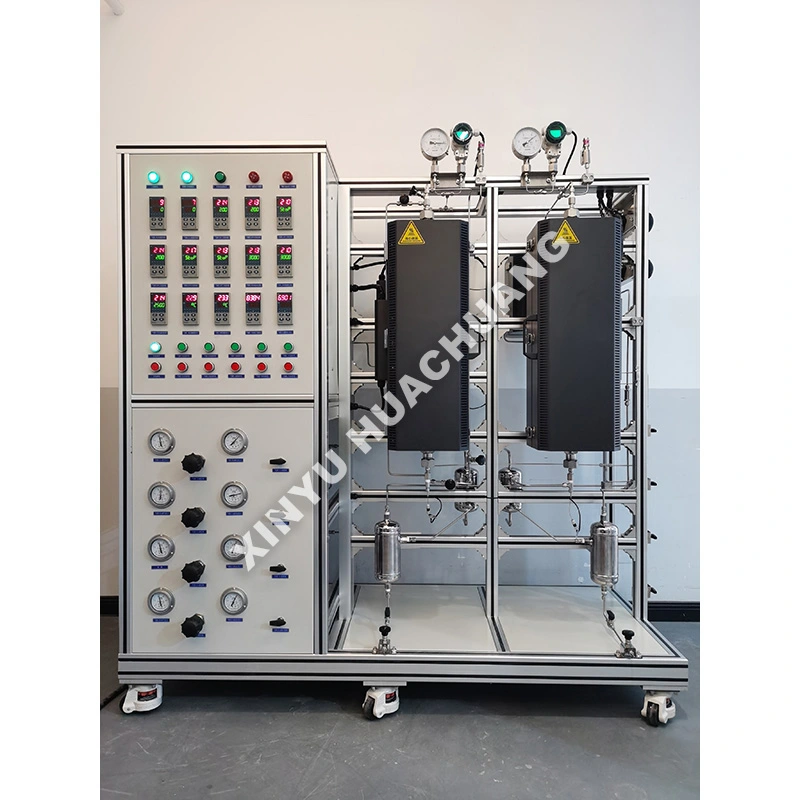

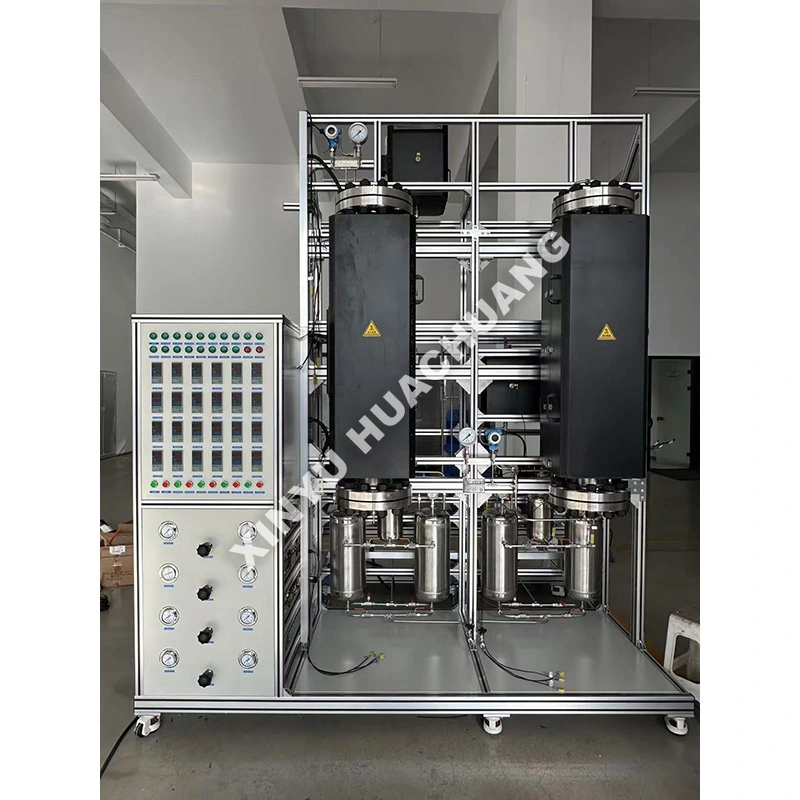

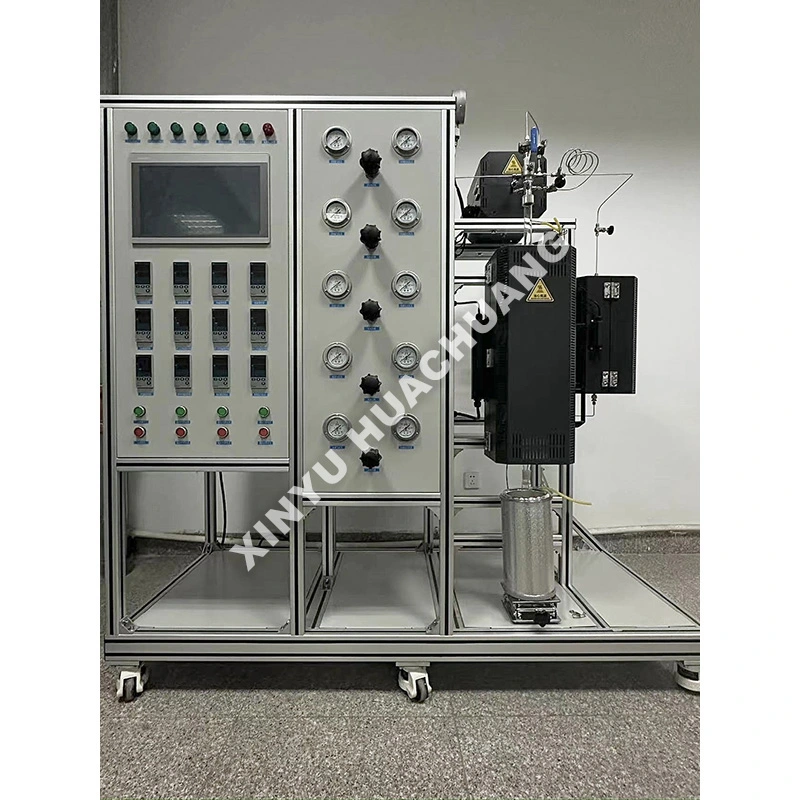

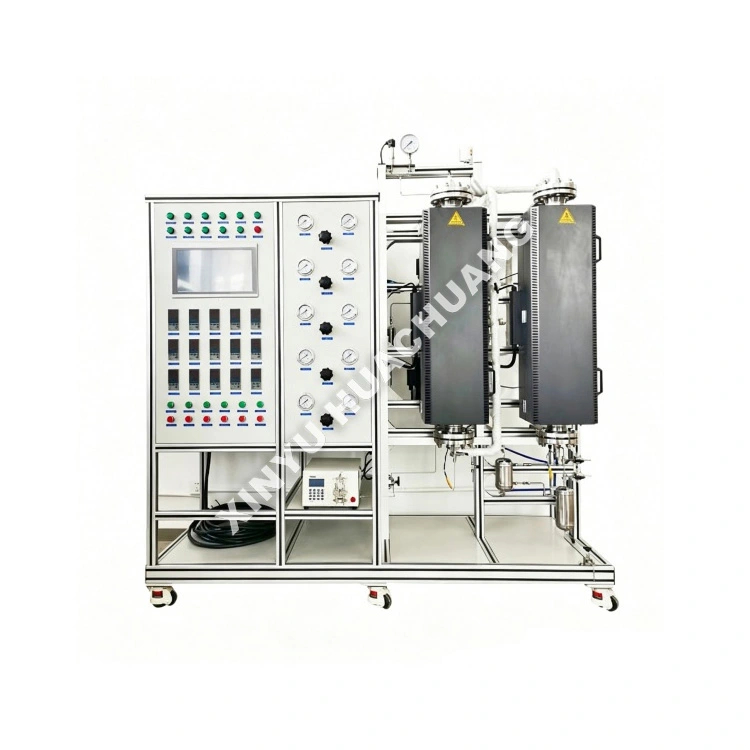

Unidad Experimental de Reformado de Metano

La Unidad Experimental de Reformado de Metano de XINYU HUACHUANG es un sistema de reactor de laboratorio altamente automatizado diseñado para la generación precisa de gas de síntesis y la investigación cinética. Diseñado para simular procesos industriales de reformado de metano con vapor (SMR) y reformado en seco (DRM), controla con precisión la temperatura, la presión y las relaciones gas-carbono. Equipada con automatización PLC inteligente y enclavamientos de seguridad de múltiples niveles, esta unidad es ideal para la detección de catalizadores, la optimización de procesos y la investigación de la producción de hidrógeno en los campos energético y petroquímico.

Principio de funcionamiento

La Unidad Experimental de Reformado de Metano opera a través de una secuencia totalmente automatizada: las reacciones de reformado endotérmico se simulan a temperaturas elevadas, con el metano medido con precisión mediante controladores de flujo másico y posteriormente mezclado con vapor (a través de un burbujeador calentado) o dióxido de carbono. Después del precalentamiento, la alimentación gaseosa ingresa al reactor de lecho fijo, cargado con un catalizador a base de níquel o de metal noble, donde el reformado convierte el metano en hidrógeno y monóxido de carbono. Durante todo el proceso, la unidad mantiene el perfil de alta temperatura requerido a través de un sistema avanzado de control de temperatura, mientras que su módulo de análisis de gases en línea rastrea continuamente la composición del producto, lo que permite el cálculo en tiempo real de la conversión de metano y la relación H₂/CO resultante.

Ventajas clave

● Precisión de alta temperatura: el calentamiento PID multizona avanzado garantiza una distribución uniforme de la temperatura hasta 900 ℃, fundamental para las reacciones de reformado endotérmico.

● Simulación de procesos versátil: admite el reformado de metano con vapor (SMR), el reformado en seco (DRM) y el reformado autotérmico (ATR) simplemente ajustando la composición del gas de alimentación.

● Control de vapor preciso: El sistema integrado de vaporizador y burbujeador calentado garantiza proporciones precisas y estables de agua a carbono (S/C) sin condensación en las líneas de alimentación.

● Automatización inteligente: el control integrado PLC-PC permite el registro de datos automatizado, la generación de curvas históricas y el funcionamiento sin supervisión a largo plazo.

● Diseño robusto y seguro: los reactores están construidos con aleaciones resistentes a la corrosión y a altas temperaturas (por ejemplo, SS316L, Inconel), y cuentan con enclavamientos de seguridad de varios niveles para protección contra sobretemperatura, sobrepresión y extinción de llamas.

Especificaciones técnicas

Áreas de aplicación

● Producción de hidrógeno: I+D para el reformado de metano con vapor (SMR) para pilas de combustible e hidrógeno de refinería.

● Captura y utilización de carbono: reformado en seco de metano (DRM) para convertir CH4 y CO2 en valioso gas de síntesis.

● Detección de catalizadores: prueba de catalizadores basados ​​en Ni, metales nobles (Ru, Rh, Pt) y perovskita para reacciones de reformado.

● Optimización de procesos: Estudiar los efectos de la temperatura, la presión y las relaciones S/C sobre la conversión de metano y la resistencia a la coquización.

● Investigación Académica: Estudios cinéticos fundamentales y mecanismos de desactivación de catalizadores.

Precauciones de uso

● Calefacción de la línea de vapor: Asegúrese siempre de que el sistema de generación de vapor y todas las tuberías posteriores estén adecuadamente calentadas y aisladas para evitar la condensación de agua, que puede dañar el catalizador.

● Purga Inerte: Purgue siempre el reactor con un gas inerte (N2 o Ar) antes de calentarlo y antes de introducir vapor o gases reactivos para evitar oxidación o mezclas explosivas.

● Secuencia de enfriamiento: después del experimento, primero detenga la alimentación líquida y luego continúe haciendo fluir gas inerte mientras enfría el reactor a temperatura ambiente antes de apagarlo.

● Seguridad del gas: el metano y el hidrógeno son altamente inflamables. Asegúrese de que todas las conexiones estén a prueba de fugas y que el sistema funcione en un área bien ventilada con detectores de gas.

Guía de mantenimiento

● Diariamente: verifique las presiones de los cilindros de gas, verifique las lecturas de MFC e inspeccione el nivel de agua en el burbujeador. Asegúrese de que los gases de escape se venteen o traten adecuadamente.

● Semanal/Mensual: limpie o reemplace los filtros de gas y trampas de humedad. Inspeccione los sellos, válvulas y tuberías del reactor en busca de signos de corrosión o fugas.

● Trimestralmente: calibre los controladores de flujo másico y los sensores de temperatura para mantener la precisión de las pruebas. Verifique que las conexiones eléctricas en el gabinete del PLC estén apretadas.

● Manipulación del catalizador: cargue y descargue los catalizadores con cuidado para evitar que se aplasten. Controle periódicamente la caída de presión; un aumento repentino indica coquización o bloqueo del lecho, que requiere regeneración o reemplazo.

Servicio y soporte posventa

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿Cómo previene esta Unidad Experimental de Reformado de Metano la coquización y desactivación del catalizador durante las pruebas a largo plazo?

R: La coquización es un desafío crítico en el reformado de metano. Nuestra unidad cuenta con un sistema de control de relación vapor-carbono (S/C) ajustable con precisión, lo que garantiza una estequiometría óptima para suprimir la deposición de carbono. Además, ofrecemos un módulo pre-reformador opcional que convierte hidrocarburos superiores antes del reactor tubular principal, operando a temperaturas más bajas para garantizar condiciones estables y suaves, extendiendo así significativamente la vida útil del catalizador durante las ejecuciones experimentales.

P2: ¿Se puede adaptar esta unidad tanto para el reformado de metano con vapor (SMR) como para el reformado en seco de metano (DRM)?

R: Sí, la unidad es muy versátil. Está equipado con controladores de flujo másico (MFC) independientes y de alta precisión para alimentación de H₂O (a través del vaporizador) y CO₂. Esto permite a los investigadores cambiar sin problemas entre procesos SMR y DRM, o incluso probar el birreformado, para evaluar el rendimiento del catalizador y la calidad del gas de síntesis (relación H₂/CO) en diferentes entornos de dióxido de carbono y vapor.

P3: ¿Cómo mantiene el sistema perfiles de temperatura precisos dada la naturaleza altamente endotérmica de la reacción de reformado?

R: La reacción de reformado requiere un aporte de energía significativo (700–1000 °C). Nuestra Unidad Experimental de Reformado de Metano utiliza un horno de calentamiento eléctrico programable de múltiples zonas con control adaptativo PID avanzado. Se colocan estratégicamente múltiples termopares a lo largo del tubo del reactor para monitorear el perfil de temperatura en tiempo real. El PLC industrial ajusta dinámicamente la potencia de calentamiento para compensar el disipador de calor endotérmico, lo que garantiza datos cinéticos de alta precisión.

P4: ¿Cómo se enfría y analiza de forma segura el gas producto a alta temperatura sin perder datos críticos?

R: La unidad integra un sistema especializado de acondicionamiento de gas de múltiples etapas. El efluente de alta temperatura pasa primero a través de un enfriador de enfriamiento rápido para detener instantáneamente cualquier reacción secundaria. Luego pasa por un condensador altamente eficiente y un separador gas-líquido para eliminar el vapor y el agua que no han reaccionado. Luego, el gas de síntesis seco se envía a un cromatógrafo de gases (GC) en línea para un análisis preciso y en tiempo real de la conversión de CH₄ y los rendimientos de CO, CO₂ y H₂.

P5: ¿Qué mecanismos de seguridad existen para manejar el hidrógeno y el monóxido de carbono a alta temperatura durante fallas experimentales?

R: La seguridad es primordial al manipular gas de síntesis. La Unidad Experimental de Reformado de Metano cuenta con una matriz de seguridad integral. Si el transmisor de flujo de metano falla o se detecta una temperatura descontrolada, el PLC activa instantáneamente un apagado de emergencia (ESD). Corta automáticamente la alimentación de hidrocarburos, abre las válvulas de purga de nitrógeno para inertar el reactor y activa la ventilación de escape para evitar la acumulación de gas explosivo, protegiendo tanto al operador como al equipo.
