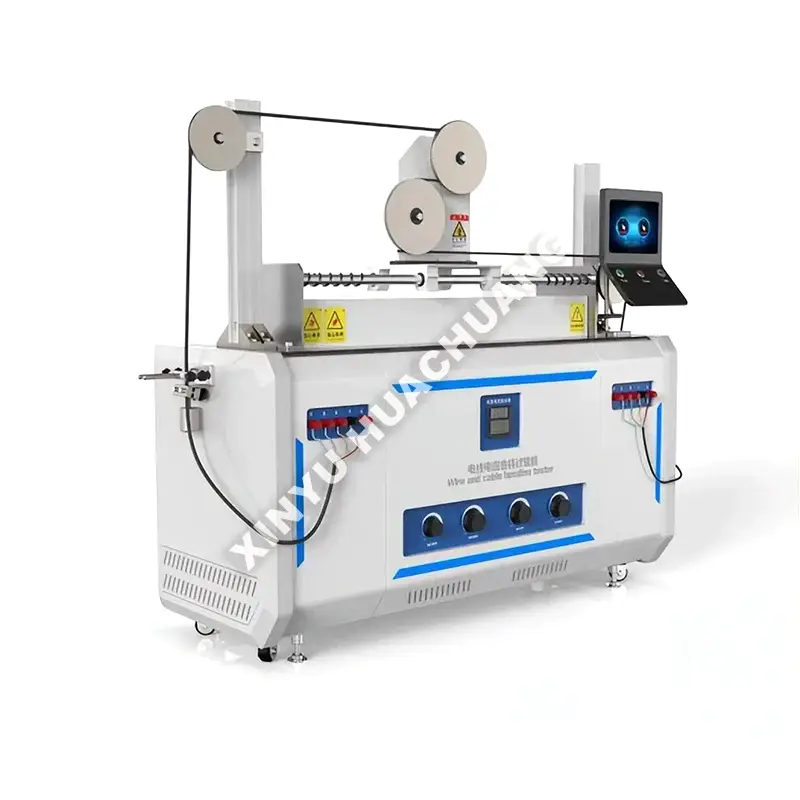

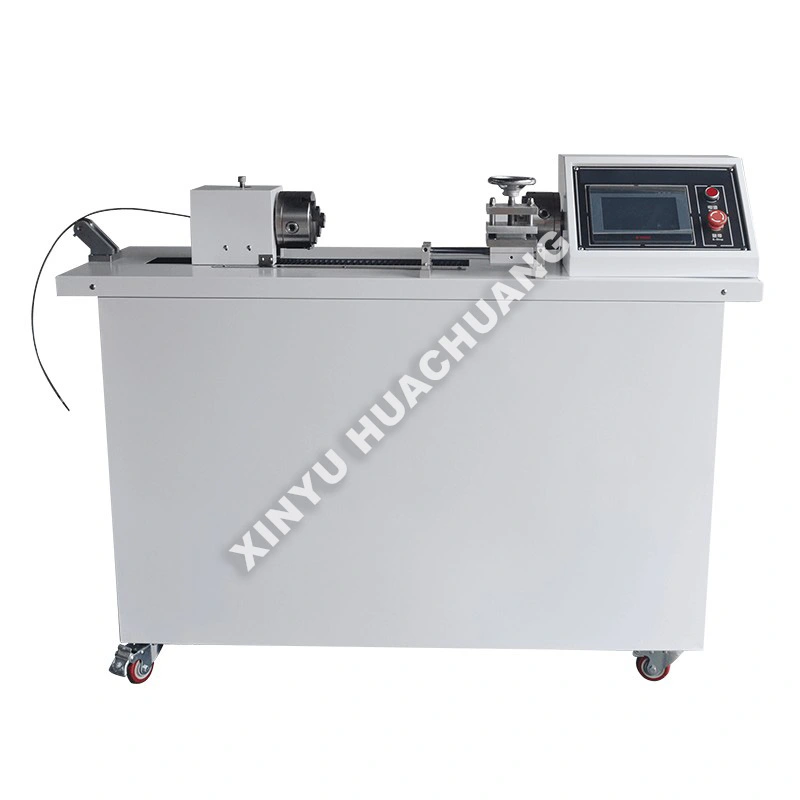

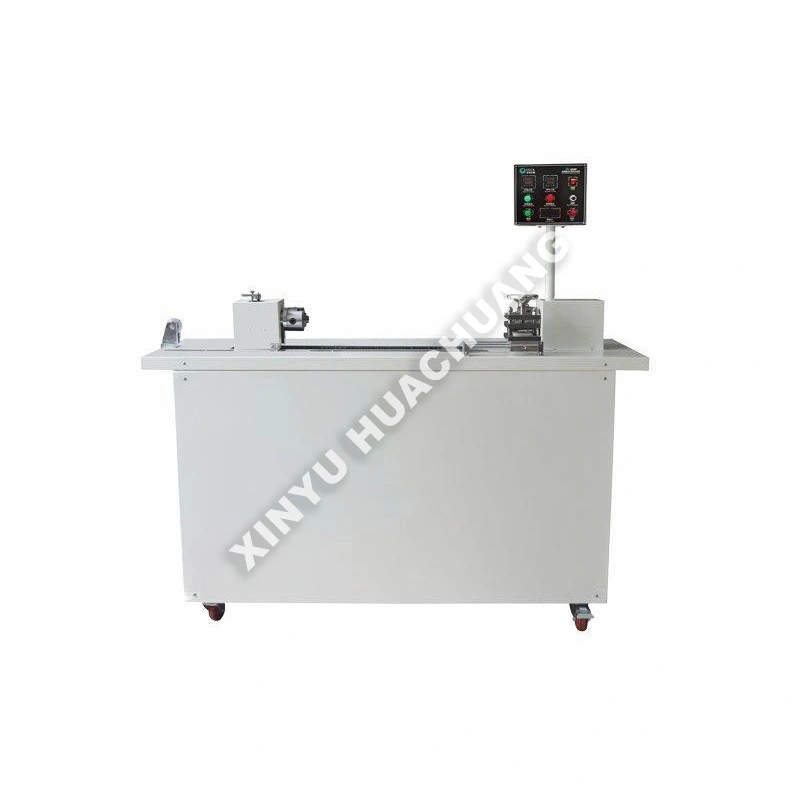

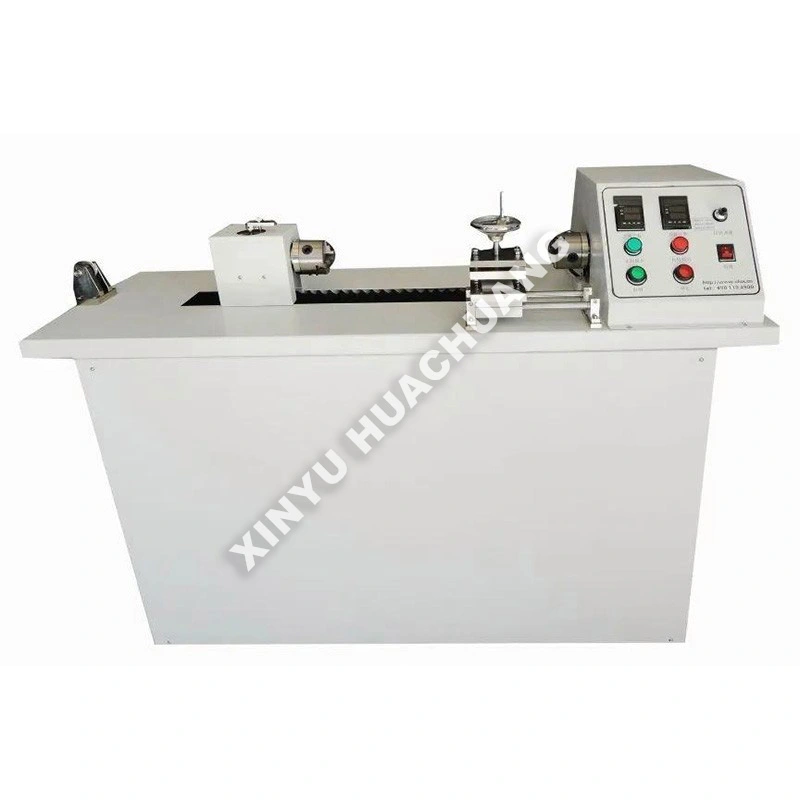

Banco de pruebas de doblado y bobinado de alambre a temperatura constante

El banco de pruebas de doblado y bobinado de alambres a temperatura constante XINYU HUACHUANG es un aparato de prueba avanzado de grado industrial diseñado específicamente para evaluar la integridad mecánica y eléctrica de alambres y cables en ambientes térmicos estrictamente controlados. Diseñado para simular temperaturas operativas específicas, este banco de pruebas combina con precisión acciones de flexión o bobinado cíclico con una regulación de temperatura precisa y uniforme. Equipado con automatización PLC inteligente y enclavamientos de seguridad de varios niveles, garantiza un funcionamiento seguro y sin supervisión a largo plazo, al tiempo que proporciona datos de fatiga y aislamiento altamente reproducibles para investigación y desarrollo, control de calidad y certificación industrial.

¿Qué es un banco de pruebas de doblado y bobinado de alambre a temperatura constante?

Un banco de pruebas de doblado y bobinado de alambre a temperatura constante es un sistema de prueba especializado que integra una cámara programable de temperatura constante con un mecanismo mecánico de doblado o bobinado. A diferencia de los probadores ambientales estándar, este banco de pruebas de doblado y bobinado de alambre a temperatura constante mantiene un ambiente térmico preciso y uniforme (por ejemplo, 50 ℃, 80 ℃ o 100 ℃) mientras el alambre está sujeto a esfuerzos mecánicos repetidos. Es fundamental para identificar mecanismos de falla, como el ablandamiento del aislamiento, el envejecimiento térmico y la fatiga del conductor, que ocurren específicamente bajo temperaturas operativas elevadas en aplicaciones automotrices, aeroespaciales e industriales.

¿Qué lo hace destacar?

● Control térmico preciso: cuenta con un sistema avanzado de control de temperatura PID con circulación de aire uniforme, lo que garantiza que el entorno de prueba permanezca estrictamente constante durante todo el proceso de doblado o bobinado.

● Acción mecánica de alta precisión: utiliza actuadores servoaccionados para proporcionar un ajuste preciso y continuo de los ángulos de flexión, las velocidades de bobinado y los diámetros del mandril para obtener resultados altamente repetibles.

● Adquisición inteligente de datos: el software de PC integrado registra automáticamente curvas en tiempo real (temperatura-tiempo, recuento de curvaturas-resistencia), detecta circuitos abiertos y genera informes de prueba completos.

● Construcción robusta y segura: Construido con aislamiento térmico de alta calidad, interiores resistentes a la corrosión y enclavamientos de seguridad de varios niveles (sobretemperatura, sobrecarga, parada de emergencia) para proteger el equipo y los operadores.

● Fijaciones personalizables: ofrece mandriles, abrazaderas y brazos de flexión especializados para sujetar de forma segura varios diámetros y geometrías de cables sin deslizamientos ni daños.

Especificaciones técnicas

Hoja de ruta de selección

● Defina la temperatura y la uniformidad de la prueba: determine la temperatura constante exacta requerida para su aplicación específica (por ejemplo, 80 ℃ para el compartimento del motor de un automóvil). Asegúrese de que la uniformidad de la cámara (±2 ℃) cumpla con los requisitos de su estándar de prueba.

● Evalúe las especificaciones de alambre/cable: proporcione el diámetro del alambre, el material de aislamiento y la geometría general del cable. Esto es fundamental para seleccionar el diámetro del mandril, la longitud del brazo de flexión y la fuerza de sujeción adecuados.

● Determinar el estándar de prueba y el recuento de ciclos: Identifique el estándar industrial específico (por ejemplo, UL, IEC, GB) que debe cumplir. Esto dicta el ángulo de flexión requerido, la velocidad y el número total de ciclos (por ejemplo, de 10 000 a 1 000 000 de ciclos).

● Evalúe las necesidades de adquisición de datos: decida si necesita un conteo de ciclos simple o un monitoreo avanzado en tiempo real de la continuidad y resistencia eléctrica. Seleccione el paquete de software apropiado en consecuencia.

Proceso de inspección de calidad

● Verificación de materiales: inspección estricta del acero estructural entrante, elementos calefactores y materiales de aislamiento térmico para garantizar que cumplan con los estándares de seguridad y rendimiento especificados.

● Mecanizado de precisión: mecanizado CNC del marco principal, brazos de flexión y mandriles para garantizar una alineación perfecta, una acción mecánica suave y precisión dimensional.

● Calibración térmica: Calibración integral del controlador de temperatura PID y sensores Pt100 utilizando termómetros de referencia certificados para verificar la precisión y uniformidad de la temperatura en toda la cámara de prueba.

● Prueba de carga mecánica: pruebas rigurosas del sistema de servoaccionamiento y los accesorios de sujeción bajo carga completa para garantizar un funcionamiento suave y sin vibraciones y una sujeción segura de la muestra.

● Ejecución funcional: un ensayo completo y una prueba de muestras de cables reales para verificar el conteo de ciclos preciso, la detección confiable de continuidad eléctrica y el funcionamiento adecuado de todos los enclavamientos de seguridad antes del empaque.

Apoyo continuo

En XINYU HUACHUANG, estamos comprometidos a brindar soporte posventa integral y confiable para garantizar el funcionamiento continuo y eficiente de su equipo. Nuestro dedicado equipo de servicio está siempre listo para ayudarle.

Cobertura de garantía integral

Estamos orgullosos de ofrecer una garantía de dos años para nuestro equipo. Durante este período, brindamos servicios gratuitos de mantenimiento y reparación para cualquier problema relacionado con la calidad, excluyendo aquellos causados ​​por una operación incorrecta, modificaciones no autorizadas o fuerza mayor. Para los equipos que superan el período de garantía de dos años, continuamos ofreciendo servicios de mantenimiento de por vida, cobrando únicamente el costo de las piezas de repuesto y la mano de obra.

Mecanismo de respuesta rápida

Ofrecemos soporte telefónico de ingeniería profesional 7×24 horas. Al recibir una notificación de falla, nuestro equipo técnico responderá dentro de las 24 horas y brindará una solución viable. Si se requiere servicio in situ, nuestros ingenieros profesionales llegarán a sus instalaciones en el plazo de una semana. En circunstancias especiales en las que el equipo no pueda repararse, lo reemplazaremos incondicionalmente con una unidad nueva o proporcionaremos una unidad sustituta durante el período de garantía de dos años, o tomaremos las medidas necesarias para restaurar el funcionamiento normal.

Preguntas frecuentes (FAQ)

P1: ¿En qué se diferencia este banco del banco de pruebas de flexión de alambre a alta y baja temperatura?

R: Mientras el banco de alta y baja temperatura realiza ciclos entre condiciones extremas de calor y frío, este banco de pruebas de doblado y bobinado de alambre a temperatura constante mantiene un ambiente térmico preciso y uniforme en un punto de ajuste específico, como 50 °C, 80 °C o 100 °C, durante toda la prueba. Esto es esencial para evaluar el rendimiento a largo plazo a temperaturas operativas sostenidas en lugar de temperaturas térmicas extremas transitorias.

P2: ¿Qué mecanismos de falla están específicamente asociados con temperaturas elevadas constantes?

R: A temperaturas elevadas y sostenidas, los materiales aislantes sufren envejecimiento térmico, ablandamiento gradual y pérdida de resistencia mecánica. Los conductores experimentan fluencia acelerada y fatiga bajo flexión repetida. Estos mecanismos de degradación lenta solo se vuelven evidentes bajo una exposición prolongada a temperatura constante, lo que hace que este banco sea fundamental para predecir la vida útil.

P3: ¿Por qué son importantes las pruebas a temperatura constante para la calificación de mazos de cables automotrices?

R: Los mazos de cables automotrices en los compartimientos del motor funcionan continuamente a temperaturas elevadas (a menudo de 80 °C a 125 °C) durante toda la vida útil del vehículo. Las pruebas de flexión y devanado a temperatura constante validan que el aislamiento y el conductor mantienen su integridad mecánica en estas condiciones térmicas sostenidas, lo que garantiza confiabilidad a largo plazo en lugar de solo supervivencia a corto plazo.

P4: ¿Qué tan preciso es el control de temperatura durante las pruebas mecánicas?

R: La cámara programable de temperatura constante mantiene una temperatura uniforme dentro de ±1°C en toda la zona de prueba. Este estricto control garantiza que cada sección de la muestra de alambre experimente condiciones térmicas idénticas, eliminando gradientes de temperatura que podrían introducir variabilidad en los resultados de la prueba.

P5: ¿Puede el banco realizar pruebas de duración prolongada para simular el envejecimiento térmico a largo plazo?

R: Sí. El banco está diseñado para un funcionamiento de larga duración, ejecutando miles de ciclos de doblado o bobinado durante días o semanas a una temperatura elevada constante. Esta capacidad permite a los fabricantes generar datos de envejecimiento acelerado y predecir la vida útil de productos de alambres y cables bajo cargas térmicas sostenidas.
